Реле промежуточное 10А 220В 3ПК РЭК77/3 без розетки - RRP10-3-10-220A IEK

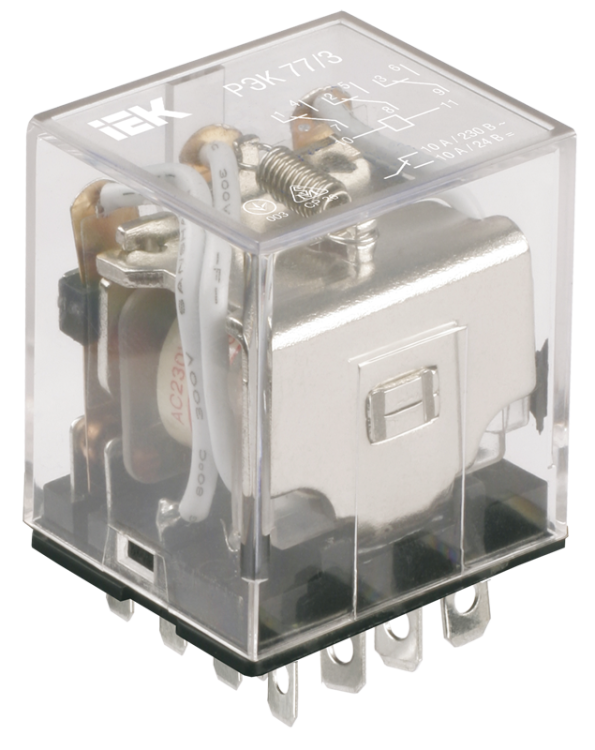

Реле промежуточное РЭК77/3(LY3) 10А 220В AC 3ПК без розетки — устройство для коммутации слаботочных сигналов в силовых цепях переменного тока. Применяется в системах автоматизации, где требуется надёжное управление нагрузками до 10 А. Бренд IEK (ИЭК) обеспечивает соответствие ГОСТ и долгий срок службы. Артикул rrp10-3-10-220a указывает на конкретную комплектацию без розетки.

Назначение и область применения

Реле промежуточное РЭК77/3(LY3) 10А 220В AC 3ПК без розетки используется для передачи управляющих сигналов между контроллерами (например, ПЛК) и исполнительными устройствами — моторами, клапанами, светильниками, нагревателями. Его задача — изолировать слаботочную цепь управления от мощной нагрузки, повышая безопасность и надёжность системы. Подходит для установки в щитах автоматики, на производстве, в системах конвейеров, насосных станциях и HVAC.

Технические характеристики

• Номинальное напряжение катушки: 220 В переменного тока (AC)
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 3 (3ПК — три нормально разомкнутых контакта)
• Тип управления: моностабильное (возврат в исходное состояние после отключения питания)
• Подключение: плоские штекеры для монтажа на печатную плату
• Степень защиты: IP40 — защита от твердых частиц крупнее 1 мм, без защиты от воды
• Диапазон температур: от -45 °C до +40 °C
• Механическая износостойкость: 10 млн циклов включений/выключений
• Климатическое исполнение: У2.1 — для работы в закрытых помещениях с умеренным климатом
• Контакты: серебросодержащие — обеспечивают низкое переходное сопротивление и устойчивость к окислению
• Нормативный документ: ГОСТ Р 50030.5.1
• Гарантия: 3 года

Совместимость и монтаж

Реле промежуточное РЭК77/3(LY3) 10А 220В AC 3ПК без розетки не имеет встроенной розетки — его необходимо монтировать непосредственно на печатную плату через штекерные выводы. Для удобства замены рекомендуется использовать совместимые розеточные модули РРМ77 или РРМ78, которые крепятся на DIN-рейку 35 мм. Эти розетки позволяют легко вынимать и менять реле без пайки. Обратите внимание: посадочные отверстия на плате должны соответствовать геометрии штекеров реле. Нельзя использовать реле с розеткой РРМ77/78 без её фиксации — возможен контактный перегрев.

Безопасность и стандарты

Реле промежуточное РЭК77/3(LY3) 10А 220В AC 3ПК без розетки соответствует требованиям ГОСТ Р 50030.5.1, что гарантирует совместимость с европейскими стандартами IEC 60947-5-1. Серебросодержащие контакты снижают риск сваривания при коммутации индуктивных нагрузок. Класс защиты IP40 допускает применение только внутри электрошкафов — не для открытых площадок или влажных сред. Полюсность обязательна: неверное подключение катушки к сети 220 В приведёт к отказу реле.

Преимущества

• Высокая механическая износостойкость — 10 млн циклов, что делает реле подходящим для частых включений
• Серебряные контакты — минимизируют потери энергии и продлевают срок службы при работе с активными и индуктивными нагрузками
• Широкий диапазон температур — позволяет использовать в холодных цехах и зимних условиях
• Совместимость с популярными розетками РРМ77/78 — упрощает сервисное обслуживание
• Гарантия 3 года — подтверждает качество сборки и материалов

Ограничения применения

• Не предназначен для работы во влажной среде — IP40 не защищает от брызг и пара
• Требует монтажа на печатную плату; нельзя устанавливать прямо на DIN-рейку без розетки
• Запрещено подключать постоянный ток — работает только с переменным напряжением 220 В
• Не рассчитан на ток выше 10 А — превышение вызовет перегрев и выход из строя
• Чувствителен к полярности подключения катушки — при неправильном подключении не сработает

Примеры использования

• Управление двигателем конвейера через ПЛК — слаботочный сигнал от контроллера включает реле, которое замыкает цепь 220 В на двигатель
• Автоматическое включение освещения в цеху по расписанию — реле коммутирует группу светильников
• Контроль работы насоса в системе водоснабжения — реле получает сигнал от датчика уровня и включает/выключает помпу
• Система аварийной сигнализации — реле активирует звуковой оповещатель при срабатывании датчиков

Практические советы

• При проектировании платы учтите посадочные размеры штекеров — они отличаются от розеточных аналогов
• Для частого обслуживания используйте розетку РРМ77 вместо прямой пайки — так легче заменить реле при выходе из строя
• Проверьте полярность катушки перед первым включением — подключение “+” и “−” важно для надёжного срабатывания
• Не устанавливайте рядом с источниками тепла — максимальная температура окружающей среды +40 °C
• При использовании с индуктивными нагрузками (электромагниты, двигатели) рекомендуется параллельно контакту установить RC-гашение для защиты от импульсов
• При замене — всегда проверяйте целостность контактов и наличие следов перегрева на плате
