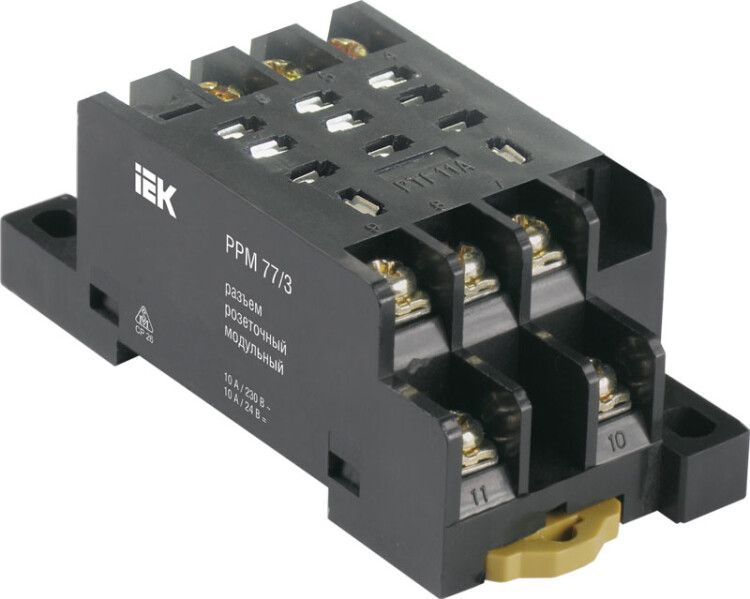

Разъем модульный РРМ78/3(PYF11A) для РЭК78/3(MY3) IEK RRP20D-RRM-3

Разъем модульный РРМ78/3(PYF11A) для РЭК78/3(MY3) - это компонент для быстрого подключения и замены промежуточных реле в системах автоматизации. Он совмещается с реле серии РЭК78/3(MY3) и фиксируется на DIN-рейке, обеспечивая надежную и удобную коммутацию цепей управления. Бренд ONI (IEK) гарантирует соответствие стандартам и долгий срок службы.

Назначение и область применения

Разъем модульный РРМ78/3(PYF11A) предназначен для установки на DIN-рейку и последующего подключения промежуточного реле РЭК78/3(MY3). Он позволяет легко менять реле без перепайки или переподключения проводов - достаточно вытащить реле и вставить новое. Применяется в системах управления: панелях автоматики, станках, конвейерах, системах освещения и HVAC, где требуется частая замена или диагностика реле.

Технические характеристики

• Количество контактов: 11 - обеспечивают подключение катушки и всех переключающих контактов реле
• Номинальное напряжение: 230 В - работает с сетями переменного и постоянного тока
• Номинальный ток: 5 А - допустимый ток через контакты, соответствует нагрузкам типичных управляющих цепей
• Тип напряжения управления: AC/DC - совместим с любыми источниками управления
• Сечение провода: 0,5–1,5 мм2 - поддерживает стандартные медные жилы для слаботочных цепей
• Способ монтажа: DIN-рейка 35 мм - стандартная система крепления для шкафов автоматики
• Частота: 50/60 Гц - работает в любой сети промышленного и бытового назначения
• Диапазон температур: от -45 до +40 C - выдерживает холодные условия складов и теплые помещения
• Тип подключения: винтовой - надежное и проверенное соединение, требует периодической затяжки
• Степень защиты: IP20 - защищен от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: У2.1 - рассчитан на работу в закрытых помещениях с умеренным климатом
• Механическая износостойкость: 10 млн циклов - способен выдерживать десятки тысяч операций вставки/извлечения
• Нормативный документ: ГОСТ Р 50030.5.1 - соответствует требованиям к аппаратам управления
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Разъем РРМ78/3(PYF11A) совместим исключительно с реле серии РЭК78/3(MY3). Не используйте его с другими моделями - контакты не совпадают. Монтаж выполняется на стандартную DIN-рейку 35 мм. Разъем фиксируется защелкой, после чего реле просто вставляется сверху до щелчка. Подключение проводов осуществляется через винтовые зажимы на корпусе разъема. Для правильной работы убедитесь, что все провода плотно затянуты, а реле полностью вошло в гнездо.

Безопасность и стандарты

Разъем выполнен в соответствии с ГОСТ Р 50030.5.1, который регламентирует безопасность электроустановок управления. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания пыли или воды. Поэтому применять его можно только внутри закрытых распределительных шкафов. Наличие серебросодержащих контактов в реле снижает риск нагрева и окисления при коммутации.

Преимущества

• Замена реле занимает менее минуты - не нужна перепайка или демонтаж проводов
• Удобство обслуживания: можно заранее подготовить запасное реле и поменять его в аварийном режиме
• Высокая механическая износостойкость - разъем служит дольше, чем большинство реле
• Поддержка AC/DC - универсальность для различных систем управления
• Стандартный форм-фактор - совместим с широким спектром шкафов и панелей

Ограничения применения

• Не используется вне закрытых шкафов - степень защиты IP20 не допускает воздействия влаги, пыли, брызг
• Не подходит для силовых цепей выше 5 А - превышение тока вызывает перегрев и выход из строя
• Только для реле РЭК78/3(MY3); другие модели (например, РЭК77) не подходят
• Не рекомендовано использовать в средах с высокой вибрацией без дополнительной фиксации
• Винтовые зажимы требуют периодического контроля - ослабление контактов может привести к нагреву

Примеры использования

• Автоматизация производства: управление двигателями конвейеров через реле РЭК78/3(MY3) с разъемом РРМ78/3(PYF11A)
• Системы освещения: включение/выключение света в цехах по сигналу от PLC
• HVAC: управление вентиляторами и клапанами в климатических системах
• Аварийные системы: резервирование цепей питания с возможностью быстрой замены реле

Практические советы

• Перед установкой проверьте, чтобы реле РЭК78/3(MY3) было точно того же типа - отличаются даже незначительные формы контактов
• При подключении проводов не зачищайте слишком много изоляции - максимум 6–8 мм, чтобы избежать замыкания между контактами
• После монтажа сделайте пробный запуск: включите питание и проверьте, что реле срабатывает и разъем не греется
• На складе храните запасные разъемы и реле вместе - так проще организовать ремонт
• Если в шкафу есть повышенная вибрация, дополнительно закрепите разъем с помощью пластиковой планки или термоклей
