Разъем модульный РМ 22/3 PROxima 10А 300В для DIN-рейки EKF rm-22-3

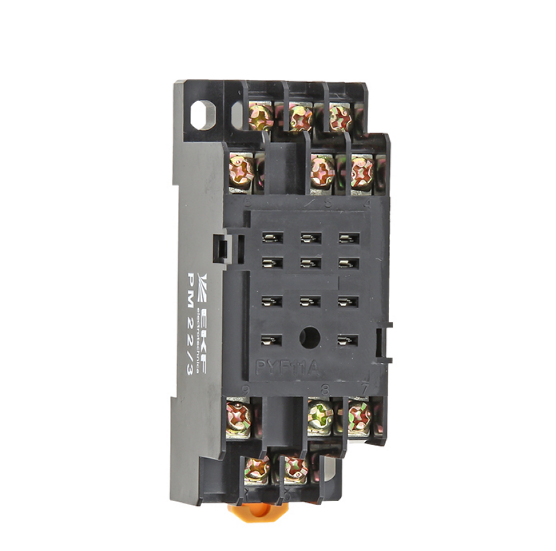

Разъем модульный РМ 22/3 для РП22/3 от EKF предназначен для быстрого подключения и отключения промежуточных реле серии РП-22 на DIN-рейке. Этот элемент обеспечивает надежный электрический контакт и упрощает замену реле без демонтажа проводов.

Назначение и область применения

Разъем модульный РМ 22/3 для РП22/3 используется совместно с реле серии РП-22 EKF для удобного монтажа на шину DIN 35 мм. Он позволяет легко менять реле в работе - достаточно вытащить устройство из разъема и установить новое. Применяется в системах автоматизации, управления двигателями, панелях управления станков, конвейеров и других объектах с частой необходимостью обслуживания коммутационных элементов.

Технические характеристики

• Тип изделия: Разъем модульный
• Количество переключающих контактов: 3
• Общее количество контактов: 11 (включая контакты катушки и вспомогательные)
• Номинальный ток: 10 А
• Тип подключения: Винтовые зажимы - подходят для одножильных и многожильных проводов сечением до 2,5 мм2
• Степень защиты: IP20 - защищен от доступа пальцев и крупных предметов, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от 0 до +40 C, допустима повышенная влажность в закрытых помещениях
• Материал корпуса: Самозатухающий пластик
• Способ монтажа: Крепление на DIN-рейку 35 мм
• Нормативный документ: ГОСТ Р 50339.1-92

Совместимость и монтаж

Разъем модульный РМ 22/3 для РП22/3 совместим исключительно с реле серии РП-22 EKF. Не подходит для реле РП-25 или других производителей. Для монтажа требуется стандартная DIN-рейка шириной 35 мм. Разъем фиксируется на рейке механически - защелкивающимся механизмом. Подключение проводов осуществляется через винтовые зажимы: оголенные концы провода вставляются в соответствующие клеммы и затягиваются отверткой. После установки реле РП-22 в него вставляется разъем - он плотно фиксируется и обеспечивает электрический контакт.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50339.1-92, что гарантирует безопасность при использовании в сетях переменного тока до 10 А. Конструкция предотвращает случайное прикосновение к токоведущим частям благодаря изоляции корпуса и расположению контактов внутри. Однако IP20 не обеспечивает защиту от влаги - применение в сырых, открытых или пыльных средах запрещено.

Преимущества

• Ускоряет сервисное обслуживание - реле можно заменить за минуту без перепайки или отсоединения проводов
• Снижает риск ошибок при подключении - все контакты уже распределены и помечены согласно схеме реле
• Поддерживает высокую нагрузку - номинальный ток 10 А позволяет использовать в мощных цепях управления
• Экономит место - компактный форм-фактор по сравнению с аналогичными решениями

Ограничения применения

• Не применяется вне помещений - степень защиты IP20 не защищает от воды, пыли и агрессивной среды
• Работает только в диапазоне температур от 0 до +40 C - при более низких или высоких значениях возможна потеря герметичности или деформация корпуса
• Совместим только с реле РП-22 EKF - не подходит для реле других серий или брендов
• Запрещена установка в местах с постоянной вибрацией без дополнительной фиксации - возможен самопроизвольный выход из посадочного места

Примеры использования

• Автоматические линии производства - замена реле при отказе без остановки всей системы
• Щитовые комнаты в жилых и офисных зданиях - управление освещением, вентиляцией, насосами
• Системы теплоснабжения - контроль работы циркуляционных насосов
• Аппараты управления лифтами и эскалаторами - где важна быстрая диагностика и ремонт

Практические советы

• Перед установкой проверьте, чтобы провода были зачищены на 8–10 мм - слишком длинные оголённые участки могут вызвать замыкание
• Затягивайте винты равномерно - переусердствовать нельзя, иначе повредится резьба или изоляция
• При замене реле всегда отключайте питание - даже при отключенном устройстве на разъеме может сохраняться напряжение
• Используйте разъем РМ 22/3 только с оригинальными реле РП-22 EKF - сторонние аналоги могут иметь другое расположение контактов
• При сборке щита оставляйте свободное пространство вокруг разъема - это упростит последующий доступ для обслуживания
