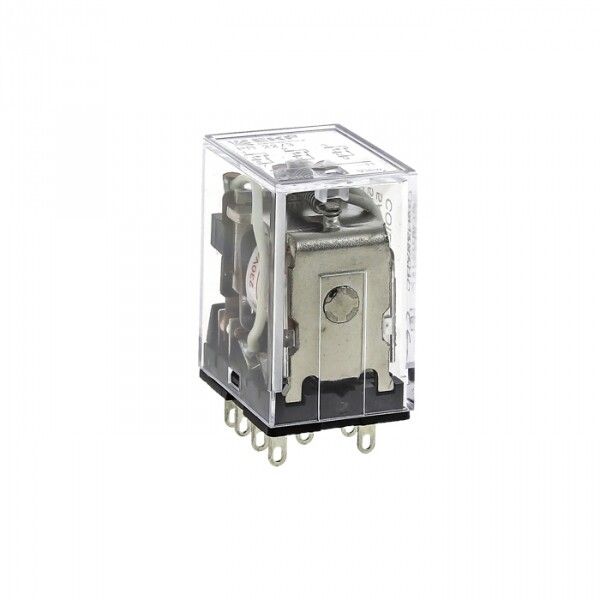

Реле промежуточное РП 22/3 5А 24В DС EKF PROxima | rp-22-3-24-DC

Реле промежуточное РП 22/3 5А 24В DC от EKF предназначено для управления нагрузками средней мощности в цепях постоянного тока. Это надежное устройство из серии РП-22 подходит для автоматизации систем, где требуется гальваническая развязка между управляющим сигналом и силовой цепью.

Назначение и область применения

Реле промежуточное РП 22/3 5А 24В DC используется для передачи сигнала управления от слаботочных устройств (например, PLC, датчиков, кнопок) к более мощным потребителям - таким как контакторы, световые индикаторы, насосы или малые двигатели. Устройство обеспечивает гальваническую развязку, защищает чувствительную электронику от помех и позволяет расширить возможности системы без замены основного оборудования. Применяется в панелях управления, промышленной автоматике, системах освещения и на конвейерах.

Технические характеристики

• Напряжение катушки управления: 24 В постоянного тока (DC)
• Номинальный ток контактов: 5 А
• Количество переключающих контактов: 3 (1 нормально открытый - НО, 1 нормально закрытый - НЗ, 1 общий)
• Тип переключения: моностабильное (возврат в исходное состояние после снятия питания)
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от 0 до +40 C, допустима повышенная влажность
• Подключение: плоский штекерный разъем, совместим с модульными разъемами РМ-22
• Съемные клеммы: да - позволяют легко отсоединить провода без демонтажа реле
• Максимальное сечение кабеля: 2,5 мм2 - для меди и алюминия
• Материал корпуса: термостойкий пластик
• Соответствие стандарту: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003)

Совместимость и монтаж

Реле промежуточное РП 22/3 5А 24В DC имеет втычной тип монтажа и устанавливается на DIN-рейку шириной 35 мм через модульный разъем РМ-22. Разъем обеспечивает быстрое подключение и отключение - достаточно вставить реле в разъем, чтобы соединились все контакты. Клеммы съемные, что удобно при обслуживании: можно вынуть провода, не трогая само реле. Подключение осуществляется только через штекеры - прямая проводка невозможна. Полюсность катушки свободная - полярность подключения 24 В DC неважна.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.5.1-2005, который гармонизирован с международным стандартом МЭК 60947-5-1. Это гарантирует соответствие безопасности, долговечности и предсказуемости работы в промышленных условиях. Сертификация подтверждает возможность использования в системах управления с высокими требованиями к отказоустойчивости.

Преимущества

• Съемные клеммы ускоряют ремонт и замену - не нужно откручивать провода каждый раз
• Штекерное подключение снижает риск ошибок при сборке и упрощает диагностику
• Использование одного типа разъема (РМ-22) для всей серии РП-22 повышает унифицированность панели
• Поддержка алюминиевых и медных проводов увеличивает гибкость при подключении
• Наличие НО и НЗ контактов позволяет реализовать базовые логические функции без дополнительных элементов

Ограничения применения

• Не предназначен для работы при температурах ниже 0 C - возможны сбои в холодных помещениях без отопления
• Защита IP20 не допускает использование во влажных, запыленных или наружных установках
• Максимальный ток 5 А - нельзя использовать для управления мощными нагревателями или двигателями выше 1,1 кВт при 24 В
• Только штекерное подключение - требует обязательного наличия разъема РМ-22; без него реле невозможно установить

Примеры использования

• Управление световым индикатором на панели управления от выхода PLC
• Переключение режима работы конвейера через сигнал от энкодера
• Разрыв цепи питания насоса при аварии по уровню жидкости
• Обеспечение безопасного отключения устройства при срабатывании Emergency Stop

Практические советы

• Выбирая реле промежуточное РП 22/3 5А 24В DC, проверьте наличие подходящего разъема РМ-22 - он продается отдельно
• При использовании алюминиевых проводов применяйте специальные наконечники и соблюдайте момент затяжки - не перетягивайте клеммы
• Для длительной работы в условиях колебаний напряжения рекомендуется контролировать питание катушки - отклонение +-10% от 24 В допустимо
• Если нужна большее количество контактов - используйте другие модели серии РП-22 (например, РП 22/4 или РП 22/8)
• Не забудьте про тепловыделение: при работе на максимальном токе 5 А рядом не размещайте чувствительную электронику
