Реле промежуточное 24В переменного тока 3пк 5А РП22/3 без розетки - rp-22-3-24 EKF

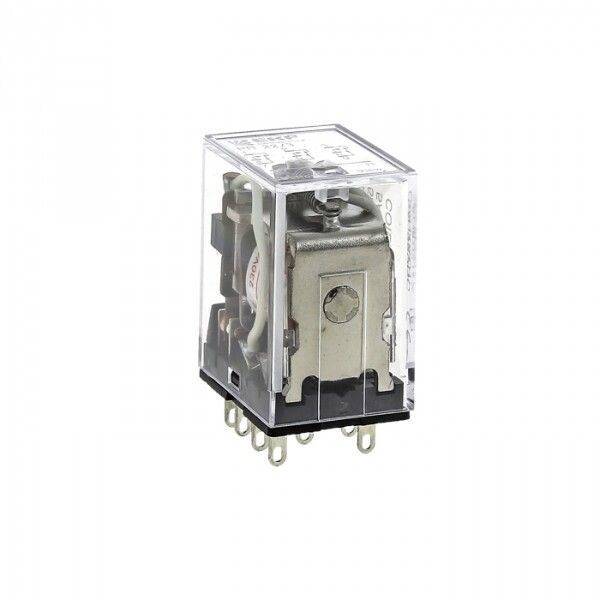

Реле промежуточное РП 22/3 5А 24В переменного тока 3пк без розетки от EKF предназначено для управления нагрузками средней мощности в системах автоматизации. Это надежное устройство с плоскими штекерными соединениями подойдет для сборки щитов и установки на DIN-рейку через внешние разъемы. Артикул rp-22-3-24 соответствует серии РП-22 EKF PROxima.

Назначение и область применения

Реле промежуточное РП 22/3 5А 24В переменного тока 3пк без розетки используется для передачи сигнала между слаботочными цепями управления и силовыми цепями нагрузки. Подходит для работы в системах автоматизации: управление двигателями, световой индикацией, клапанами, конвейерами и другим оборудованием с напряжением до 24 В переменного тока.

Технические характеристики

• Род тока: переменный (AC), частота 50/60 Гц
• Напряжение катушки управления: 24 В
• Коммутируемый ток: 5 А
• Количество контактов: 3 (1 нормально замкнутый, 1 нормально разомкнутый, 1 общий)
• Тип контактов: двойной - обеспечивает одновременное переключение двух цепей
• Тип управления: моностабильное - возвращает состояние после отключения питания
• Подключение: плоский штекерный разъем (без встроенной розетки)
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от 0 до +40 C, допустима повышенная влажность
• Материал корпуса: пластик
• Соответствие стандартам: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003)

Совместимость и монтаж

Реле промежуточное РП 22/3 5А 24В переменного тока 3пк без розетки устанавливается встык на специальные модульные разъемы серии РМ-22. Без них устройство нельзя закрепить на DIN-рейке - требуется отдельно приобрести разъем РМ-22. Штекеры обеспечивают быстрое подключение и отключение без инструментов. Клеммы совместимы с проводами до 2,5 мм2. Для фиксации на панели можно использовать крепежные отверстия в корпусе.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1-2003), что гарантирует безопасность коммутации в промышленных сетях. Серебросодержащие контакты снижают риск сваривания и повышают долговечность. Напряжение катушки 24 В AC считается безопасным уровнем для обслуживания без отключения основного питания.

Преимущества

• Серебряные контакты - увеличенный срок службы даже при частых включениях
• Малые габариты - экономят место в распределительных щитах
• Гибкая система монтажа - возможно использование как с разъемом РМ-22, так и на панели
• Свободная полярность - не требует соблюдения направления подключения катушки
• Простота замены - благодаря штекерному типу подключения

Ограничения применения

• Не предназначен для работы вне диапазона 0…+40 C - при более низких температурах возможны отказы
• Защита IP20 исключает применение во влажных, запыленных или открытых помещениях
• Без разъема РМ-22 невозможно крепление на DIN-рейку - необходимо докупать аксессуар
• Максимальный ток 5 А - не подходит для нагрузок выше этого значения (например, мощные насосы или нагреватели)

Примеры использования

• Управление двигателем конвейера через PLC с выходом 24 В AC
• Переключение освещения в цеху по сигналу с терморегулятора
• Интерфейс между контроллером и пневматическим клапаном
• Автоматизация системы вентиляции в помещении с контрольным щитом

Практические советы

• Обязательно используйте модульный разъем РМ-22 для монтажа на DIN-рейку - он продается отдельно
• Проверьте соответствие сечения провода (не более 2,5 мм2) перед подключением - перегрузка вызывает нагрев
• Не применяйте в условиях высокой влажности, сырых помещениях или на улице из-за низкой степени защиты IP20
• При замене старого реле убедитесь, что новый имеет ту же коммутацию (1НО + 1НЗ) и напряжение катушки 24 В AC
• Для длительной работы рекомендуется не нагружать реле близко к пределу в 5 А - лучше оставлять запас 20–30%
