Реле промежуточное 24В переменного тока 4пк 10А РП25/4 без розетки - rp-25-4-24 EKF

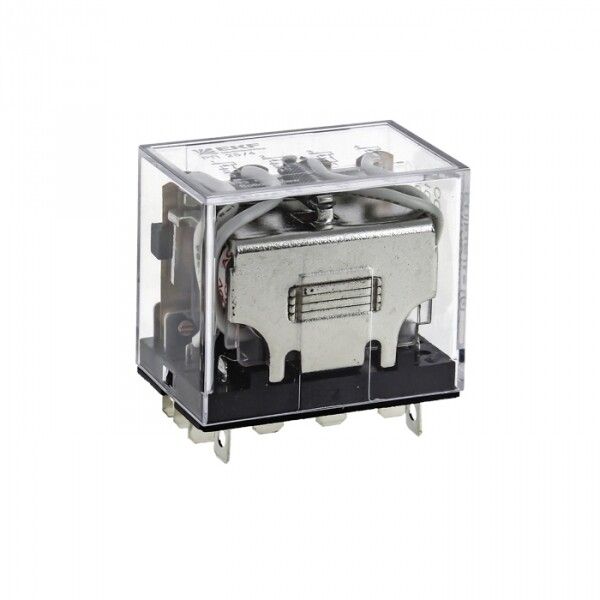

Реле промежуточное РП 25/4 10А 24В переменного тока 4пк без розетки от EKF предназначено для управления нагрузками средней мощности в системах автоматизации. Это надежное устройство с четырьмя переключающими контактами и плоским штекерным подключением, подходящее для монтажа на DIN-рейку или панель. Артикул rp-25-4-24 соответствует серии РП-25 EKF PROxima.

Назначение и область применения

Реле промежуточное РП 25/4 используется для передачи сигнала между слаботочными управляющими цепями (например, от PLC, терморегуляторов, датчиков) и силовыми нагрузками. Подходит для контроля двигателей, освещения, клапанов, нагревательных элементов и других устройств с током до 10 А. Часто применяется в панелях управления промышленного оборудования, конвейерах, насосных станциях и системах вентиляции.

Технические характеристики

• Коммутируемый ток: 10 А (для переменного тока)
• Напряжение катушки управления: 24 В переменного тока (AC)
• Частота: 50 / 60 Гц
• Количество контактов: 4 (1 нормально открытый + 1 нормально закрытый - двойной контакт)
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Подключение: плоский штекерный разъем (без розетки - контакты доступны напрямую)
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, не защищено от воды)
• Диапазон температур: от 0 до +40 C
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом, допускает колебания влажности)
• Материал корпуса: пластик
• Соответствие стандартам: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003)

Совместимость и монтаж

Реле промежуточное РП 25/4 имеет втычной способ монтажа. Контакты подключаются через плоские штекеры - для работы требуется внешний разъем (например, РМ-25), который фиксируется на DIN-рейке. Без разъема реле можно установить на монтажную панель с помощью крепежа, предусмотренного конструкцией. Соединение с проводами осуществляется винтовыми зажимами на разъеме. Обратите внимание: сам реле не содержит встроенной розетки - она продается отдельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1), что гарантирует безопасность коммутации в промышленных сетях. Серебросодержащие контакты снижают риск сваривания и повышают долговечность. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги - применение вне герметичных корпусов возможно только в сухих помещениях.

Преимущества

• Высокая коммутационная способность - 10 А позволяет управлять значительными нагрузками без дополнительных контакторов
• Серебросодержащие контакты - увеличивают срок службы и устойчивость к износу
• Компактные габариты - меньше, чем у многих отечественных аналогов, экономят место в щитах
• Гибкая установка - совместимо с DIN-рейкой (через разъем РМ-25) и с монтажной панелью
• Свободная полярность - не требует соблюдения направления подключения питания катушки
• Съемные клеммы - позволяют легко заменить реле без перепайки или переподключения проводов

Ограничения применения

• Не предназначен для работы при температурах ниже 0 C и выше +40 C - возможны отказы или сокращение срока службы
• IP20 - нельзя использовать во влажных, пыльных или наружных условиях без дополнительной защиты
• Требуется внешний разъем (РМ-25) для удобного монтажа на DIN-рейку - реле поставляется без него
• Напряжение катушки только 24 В AC - несовместимо с постоянным током или другими напряжениями (110 В, 220 В и т.п.)
• Максимальное сечение кабеля 2,5 мм2 - не подходит для больших токов, требующих более толстых проводов

Примеры использования

• Управление световой сигнализацией на конвейере через сигнал от контроллера
• Включение тепловентилятора в распределительном щите при превышении температуры
• Переключение режима работы насоса по команде от датчика уровня
• Автоматизация системы отопления в административном здании
• Контроль запуска маломощного двигателя в станке с ЧПУ

Практические советы

• Выбирая реле, проверьте соответствие напряжения катушки (24 В AC) вашей управляющей цепи - неверное напряжение вызовет срабатывание или выход из строя
• Для монтажа на DIN-рейку используйте совместимые разъемы РМ-25 - они обеспечивают быстрый демонтаж и надежный контакт
• При подключении проводов не затягивайте клеммы слишком сильно - это может повредить медные жилы и снизить надежность соединения
• Убедитесь, что нагрузка не превышает 10 А - даже кратковременные перегрузки могут привести к оплавлению контактов
• Если реле работает в условиях высокой вибрации, дополнительно закрепите разъем или весь щит - механические удары могут нарушить контакт
• При замене реле отключите питание - хотя контакты изолированы, работа под напряжением опасна
