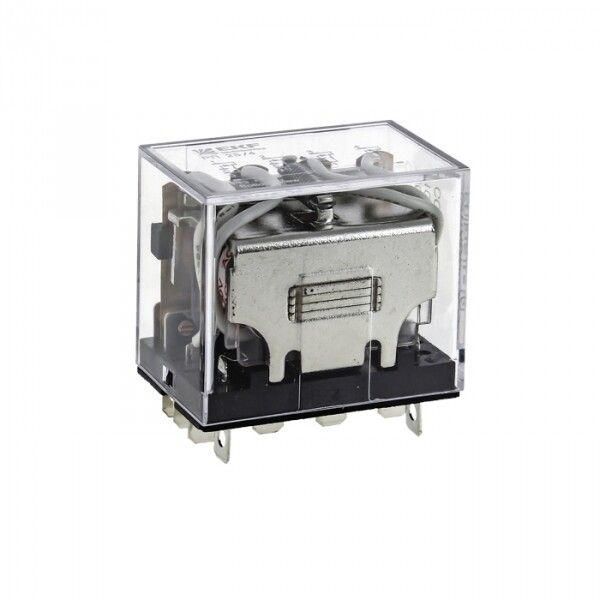

Реле промежуточное 12В переменного тока 4пк 10А РП25/4 без розетки - rp-25-4-12 EKF

Реле промежуточное РП 25/4 10А 12В переменного тока 4пк без розетки от EKF предназначено для управления нагрузками средней мощности в системах автоматизации. Это надежное устройство с плоскими штекерными соединениями и возможностью установки на DIN-рейку, идеально подходит для сборки щитов и контрольных схем. Артикул rp-25-4-12 соответствует серии РП-25 EKF.

Назначение и область применения

Реле промежуточное РП 25/4 10А 12В переменного тока 4пк без розетки используется для передачи сигнала между слаботочными цепями управления и силовыми цепями нагрузки. Подходит для работы в системах автоматизации: управление двигателями, световой индикацией, клапанами, конвейерами и другим оборудованием с током до 10 А. Устройство применяется там, где требуется изолировать управляющую цепь (12 В AC) от основной нагрузки.

Технические характеристики

• Коммутируемый ток: 10 А - позволяет работать с нагрузками до 2,2 кВт при напряжении 220 В AC
• Род тока: переменный (AC), частота 50/60 Гц - совместим с сетями России и стран СНГ
• Напряжение катушки управления: 12 В AC - требует внешнего источника питания этого уровня
• Количество контактов: 4 (1 нормально открытый + 1 нормально закрытый) - два пары контактов, каждая пара работает как двойной переключатель
• Тип управления: моностабильное - возвращает состояние после отключения питания
• Подключение: плоский штекерный разъем - обеспечивает быстрое подключение и отключение без пайки
• Максимальное сечение кабеля: 2,5 мм2 - подходит для медных проводов стандартной толщины
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, без экстремальных температур и повышенной влажности
• Диапазон температур: от 0 до +40 C - не рекомендуется применять в холодных или нагреваемых местах вне этого интервала
• Материал корпуса: пластик - легкий, электроизолирующий, не поддерживающий горение
• Нормативный документ: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003) - соответствие европейским требованиям к коммутационному оборудованию

Совместимость и монтаж

Реле промежуточное РП 25/4 10А 12В переменного тока 4пк без розетки имеет втычной способ монтажа. Его можно фиксировать прямо на DIN-рейке шириной 35 мм благодаря совместимости с модульными разъемами РМ-25 (не входят в комплект). Без разъема реле устанавливается на монтажную панель через отверстия в корпусе. Штекеры позволяют легко заменить устройство без демонтажа проводов. Соединения выполнены под стандартные плоские штекеры 4,8×0,8 мм.

Безопасность и стандарты

Реле соответствует ГОСТ Р 50030.5.1-2005 и МЭК 60947-5-1-2003 - стандартам безопасности для аппаратов управления. Контакты изготовлены с использованием серебросодержащего сплава, что снижает риск сваривания при коммутации. Защита IP20 исключает случайный контакт с токоведущими частями, однако не защищает от попадания пыли или влаги - не используйте в сырых или запыленных условиях без дополнительной защиты.

Преимущества

• Высокая коммутационная способность - 10 А позволяет заменить несколько более слабых реле
• Серебросодержащие контакты - продлевают срок службы при частых включениях
• Компактные размеры - меньше, чем у старых отечественных аналогов, экономят место в щите
• Гибкая установка - возможно крепление как на DIN-рейку (через разъем), так и на панель
• Штекерное подключение - ускоряет обслуживание и замену без инструментов

Ограничения применения

• Не предназначен для постоянной работы при температурах ниже 0 C или выше +40 C - возможны отказы или снижение срока службы
• Защита IP20 не предохраняет от влаги и пыли - нельзя использовать в открытом воздухе, на улице или в цехах с высокой запыленностью
• Требуется внешний источник 12 В AC для катушки - не работает от постоянного тока или других напряжений
• Без розетки - необходимо дополнительно приобрести модульный разъем РМ-25 для удобной установки на DIN-рейку

Примеры использования

• Управление двигателем насоса в системе водоснабжения через PLC с выходом 12 В AC
• Переключение режимов освещения в автоматической системе здания
• Интерфейс между контроллером и пневматическим клапаном в конвейерной линии
• Резервирование цепей в распределительных щитах с несколькими нагрузками

Практические советы

• При монтаже на DIN-рейку обязательно используйте совместимый разъем РМ-25 - он обеспечит надежный контакт и упростит замену
• Проверьте полярность катушки: реле имеет свободную полюсность, поэтому подключение любым образом будет работать
• Не перегружайте контакты - максимальный ток 10 А - превышение вызывает перегрев и повреждение контактов
• Для долгой работы избегайте частых включений при больших токах (>8 А); лучше использовать реле с большей мощностью для таких задач
• При подключении кабелей соблюдайте максимум 2,5 мм2 - более толстые провода не войдут в зажимы
