Реле промежуточное РП 22/3 5А 12В АС EKF PROxima | rp-22-3-12

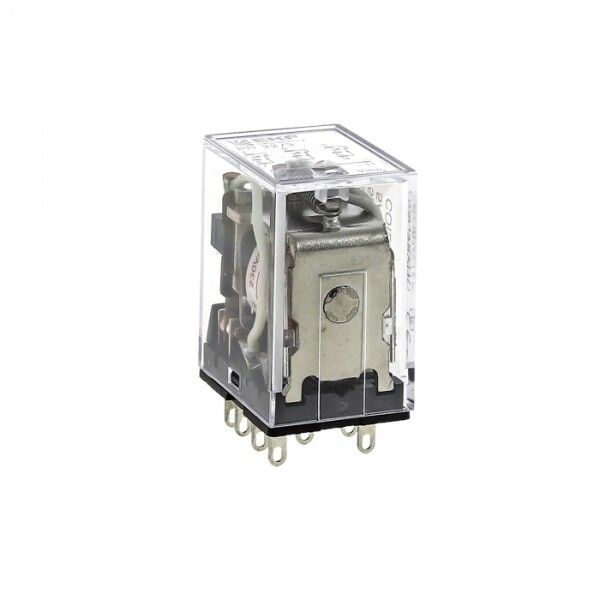

Реле промежуточное РП 22/3 5А 12В АС без розетки от EKF предназначено для управления нагрузками средней мощности в системах автоматизации. Это надежное устройство с плоскими штекерами и втычным монтажом подойдет для сборки щитов, где важна компактность и простота замены. Артикул rp-22-3-12 соответствует серии РП-22 EKF PROxima.

Назначение и область применения

Реле промежуточное РП 22/3 5А 12В АС без розетки используется для передачи сигнала между слаботочными цепями управления (например, PLC, датчики) и силовыми цепями. Подходит для коммутации нагрузок до 5 А в сетях переменного тока 50/60 Гц. Часто применяется в системах автоматизации: управление двигателями, освещением, клапанами, конвейерами, станками. Устройство не имеет встроенной розетки - устанавливается напрямую в разъем или на плату через штекеры.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение катушки: 12 В
• Коммутируемый ток: 5 А
• Количество контактов: 3 (1 нормально открытый, 1 нормально закрытый, 1 общий)
• Тип переключения: моностабильное (возврат в исходное состояние после снятия питания)
• Частота: 50 / 60 Гц
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды и пыли)
• Диапазон температур: от 0 до +40 C
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом, без конденсации)
• Материал корпуса: пластик
• Подключение: плоский штекерный разъем
• Способ монтажа: втычной (без болтовых соединений)
• Поляризация: свободная - можно вставлять в разъем любой стороной
• Нормативный документ: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003)

Совместимость и монтаж

Реле промежуточное РП 22/3 5А 12В АС без розетки совместимо с модульными разъемами серии РМ-22 EKF. Для установки на DIN-рейку необходимо использовать такой разъем - сама модель без розетки не крепится к рейке напрямую. Штекеры позволяют легко подключить провода сечением до 2,5 мм2. Монтаж осуществляется путем вдавливания реле в разъем до характерного щелчка. Обратите внимание: реле не имеет встроенного крепления - без разъема его нельзя зафиксировать на панели или стенде.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1-2003), что гарантирует безопасность коммутации в промышленных системах. Контакты содержат серебро - снижает риск сваривания и повышают долговечность. Защита IP20 обеспечивает безопасность при работе внутри электрошкафов, но не допускает использование во влажных или запыленных условиях вне корпуса.

Преимущества

• Серебросодержащие контакты - продлевают срок службы при частых включениях
• Компактные габариты - экономят место в распределительных щитах
• Втычной монтаж - позволяет менять реле без отсоединения проводов
• Свободная поляризация - не требует ориентации при установке
• Совместимость с разъемами РМ-22 - удобно для массовой сборки

Ограничения применения

• Не работает при температурах ниже 0 C и выше +40 C - избегайте установки в неотапливаемых помещениях зимой
• IP20 - не предназначен для работы на открытом воздухе, в сырых или пыльных местах
• Только переменный ток - не подходит для постоянного тока (DC)
• Нет встроенной розетки - обязательное условие: требуется разъем РМ-22 для фиксации и подключения
• Максимальный ток 5 А - не используйте для нагрузок выше этого значения, даже если другие модели серии поддерживают до 10 А

Примеры использования

• Управление пускателем двигателя от контроллера PLC с выходом 12 В AC
• Переключение светового режима в автоматизированной системе освещения
• Коммутация сигналов в системах конвейеров и ленточных транспортеров
• Реализация логических функций в панелях управления станков

Практические советы

• Выбирая реле, проверьте соответствие напряжения катушки (12 В AC) вашей цепи управления - неверное напряжение вызовет отказ или перегрев.
• Обязательно используйте совместимые разъемы РМ-22 - они обеспечивают надежный контакт и возможность быстрой замены.
• При подключении проводов соблюдайте максимальное сечение 2,5 мм2 - более толстые провода не войдут в клеммы.
• Для длительной работы в пределах температурного диапазона избегайте установки рядом с нагревательными элементами.
• Если нужна фиксация на DIN-рейке - выбирайте версию с разъемом; эта модель (без розетки) подходит только для печатных плат или специальных адаптеров.
