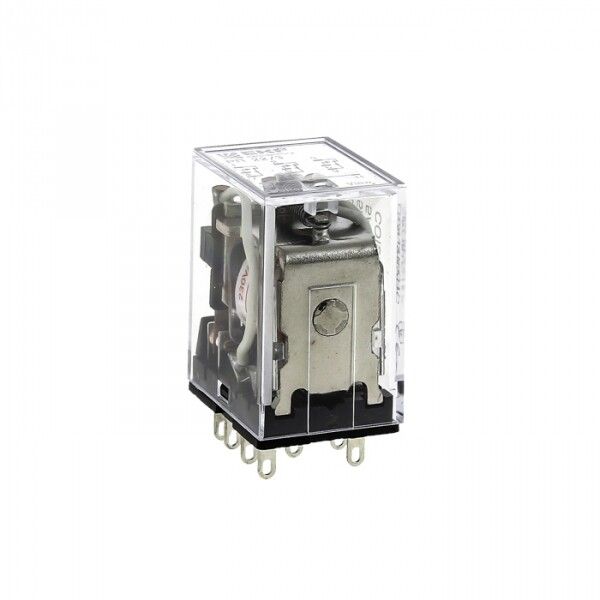

Реле промежуточное 12В переменного тока 4пк 5А РП22/4 без розетки - rp-22-4-12 EKF

Реле промежуточное РП 22/4 5А 12В переменного тока 4пк без розетки от EKF предназначено для управления нагрузками средней мощности в системах автоматизации. Это надежное устройство с четырьмя переключающими контактами и плоским штекерным подключением, подходящее для установки в щитах и панелях без необходимости использования розетки.

Назначение и область применения

Реле промежуточное РП 22/4 5А 12В переменного тока 4пк без розетки используется для передачи сигнала между слаботочными цепями управления (например, от PLC, терморегуляторов, датчиков) и силовыми цепями. Подходит для коммутации оборудования с током до 5 А: насосы, вентиляторы, световые сигналы, малые электромагниты, пускатели. Часто применяется в промышленной автоматике, системах конвейеров, HVAC, станках и распределительных щитах.

Технические характеристики

• Коммутируемый ток: 5 А (переменный ток AC)
• Напряжение катушки управления: 12 В переменного тока
• Частота: 50 / 60 Гц
• Количество переключающих контактов: 4 (1 нормально открытый - НО, 1 нормально закрытый - НЗ, всего два двойных контакта)
• Тип переключения: моностабильное (возврат в исходное состояние после снятия напряжения с катушки)
• Поляризация: свободная - можно подключать катушку любым способом, полярность не важна
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли
• Максимальное сечение кабеля: 2,5 мм2
• Климатическое исполнение: УХЛ4 - работает в умеренном и холодном климате, в помещениях с контролируемой влажностью
• Диапазон температур: от 0 до +40 C
• Материал корпуса: пластик (не горючий, соответствует требованиям безопасности)
• Нормативный документ: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003)

Совместимость и монтаж

Реле промежуточное РП 22/4 5А 12В переменного тока 4пк без розетки имеет втычной тип монтажа с плоским штекерным разъемом. Контакты и катушка соединены через фиксируемые штыревые выводы - для подключения требуется только вставить реле в соответствующую базу или панель с контактными площадками. Без розетки - значит, реле не совместимо с модульными разъемами РМ-22. Для крепления на DIN-рейку необходимо использовать внешнюю платформу или монтажную планку с нужными контактами. Посадочные размеры соответствуют стандарту для реле серии РП-22. Установка возможна в любом положении - вертикально, горизонтально, перевернуто.

Безопасность и стандарты

Реле промежуточное РП 22/4 5А 12В переменного тока 4пк без розетки соответствует ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1), что гарантирует соответствие требованиям к безопасному управлению электрооборудованием. Серебросодержащие контакты снижают риск сваривания и повышают долговечность. Защита IP20 обеспечивает безопасность при работе внутри закрытых щитов, но не допускает использование во влажных или запыленных условиях вне корпуса.

Преимущества

• Высокая надежность благодаря серебросодержащим контактам - меньше износа при частых включениях
• Компактные габариты - экономия места в щите по сравнению с аналогами
• Простота замены - втычной монтаж позволяет менять реле без отпаивания проводов
• Поддержка двух типов контактов (НО и НЗ) - удобно для создания логических схем
• Не требует полярности - легко подключается даже при неверной маркировке проводов

Ограничения применения

• Не предназначен для работы при температурах ниже 0 C и выше +40 C - не используйте в неотапливаемых помещениях зимой или рядом с нагревательными элементами
• Защита IP20 - нельзя применять в сырых, пыльных или наружных условиях без дополнительной защиты
• Максимальный ток 5 А - не подходит для прямого управления двигателями, ТЭНами или освещением >1 kW
• Отсутствие встроенной розетки - требует предварительно установленной базы или панели с контактами
• Не совместим с модульными разъемами РМ-22 - если нужна возможность быстрой замены на DIN-рейке, выбирайте модель с розеткой

Примеры использования

• Управление вентиляцией в помещении по сигналу от термостата (12 В от контроллера → реле → включение вентилятора 220 В, 3 А)
• Переключение режимов работы станка: автономный / автоматический - через один контакт НО и один НЗ
• Индикация состояния системы: реле активируется при включении питания, замыкая цепь сигнальной лампы
• Обеспечение взаимоблокировки: одно реле управляет двумя цепями так, чтобы они не могли работать одновременно

Практические советы

• При подборе реле проверьте, что ваш источник управления выдает именно 12 В переменного тока - постоянный ток не сработает
• Для подключения кабелей используйте наконечники типа ШП или ШПК сечением до 2,5 мм2 - это повысит надежность контакта
• Если вам нужна возможность замены без отключения проводов - выберите вариант с розеткой РМ-22, хотя он дороже
• Не забывайте про тепловые условия: если реле стоит рядом с мощным преобразователем или ТЭНом - добавьте радиатор или воздушный зазор
• Проверяйте целостность контактов при первом включении: при высокой частоте переключений (более 10 раз в минуту) рекомендован контроль каждые 6–12 месяцев
