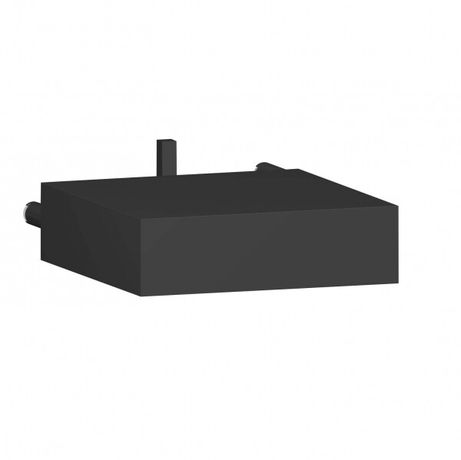

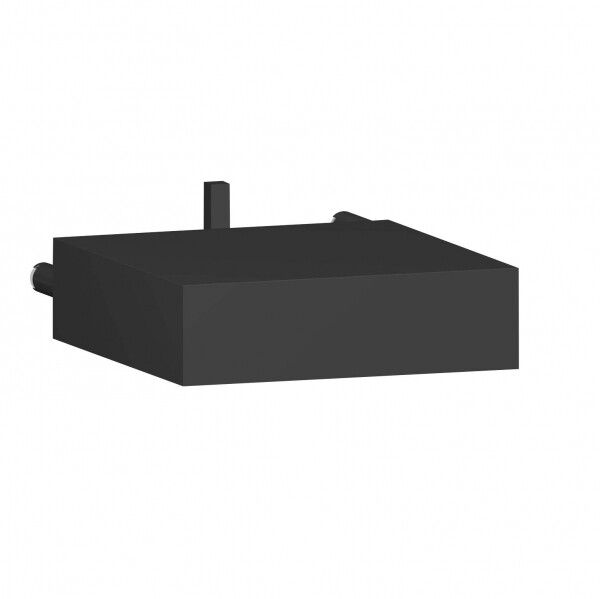

ДИОДНЫЙ МОДУЛЬ 6…250В RUW240BD | Schneider Electric APC

Модуль диодный 6…250В Schneider Electric с артикулом RUW240BD предназначен для защиты цепей постоянного тока от обратной полярности и перенапряжений. Устройство легко устанавливается в распределительные щиты и применяется там, где важна надежная коммутация - от промышленных станков до бытовой автоматики.

Назначение и область применения

Модуль диодный 6…250В RUW240BD используется для предотвращения повреждения оборудования из-за случайной обратной полярности подключения источника постоянного тока. Он позволяет безопасно работать в сетях с напряжением от 6 до 250 В DC. Подходит для установки в электрораспределительном оборудовании, системах управления приводами, контроллерами и устройствах автоматизации - как на заводах, так и в бытовых системах.

Технические характеристики

• Номинальное рабочее напряжение: 6–250 В постоянного тока (DC)
• Тип изделия: Диодный модуль
• Назначение: Защита от обратной полярности, КЗ и перенапряжений
• Наличие дисплея: Да - отображает состояние цепи и наличие аварийных ситуаций

Совместимость и монтаж

RUW240BD совместим с шинами и клеммными колодками стандарта Zelio. Соединения уже подготовлены производителем - входные и выходные провода подключены внутри корпуса, что исключает необходимость самостоятельной пайки или сложной сборки. Для монтажа достаточно закрепить модуль на DIN-рейке и подвести питание к клеммам. Обязательно проверьте соответствие напряжения сети заявленному диапазону 6–250 В DC.

Безопасность и стандарты

Модуль обеспечивает защиту от:

• Обратной полярности - предотвращает повреждение нагрузки при неверном подключении +/−
• Короткого замыкания - внутренняя защита от импульсов тока
• Перенапряжений - гашение скачков напряжения в цепи
• Разрывов замкнутых цепей - автоматическое определение обрыва и сигнализация через дисплей

Не имеет сертификации IP - не предназначена для открытых или влажных сред без дополнительной защиты корпуса.

Преимущества

• Готовые соединения снижают время монтажа и риск ошибок
• Цифровой дисплей показывает реальное состояние цепи - удобно для диагностики
• Автоматическая детекция обрыва цепи ускоряет поиск неисправностей
• Высокая отказоустойчивость в условиях промышленной вибрации и температурных колебаний

Ограничения применения

• Поддерживается только постоянный ток (DC) - нельзя использовать в переменных сетях (AC)
• Нельзя применять вне диапазона 6–250 В; ниже 6 В устройство не активируется, выше 250 В возможен пробой
• Не имеет степени защиты IP - требует установки в закрытый щит или корпус
• Не рассчитан на частую коммутацию - работает как статический элемент, не является выключателем

Примеры использования

• Защита PLC-контроллеров Schneier Zelio в системах управления конвейерами
• Стабилизация питания датчиков 24 В DC в пищевой промышленности
• Фильтрация помех и защита от переполюсовки в бортовой сети малогабаритных машин
• Аварийное освещение с батарейным питанием 12–24 В

Практические советы

• Перед подключением всегда сверьте полярность: красный провод - "+", черный - "-"
• Если дисплей горит красным - есть обрыв цепи или перегрузка; проверьте контакты и нагрузку
• Посадочные размеры соответствуют стандарту Zelio - используйте только совместимые DIN-рейки
• Не открывайте корпус - он герметичен, ремонт невозможен, при неисправности меняйте полностью
• Для высоких токов (>10 А) дополнительно убедитесь, что кабели и клеммы выдерживают нагрузку
