Модули индикации и защиты, Красный Светодиод + диод (стандартная полярность), 6-24VDC - 9901902490 FINDER 99.01.9.024.90

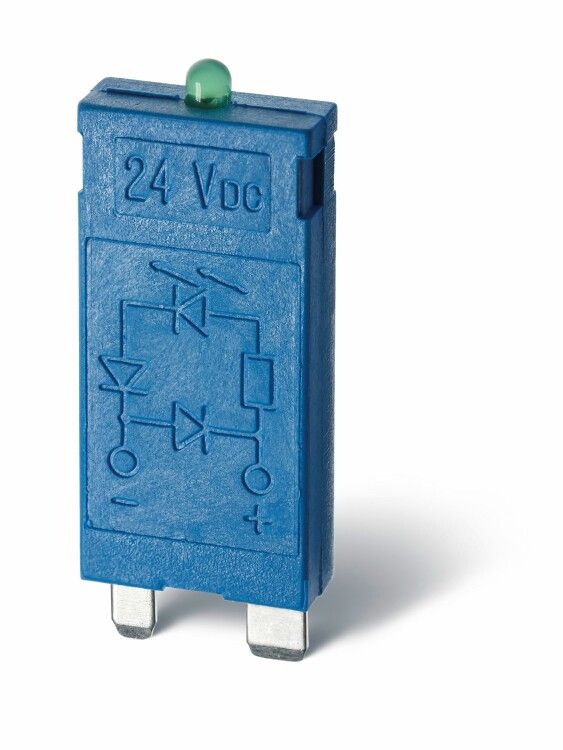

Модуль индикации и защиты Finder 99.01.9.024.90 предназначен для визуального контроля состояния цепи и защиты светодиода от обратного напряжения в системах постоянного тока от 6 до 24 В. Устройство компактно, рассчитано на монтаж на печатную плату и подходит для автоматизации, управления оборудованием и панельной индикации.

Назначение и область применения

Модуль индикации и защиты Finder 99.01.9.024.90 сочетает в себе светодиод и защитный диод, что позволяет одновременно отображать состояние включённой цепи и предотвращать повреждение LED-элемента при случайном изменении полярности. Применяется в устройствах управления, панелях оператора, контроллерах, силовой аппаратуре и других системах, где требуется надёжная индикация работы цепи постоянного тока.

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение питания: 6–24 В
• Номинальный ток: 1 А
• Количество переключающих контактов: 1 (внутренний коммутационный элемент отсутствует - модуль работает как индикатор с защитой)
• Способ монтажа: поверхностный монтаж на печатную плату (SMT/PTH)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не герметичен
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - допускает работу при температурах от −25 C до +40 C и повышенной влажности
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствуют требованиям безопасности для реле и аналогичных устройств

Совместимость и монтаж

Модуль индикации и защиты Finder 99.01.9.024.90 устанавливается на печатную плату через выводы, которые впаиваются в отверстия. Для правильной установки важно соблюдать полярность: анод светодиода соединяется с положительным потенциалом, катод - с землёй. Защитный диод внутри модуля уже правильно включен, поэтому внешние антипараллельные диоды не требуются. Размеры и расположение выводов совместимы с типовыми платами для промышленной электроники. Не предназначена для монтажа в шасси или на DIN-рейку.

Безопасность и стандарты

Модуль сертифицирован по европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность электромеханических устройств управления. Это гарантирует соответствие требованиям к изоляции, теплостойкости и механической прочности. Модуль индикации и защиты Finder 99.01.9.024.90 можно использовать в промышленных системах, подлежащих обязательному соответствию нормам IEC.

Преимущества

• Интегрированный защитный диод исключает необходимость внешних компонентов, снижает количество точек отказа и экономит место на плате
• Широкий диапазон рабочего напряжения (6–24 В) обеспечивает универсальность в различных системах
• Высокая надёжность благодаря использованию качественного пластика и проверенной схемотехники
• Соответствие международным стандартам упрощает прохождение сертификации оборудования

Ограничения применения

• Не предназначен для работы в условиях высокой запылённости, влаги или воздействия жидкостей - степень защиты IP20 не обеспечивает герметичность
• Не имеет переключающих контактов - не используется для коммутации нагрузки, только для индикации
• Не рекомендован для монтажа вне печатной платы; нельзя устанавливать на DIN-рейку или в корпуса без дополнительной фиксации
• Рабочая температура ограничена диапазоном УХЛ4 - не подходит для экстремально холодных (-25 C ниже) или жарких (>40 C) сред

Примеры использования

• Индикация включения питания в PLC-контроллерах
• Сигнализация состояния датчиков в системах автоматизации
• Индикаторы работоспособности в блоках питания 12 В или 24 В
• Панели управления станков, конвейеров, насосов и другого промышленного оборудования

Практические советы

• Перед монтажом проверьте полярность выводов - неверное подключение может вывести из строя внутренний светодиод даже при наличии защитного диода
• Убедитесь, что ток потребления вашей цепи не превышает 1 А - превышение может вызвать перегрев и выход из строя
• При проектировании платы учтите габариты модуля и оставьте достаточное расстояние до нагреваемых компонентов
• Для длительной работы в условиях колебаний напряжения выбирайте источник питания с хорошей стабилизацией - скачки выше 24 В могут повредить LED
• Модуль индикации и защиты Finder 99.01.9.024.90 легко заменяется - используйте одинаковые артикулы (9901902490 / 99.01.9.024.90) для ремонтов и закупок
