Модули индикации и защиты Зеленый Светодиод + диод (стандартная полярность) 6-24VDC - 9901902499 FINDER 99.01.9.024.99

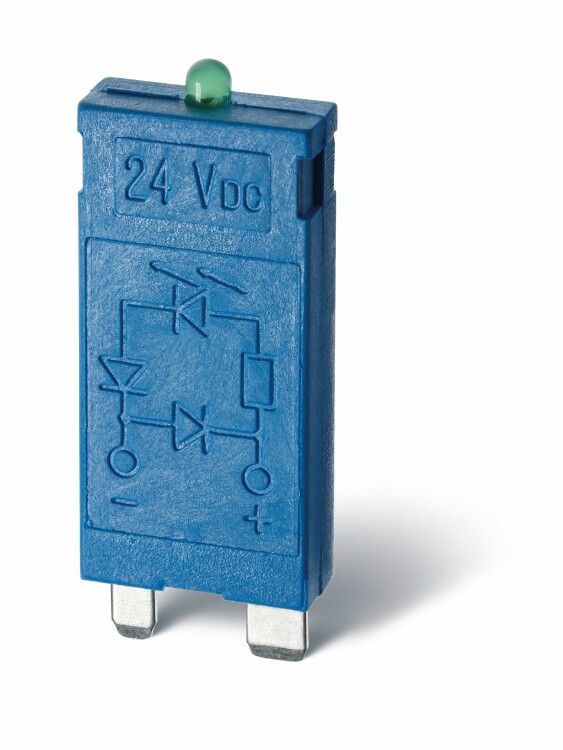

Модуль индикации и защиты Finder 99.01.9.024.99 - компактное устройство с зеленым светодиодом и варистором для визуального контроля состояния цепи и защиты от импульсных перенапряжений в сетях постоянного тока 6–24 В. Подходит для установки на печатную плату в автоматических системах управления.

Назначение и область применения

Модуль индикации и защиты Finder 99.01.9.024.99 сочетает функции световой индикации и защиты от скачков напряжения. Зеленый светодиод показывает наличие питания в цепи, а встроенный варистор гасит кратковременные импульсы, защищая чувствительную электронику. Устройство применяется в контроллерах, панелях управления, промышленной автоматике, станках и других устройствах, где требуется надежная индикация и фильтрация помех.

Технические характеристики

• Тип тока: постоянный (DC)
• Рабочее напряжение: 6–24 В (номинальное - 24 В)
• Номинальный ток: 0,3 А
• Индикатор: зеленый светодиод
• Защитный элемент: варистор (диод для подавления перенапряжений)
• Способ монтажа: поверхностный монтаж на печатную плату
• Степень защиты: IP20 - защита от прикосновений и ограниченной пыли, не предназначено для открытых условий
• Материал корпуса: пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Количество переключающих контактов: 1 - используется для коммутации сигнала через светодиод
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Модуль индикации и защиты Finder 99.01.9.024.99 предназначен для монтажа на печатную плату. Отсутствуют выводы для подключения проводов - необходимо использовать паяльник и соответствующую дорожку на плате. Напряжение питания должно находиться в пределах 6–24 В постоянного тока; при превышении 24 В возможен выход из строя светодиода и варистора. Для правильной работы учитывайте полярность подключения: анод светодиода соединяется с положительным потенциалом.

Безопасность и стандарты

Модуль сертифицирован по европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность реле и аналогичных устройств управления. Это гарантирует соответствие требованиям к изоляции, теплостойкости и механической прочности. Климатическое исполнение УХЛ4 позволяет применять модуль в закрытых помещениях с умеренным климатом, включая промышленные объекты в России и странах СНГ.

Преимущества

• Объединяет две функции - индикацию и защиту - в одном компактном элементе, экономя место на плате
• Варистор снижает риск повреждения микроконтроллеров и датчиков от импульсов, возникающих при коммутации катушек реле или двигателей
• Высокая надежность светодиода при работе в заданном диапазоне напряжений
• Пластиковый корпус обеспечивает электроизоляцию и устойчивость к воздействию окружающей среды внутри шкафа

Ограничения применения

• Не предназначен для внешней установки - степень защиты IP20 исключает использование в условиях пыли, влаги или брызг
• Не рассчитан на переменный ток - подключение к сети AC вызовет немедленный отказ
• Максимальный рабочий ток 0,3 А - нельзя использовать для управления нагрузками выше этого значения
• Не имеет клемм для быстрого подключения - требует пайки, что усложняет замену в готовом оборудовании

Примеры использования

• Индикация включения PLC-контроллера на панели управления
• Подсветка состояния “готов” на частотных преобразователях
• Фильтрация импульсов на входе сенсоров в системах автоматизации
• Сигнализация наличия питания в блоках питания 24 В DC
• Встраивание в релейные модули для визуальной диагностики

Практические советы

• Перед монтажом проверьте полярность - неверное подключение сломает светодиод
• Убедитесь, что напряжение на плате не превышает 24 В - даже кратковременная перегрузка снизит срок службы
• При проектировании платы учтите размеры модуля и расположение контактных площадок - совпадение с рекомендациями производителя важно для надежной пайки
• Для замены используйте оригинальный артикул 99.01.9.024.99 - аналоги без варистора не обеспечивают ту же защиту
• Не устанавливайте рядом с источниками высоких температур - нагрев снижает эффективность варистора
