Модуль защиты для реле диод+светодиод 6-24В DC | RPM-B-LD-DC6-24V ONI IEK

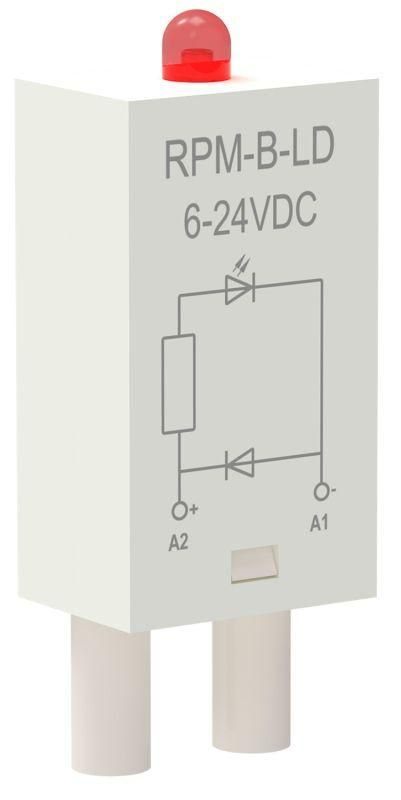

Модуль защиты для реле диод и светодиод 6-24В постоянного тока от бренда ONI (IEK), артикул rpm-b-ld-dc6-24v, предназначен для индикации состояния реле и защиты управляющей цепи от импульсов напряжения при коммутации катушки реле. Устанавливается прямо в розетку реле типа ORS-M.

Назначение и область применения

Этот модуль используется для двух задач: во-первых, он показывает, когда на катушку реле подано напряжение - горящий светодиод сигнализирует о включении. Во-вторых, он защищает чувствительную электронику (например, контроллеры PLC или микросхемы управления) от высоковольтных скачков, которые возникают при выключении катушки реле. Подходит для систем автоматизации с управлением постоянным током: станки, конвейеры, системы вентиляции, устройства с релейными выходами.

Технические характеристики

• Рабочее напряжение: 6–24 В постоянного тока (DC)
• Тип изделия: модуль защиты с индикацией
• Способ установки: вставной - встраивается в розетку реле типа ORS-M
• Количество контактных групп: 0 - не имеет силовых контактов
• Цвет корпуса: серый

Совместимость и монтаж

Модуль защиты для реле диод и светодиод 6-24В постоянного тока совместим исключительно с реле, имеющими розетку стандарта ORS-M. Он не заменяет само реле - работает как дополнение к нему. Для установки просто вставьте модуль в свободный разъём реле до щелчка. Монтаж не требует инструментов и проводки - всё уже внутри модуля. Не используйте с переменным током или напряжением выше 24 В - возможен выход из строя.

Преимущества

• Индикация состояния: сразу видно, включено ли реле - снижает время диагностики
• Защита от ЭДС самоиндукции: гасит импульсы напряжения, продлевая срок службы управляющего оборудования
• Удобная установка: не требуется пайка или внешние компоненты - Plug & Play
• Компактность: занимает минимум места в распределительном шкафу

Ограничения применения

• Не работает с переменным током - только постоянный (DC)
• Поддерживает только диапазон 6–24 В; ниже 6 В - светодиод не светится, выше 24 В - риск повреждения
• Не обеспечивает гальваническую развязку - не применяйте там, где нужна изоляция между цепями управления и нагрузкой
• Не подходит для реле с другими типами розеток (не ORS-M)

Примеры использования

• На станках ЧПУ: индикация включения пневматического клапана через реле
• В системах кондиционирования: контроль работы насосов и вентиляторов
• В автоматических линиях: сигнал о запуске механизма перед операцией сборки
• В распределительных шкафах: быстрое определение отказа реле без тестера

Практические советы

• Перед установкой проверьте напряжение на катушке реле - оно должно быть в пределах 6–24 В DC
• Если светодиод не светится, но реле срабатывает - возможно, неверное полярное подключение: попробуйте перевернуть модуль
• Не устанавливайте рядом с источниками сильных помех (частотные преобразователи) - может вызывать мерцание светодиода
• Замена модуля происходит без отключения питания всей системы - можно менять в рабочем режиме, если есть доступ к розетке
• Артикул rpm-b-ld-dc6-24v - единственный вариант этого типа в линейке ONI (IEK); аналоги других брендов не всегда подходят физически
