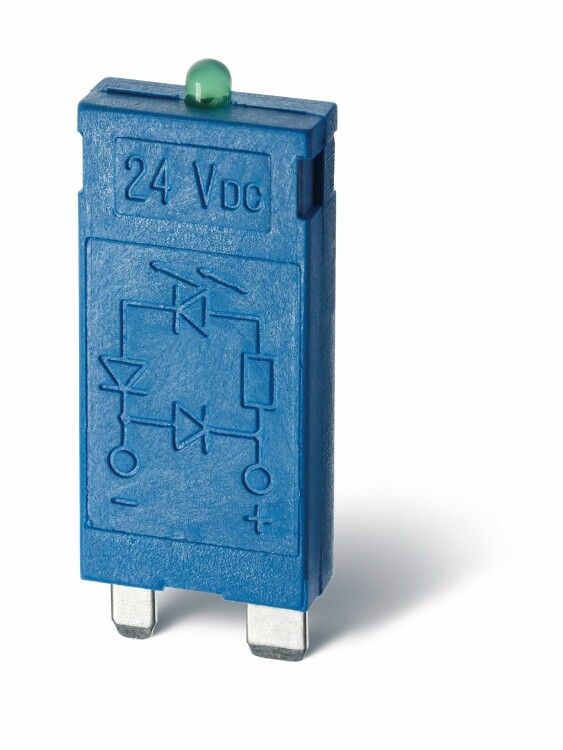

Модуль индикации и защиты; зеленый LED + варистор; 6...24В AC/DC | 9901002498 Finder 99.01.0.024.98

Модуль индикации и защиты Finder 99.01.0.024.98 сочетает в себе светодиодную индикацию и защиту от импульсных перенапряжений - идеальное решение для контроля состояния цепей и продления срока службы чувствительной аппаратуры в автоматизированных системах.

Назначение и область применения

Модуль индикации и защиты Finder 99.01.0.024.98 предназначен для визуального отображения наличия напряжения в цепи и одновременной защиты от скачков напряжения. Он используется там, где важно знать, работает ли оборудование, и необходимо предотвращать повреждение электроники из-за коммутационных импульсов или помех. Подходит для установки на печатные платы в устройствах управления, панелях оператора, контроллерах, частотных преобразователях и других компактных системах.

Технические характеристики

• Напряжение питания: 6–24 В переменного или постоянного тока (AC/DC) - позволяет работать в широком диапазоне без необходимости переключения режимов.
• Номинальный ток: 1 А - способен выдерживать нагрузку типичных сигнальных цепей без перегрева.
• Индикатор: зелёный LED - обеспечивает четкую видимость в условиях слабого освещения, указывает на наличие напряжения.
• Защита: встроенный варистор - гасит кратковременные высокочастотные импульсы до 24 В, защищая микросхемы и другие элементы схемы.
• Способ монтажа: на печатную плату (SMD/through-hole) - устанавливается прямо в контур, не требует внешних креплений.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не рассчитан на воздействие воды или пыли.
• Материал корпуса: пластик - легкий, электроизолирующий, устойчивый к обычным условиям эксплуатации.
• Климатическое исполнение: УХЛ4 - допущен к работе в помещениях с умеренным климатом, температурой от −25C до +40C и относительной влажностью до 95% при отсутствии конденсации.
• Количество переключающих контактов: 1 - модуль не является реле, но содержит один внутренний контакт для подключения индикатора и варистора в параллель.
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует европейским требованиям к устройствам управления и сигнализации.

Совместимость и монтаж

Модуль индикации и защиты Finder 99.01.0.024.98 совместим со всеми схемами, работающими в диапазоне 6–24 В AC/DC. Монтаж осуществляется на печатную плату через выводы - требуется два отверстия под выводы и пайка. Обязательно соблюдайте полярность при подключении постоянного тока: анод (+) к положительному потенциалу, катод (−) к минусу. Для переменного тока полярность не имеет значения. Убедитесь, что площадь платы достаточна для теплоотвода - при длительной работе на максимальном токе возможен небольшой нагрев корпуса.

Безопасность и стандарты

Модуль индикации и защиты Finder 99.01.0.024.98 сертифицирован по стандартам EN 61810-1 (безопасность релейных устройств), EN 61810-2 (электромагнитная совместимость) и EN 61810-7 (требования к индикаторам). Соответствие этим нормам гарантирует надёжную работу в промышленных средах и соответствие требованиям безопасности ЕС.

Преимущества

• Объединяет две функции - индикация и защита - в одном компактном элементе, экономя место на плате.
• Работает как на переменном, так и на постоянном токе - универсальность снижает количество запасных частей.
• Варистор встроен внутри - не требует внешнего подбора и монтажа.
• Зелёный LED легко различим даже при ярком фоновом освещении.
• Высокая надёжность благодаря проверенному дизайну серии 99 от Finder.

Ограничения применения

• Не предназначена для работы вне диапазона 6–24 В - превышение напряжения вызовет выход из строя варистора и LED.
• IP20 не обеспечивает защиту от влаги, пыли и агрессивных сред - нельзя использовать в открытых шкафах, на улице или в сырых помещениях без дополнительной герметизации.
• Не является реле - не переключает силовые цепи, только индицирует и защищает сигнал.
• Не рекомендован для цепей с током выше 1 А - риск перегрева и повреждения.
• Климатическое исполнение УХЛ4 исключает применение в экстремальных холодных условиях ниже −25C.

Примеры использования

• Индикация включения частотного преобразователя на станке.
• Подтверждение наличия напряжения в цепи управления PLC.
• Защита входов микроконтроллеров от выбросов при включении двигателей.
• Сигнализация готовности системы в панели управления насосной станции.
• Контроль питания в распределительных щитах с малогабаритными модулями.

Практические советы

• При проектировании платы учтите, что модуль занимает около 15×10 мм - определите свободное пространство заранее.
• Для долговечности не подключайте его к цепям с частыми включениями/выключениями выше 10 раз в секунду - это сокращает срок службы LED.
• Если система работает в условиях электромагнитных помех, дополнительно используйте фильтры на входе - варистор не заменяет полноценную ЭМИ-защиту.
• Проверьте напряжение перед установкой: даже кратковременное превышение 24 В может вывести модуль из строя.
• Артикулы 99.01.0.024.98 и 9901002498 - это один и тот же продукт; второй вариант - укороченная форма для баз данных.
