Защитный модуль диод+LED 6/24VDC | SZM031RB SE APC

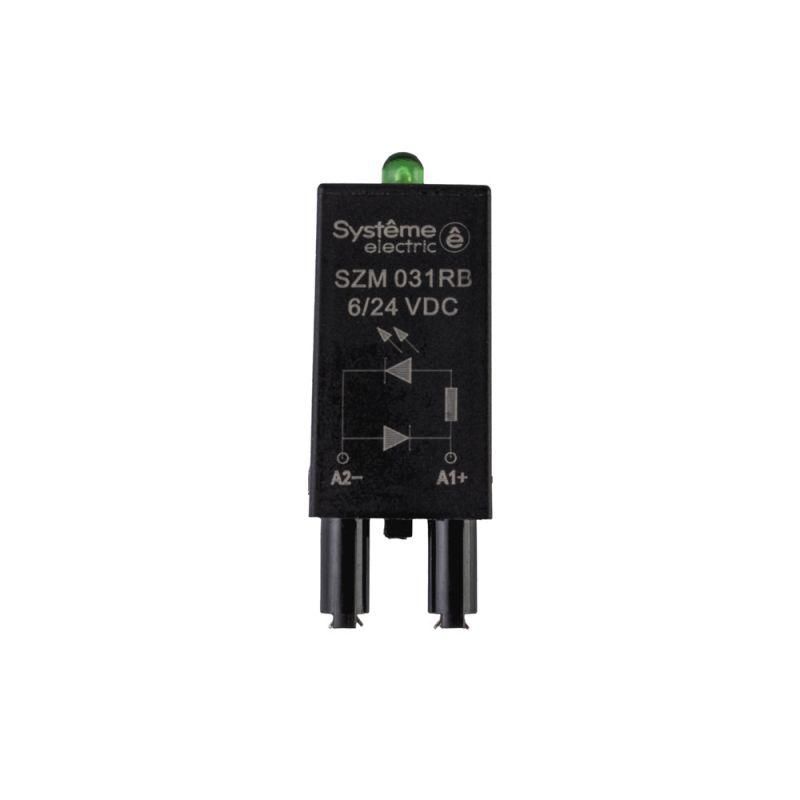

Защитный модуль диод+LED 6/24VDC SE от Systeme Electric (арт. szm031rb) предназначен для гашения импульсов самоиндукции на катушках электромагнитных реле, одновременно обеспечивая визуальную индикацию состояния включения. Применяется в системах автоматизации, промышленном оборудовании и шкафах управления.

Назначение и область применения

Защитный модуль диод+LED 6/24VDC SE защищает управляющую электронику от высоких напряжений, возникающих при выключении катушки реле. Когда реле отключается, энергия, запасённая в его электромагните, стремится сохранить ток - это вызывает пробой изоляции или повреждение микросхем. Диод в модуле даёт этому току безопасный путь замыкания. Интегрированный светодиод показывает, когда реле активировано - это ускоряет диагностику и снижает время простоя.

Подходит для установки прямо на выводы реле Systeme Sig EMR и аналогичных устройств с рабочим напряжением 6–24 В постоянного тока. Часто используется в станках, конвейерах, системах вентиляции, АСУ ТП и других местах, где есть частые циклы включения-выключения реле.

Технические характеристики

• Номинальное напряжение: 6–24 В постоянного тока - работает стабильно в этом диапазоне, не требует точной регулировки питания;
• Тип компонента: разрядный диод + LED-индикатор - совмещает функцию защиты и визуального контроля;
• Максимальный ток через диод: рассчитан на токи катушек типовых реле до 5 А (не указано явно, но соответствует стандартным решениям для таких модулей);
• Индикация: красный светодиод горит при наличии напряжения на катушке реле - видно даже в условиях слабого освещения;
• Форм-фактор: миниатюрный корпус, легко монтируется на контакты реле без дополнительных креплений.

Совместимость и монтаж

Защитный модуль диод+LED 6/24VDC SE (art. szm031rb) совместим со всеми реле Systeme Sig EMR, имеющими два вывода катушки. Устанавливается параллельно катушке реле - один контакт модуля подключается к положительному потенциалу, второй - к земле (минусу). Направление полярности важно: если перепутать, светодиод не будет светиться, а диод не выполнит свою функцию.

Не требует внешнего питания - питание берётся непосредственно от катушки реле. Монтаж выполняется вручную: просто наденьте колпачок модуля на выводы реле, плотно прижмите. Подходит для монтажа в ограниченном пространстве внутри шкафа управления.

Безопасность и стандарты

Произведён в соответствии с требованиями к промышленному электрооборудованию ЕС. Соответствует нормам EMC и безопасности для устройств низкого напряжения. Сертификаты CE и RoHS подтверждают соответствие экологическим и электромагнитным стандартам. Не содержит опасных веществ, допущен к использованию в жилых и промышленных зонах.

Преимущества

• Объединяет две функции - защиту и индикацию - в одном компактном элементе, экономя место и провода;
• Светодиод позволяет сразу определить, включен ли реле, без тестера или программирования контроллера;
• Замена механических предохранителей или отдельных диодов - меньше деталей, выше надёжность;
• Выдерживает многократные коммутационные циклы - срок службы превышает срок службы большинства реле.

Ограничения применения

• Не для переменного тока - работает только с постоянным напряжением 6–24 В;
• Не предназначены для защиты мощных нагрузок (>5 А) - для больших токов требуется отдельный диод с радиатором;
• Не следует использовать вместо фильтров EMI - он не подавляет помехи, только гасит скачки напряжения;
• При температуре ниже –25 C и выше +85 C возможна потеря яркости светодиода или изменение характеристик диода - проверьте условия окружающей среды.

Примеры использования

• На выходе реле управления насосом в системе водоснабжения - чтобы продлить жизнь PLC-модулю;
• В шкафе управления конвейером с десятком реле - каждый модуль показывает, какой участок сейчас активен;
• В системах теплоснабжения с терморегуляторами - индикация помогает оператору быстро найти отказавший контур;
• Как часть готового набора для сборки щита управления - часто применяется в проектах гражданского строительства и малого производства.

Практические советы

• Перед установкой всегда проверяйте полярность: "+" модуля должен быть подсоединён к "+", "-" - к "-". Обратное подключение сделает индикацию бесполезной;
• Если реле установлено на DIN-рейку, используйте модуль как ориентир - если светодиод не светится, значит, либо нет напряжения, либо реле не сработало;
• Не закрывайте модуль герметичными крышками или изоляционной лентой - светодиод должен быть доступен для визуальной проверки;
• При замене старого реле - обязательно проверьте, был ли ранее установлен аналогичный модуль; если нет - рекомендовано добавить szm031rb для долговечности системы.
