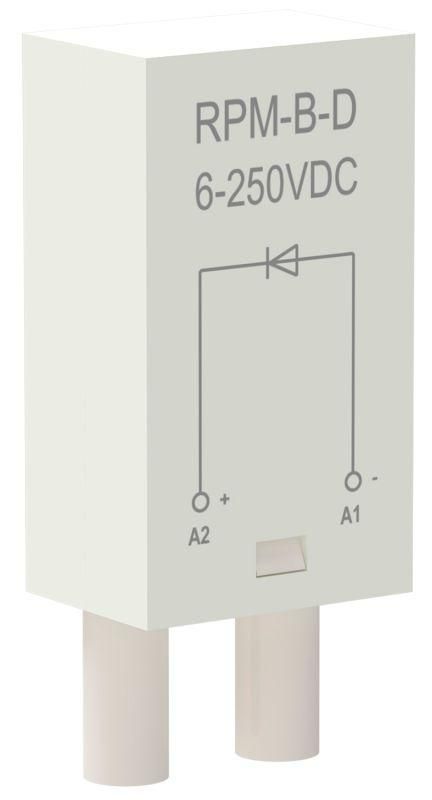

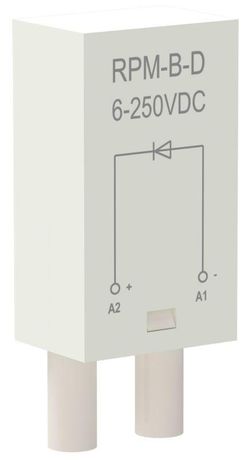

Модуль защиты для реле диод 6-250В DC | RPM-B-D-DC6-250V ONI IEK

Модуль защиты для реле диод 6-250В постоянного тока от бренда ONI (IEK), артикул rpm-b-d-dc6-250v, предназначен для гашения импульсов напряжения при отключении катушки реле и обеспечивает надёжную работу цепей управления в системах автоматизации.

Назначение и область применения

Модуль защиты для реле диод 6-250В постоянного тока защищает электронные компоненты управления от высоковольтных выбросов, возникающих при отключении катушки реле. Он не управляет нагрузкой - вместо этого работает как демпфер, снижающий энергию обратной ЭДС. Применяется совместно с реле типа ORS-M в системах, где важно избежать повреждений микроконтроллеров, плат управления или других чувствительных устройств.

Технические характеристики

• Рабочее напряжение: 6–250 В постоянного тока (DC)
• Тип изделия: Модуль защиты с диодным гашением
• Способ монтажа: Вставной - устанавливается в розетку для реле
• Количество контактов: Нет коммутируемых контактов - только защитная функция
• Цвет корпуса: Серый

Совместимость и монтаж

Модуль защиты для реле диод 6-250В постоянного тока совместим исключительно с реле серии ORS-M. Устанавливается путём вставления в специальную розетку на корпусе реле - никаких проводов или инструментов не требуется. Подключение происходит через контактную группу реле, поэтому перед установкой необходимо отключить питание. Не подлежит замене на другие типы модулей - использование несовместимых элементов может привести к выходу реле из строя.

Преимущества

• Устраняет скачки напряжения до 80%, продлевая срок службы катушек реле и контроллеров
• Не требует внешнего питания - работает автономно за счёт энергии обратной ЭДС
• Легко заменяем: просто вынимается и вставляется в розетку без пайки
• Защита действует сразу после включения - не нуждается в настройках

Ограничения применения

• Подходит только для цепей постоянного тока - нельзя использовать в переменном токе
• Не применяется в цепях с частотными преобразователями или ШИМ-регуляторами - возможна некорректная работа
• Не обеспечивает индикацию состояния реле - только защиту
• Не заменяет физический предохранитель или другую защиту от КЗ

Примеры использования

• Автоматические линии производства с релейным управлением двигателей
• Системы кондиционирования с реле управления компрессорами
• Станки с ЧПУ, где используются реле для включения/выключения исполнительных механизмов
• Щиты управления насосами и вентиляторами в промышленных зонах

Практические советы

• Перед установкой проверьте, что напряжение на катушке реле находится в диапазоне 6–250 В DC - превышение может повредить модуль
• Если реле часто срабатывает (более 100 раз в час), регулярно осматривайте модуль на предмет нагрева - перегрузка возможна при длительной работе на грани допустимой мощности
• Не используйте этот модуль там, где требуется контроль состояния реле - он не имеет сигнализирующих контактов
• Замена модуля защиты для реле диод 6-250В постоянного тока должна выполняться только оригинальным аналогом rpm-b-d-dc6-250v - сторонние устройства могут иметь отличный временной режим гашения и вызвать отказ системы
