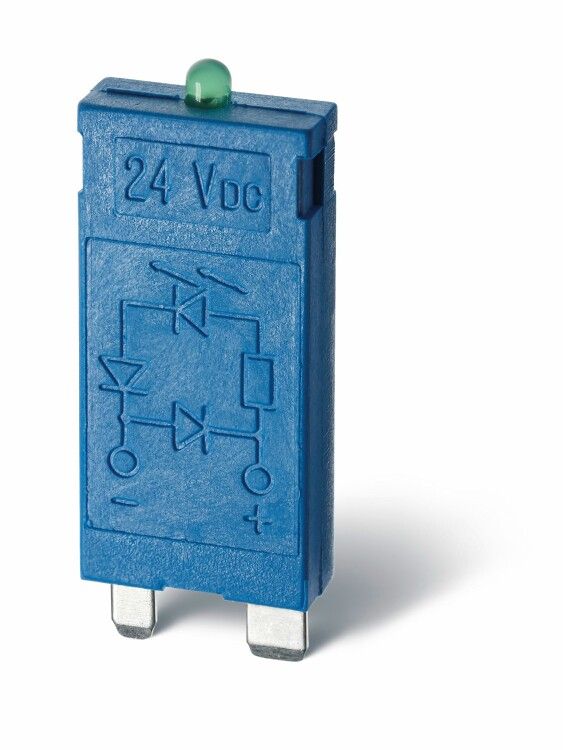

Модуль индикации и защиты диод стандартная полярность 6-220VDC - 9901300000 FINDER 99.01.3.000.00

Модуль защиты Finder 99.01.3.000.00 - это компактный диодный защитный элемент, предназначенный для гашения импульсов напряжения на катушках постоянного тока реле и контакторов. Устанавливается прямо на печатную плату и обеспечивает надёжную работу цепей управления в условиях коммутационных помех.

Назначение и область применения

Модуль защиты Finder 99.01.3.000.00 используется для защиты электронных компонентов от обратной ЭДС, возникающей при выключении катушки реле или контактора с питанием от постоянного тока. Он устанавливается параллельно нагрузке и предотвращает пробой полупроводниковых ключей, микроконтроллеров и других чувствительных устройств в цепях управления. Применяется в автоматических системах, промышленном оборудовании, панелях управления, где используются реле с катушками на 6–220 В постоянного тока.

Технические характеристики

• Род тока: постоянный (DC)
• Рабочее напряжение: 6–220 В
• Номинальный ток: 1 А
• Способ монтажа: поверхностный монтаж на печатную плату (SMD/PTH)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, не герметичен
• Корпус: пластиковый, изоляционный материал
• Количество контактных выводов: 0 - не имеет физических контактов, работает как двухполюсный диод
• Климатическое исполнение: УХЛ4 - рассчитан на использование в помещениях с умеренным и холодным климатом, допускаются колебания температуры и влажности
• Соответствие нормам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Модуль защиты Finder 99.01.3.000.00 предназначен исключительно для установки на печатную плату. Его нельзя использовать в качестве самостоятельного устройства или подключать через клеммы. Диод встроен внутрь корпуса и соединён с двумя выводами, которые необходимо впаивать в плату последовательно с катушкой реле - анод к минусу, катод к плюсу. Монтаж требует соблюдения полярности: неверное подключение сделает модуль бесполезным или вызовет его выход из строя. Подходит для типовой платы с шагом 5 мм и более.

Безопасность и стандарты

Изделие соответствует европейским стандартам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, регламентирующим требования к релейным устройствам и вспомогательным элементам управления. Сертификация гарантирует соответствие механической прочности, теплостойкости и электробезопасности. Напряжение до 220 В и ток 1 А находятся в безопасных пределах для класса II оборудования.

Преимущества

• Высокая надёжность: диод эффективно гасит скачки напряжения, продлевая срок службы управляемых устройств
• Компактность: занимает минимальное место на плате, идеально для плотной сборки
• Не требует обслуживания: полностью пассивный элемент, не имеет движущихся частей
• Широкий диапазон рабочего напряжения: совместим с большинством реле и контакторов постоянного тока
• Поддержка стандарта EN 61810: гарантированная совместимость с сертифицированными системами управления

Ограничения применения

• Не переменному току - только для цепей постоянного тока (DC)
• Не защищает от перегрузок по току; номинальный ток 1 А является максимальным - превышение вызывает перегрев и отказ
• IP20 - не подходит для открытых площадок, сырых помещений или мест с высокой запылённостью
• Не заменяет TVS-диоды или RC-цепочки в случаях экстремальных импульсов - применяется только для стандартных катушечных нагрузок
• Требуется точная полярность при монтаже - ошибочное подключение приведёт к короткому замыканию при активации катушки

Примеры использования

• Защита катушек реле в контроллерах PLC
• Гашение ЭДС в контакторах системы управления конвейером
• Фильтрация переходных процессов в панелях управления насосными станциями
• Интеграция в схемы автономных устройств с батарейным питанием 12–24 В
• Дополнение к модулям реле серии Finder 99 в распределительных щитах

Практические советы

• Перед монтажом проверьте полярность диода: цветовая метка на корпусе указывает на катод (анод - противоположная сторона)
• При использовании с мощными катушками (>0.5 А) убедитесь, что трассировка платы способна провести импульсный ток без нагрева
• Запрещено применять этот модуль вместо встроенной защиты в готовых реле - он предназначен только для внешней установки
• Для работы в средах с повышенной вибрацией закрепите плату дополнительно, чтобы избежать отслоения выводов
• Этот модуль - часть серии Finder 99; рекомендовано сочетать с другими элементами этой серии для унификации сборки и сервиса
