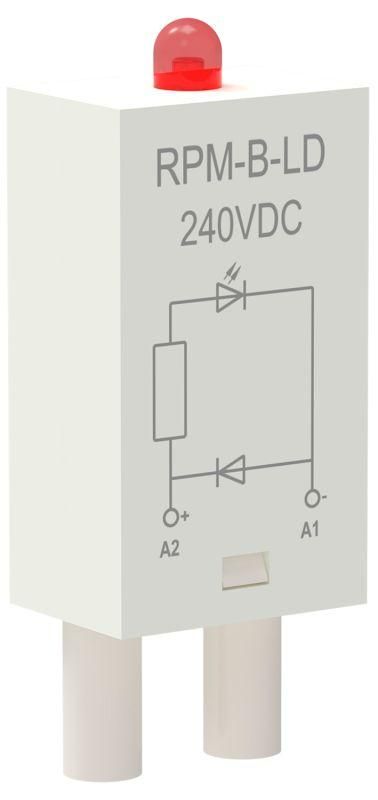

Модуль защиты для реле диод+светодиод 240В DC | RPM-B-LD-DC240V ONI IEK

Модуль защиты для реле диод+светодиод 240В DC от ONI (IEK) - это компактный элемент, который одновременно показывает состояние реле через светодиод и защищает управляющую цепь от импульсных перенапряжений. Артикул rpm-b-ld-dc240v предназначен для установки в розетки реле серии ORS-M в системах постоянного тока.

Назначение и область применения

Модуль защиты для реле диод+светодиод 240В DC выполняет две функции: индикация и защита. Светодиод сигнализирует о том, что на катушку реле подано напряжение - это позволяет оператору или инженеру визуально определить, работает ли управление. Диоды внутри модуля гасят обратную ЭДС, возникающую при отключении катушки реле, предотвращая повреждение чувствительной электроники - например, PLC, микроконтроллеров или других устройств управления.

Подходит для использования в автоматических системах с постоянным током: промышленные контроллеры, системы управления насосами, клапанами, конвейерами, станками с ЧПУ, где применяются реле типа ORS-M.

Технические характеристики

• Тип компонента: светодиод + диод + диод защиты от переполюсовки
• Тип напряжения: постоянный ток (DC)
• Номинальное напряжение: 240 В
• Способ монтажа: вставной - вставляется в розетку реле без пайки
• Цвет корпуса: серый
• Количество контактов: 0 (не коммутирует нагрузку, только защищает и индицирует)

Совместимость и монтаж

Модуль rpm-b-ld-dc240v совместим исключительно с розетками для реле серии ORS-M. Он не устанавливается в другие типы реле или DIN-рейки. Монтаж простой: выньте старый модуль (если есть), вставьте новый до щелчка - контактная группа соединяется автоматически. Перед установкой проверьте полярность: хотя модуль имеет защиту от переполюсовки, правильное подключение обеспечивает корректную работу светодиода.

Безопасность и стандарты

Модуль соответствует требованиям безопасности для низковольтного оборудования. Производитель ONI (IEK) проектирует продукцию в соответствии с международными нормами IEC/EN 60947-5-1 для коммутационных устройств. Однако модуль не является изолирующим элементом - он не заменяет основную защиту цепи (например, предохранители или автоматы).

Преимущества

• Интегрированная индикация - сразу видно, включено ли реле, без внешних приборов
• Защита от скачков напряжения продлевает срок службы управляющей электроники
• Вставной форм-фактор - быстрая замена без инструментов
• Защита от переполюсовки - можно подключать даже при неверной распайке проводов
• Не требует внешнего питания - питание берётся прямо от катушки реле

Ограничения применения

• Работает только с постоянным током - нельзя использовать в сетях переменного тока (AC)
• Номинальное напряжение 240 В DC - превышение может вызвать выход из строя
• Совместим только с розетками ORS-M; не подходит для реле других серий
• Не рассчитан на коммутацию нагрузки - не заменяет реле или контактор
• Светодиод не яркий - плохо заметен при ярком освещении

Примеры использования

• На панели управления конвейера: модуль rpm-b-ld-dc240v показывает, когда запущен двигатель через реле
• В системе аварийного отключения: светодиод подтверждает, что сигнал на отключение был передан
• В автоматике HVAC: индикация работы реле нагревателя или вентилятора
• В тестовой среде: помогает диагностировать, подаётся ли напряжение на катушку реле при отказе

Практические советы

• Перед заменой отключите питание - даже при отключенном реле возможны остаточные заряды
• Проверяйте соответствие напряжения: если ваша система использует 110 В DC - этот модуль не подойдёт
• Если светодиод не светится, но реле срабатывает - возможно, сломан сам модуль или нарушен контакт в розетке
• Не используйте модуль в условиях повышенной вибрации без фиксации корпуса - вставной контакт может ослабнуть
• Для многоканальных систем рекомендуется использовать одинаковые модули - так легче обслуживать и диагностировать
