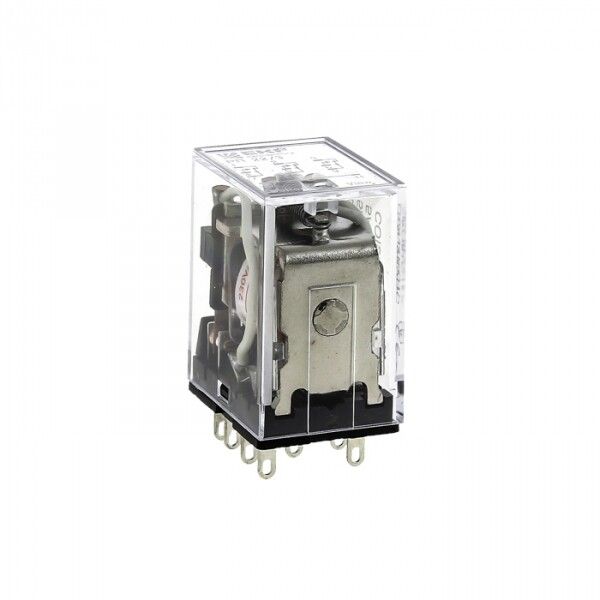

Реле промежуточное 24В переменного тока 4пк 5А РП22/4 без розетки - rp-22-4-24 EKF

Реле промежуточное РП 22/4 5А 24В переменного тока 4пк без розетки от EKF PROxima предназначено для управления нагрузками средней мощности в системах автоматизации. Устройство обеспечивает надёжное переключение цепей с использованием слаботочного сигнала 24 В переменного тока и подходит для установки в распределительных щитах.

Назначение и область применения

Реле промежуточное РП 22/4 5А 24В переменного тока 4пк без розетки используется для передачи управляющего сигнала между контроллером и силовой цепью. Его применяют там, где требуется изолировать низковольтную логическую часть системы от высокотоковых потребителей - например, в панелях управления станков, конвейеров, систем освещения и HVAC.

Изделие подходит для работы в составе автоматических систем, где важна надёжность коммутации и компактность. Благодаря четырём контактам позволяет одновременно управлять несколькими нагрузками или реализовать функции блокировки и взаимной исключающей связи.

Технические характеристики

• Коммутируемый ток: 5 А - максимальный допустимый ток через каждый контакт;
• Род тока: переменный (AC), частота 50/60 Гц - совместимо со стандартной сетью РФ и Европы;
• Напряжение катушки управления: 24 В AC - требует источник питания именно этого типа и значения;
• Количество переключающих контактов: 4 - два пары НЗ/НО (по одной каждой);
• Тип контактов: двойной контакт - каждая пара состоит из одного нормально замкнутого (НЗ) и одного нормально разомкнутого (НО) контакта;
• Подключение: плоский штекерный разъем - удобен для быстрого монтажа и демонтажа;
• Съёмные клеммы: да - позволяют легко отсоединить провода без отвинчивания самого реле;
• Способ монтажа: втычной - устройство фиксируется прямо в разъём, не требует болтов или креплений;
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и воды;
• Максимальное сечение кабеля: 2,5 мм2 - подходят медные жилы до указанного размера;
• Климатическое исполнение: УХЛ4 - работает в помещениях с умеренным климатом, возможны колебания температуры и влажности;
• Диапазон рабочих температур: от 0 до +40 C - не рекомендуется использовать вне этого интервала;
• Материал корпуса: пластик - легкий, электроизолирующий, не поддерживающий горение;
• Нормативный документ: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003) - соответствует международному стандарту на аппараты управления.

Совместимость и монтаж

Реле промежуточное РП 22/4 5А 24В переменного тока 4пк без розетки не имеет собственной базы для крепления на DIN-рейку. Для установки на рейку необходимо использовать модульный разъем серии РМ-22 (совместим с EKF PROxima). Разъем обеспечивает механическую фиксацию и электрический контакт через штекеры.

Монтаж выполняется просто: вставьте реле в разъем до характерного щелчка. Кабели подключаются к клеммам разъема - они съёмные, поэтому можно работать с проводами даже после установки реле в сеть.

Не используйте этот тип реле без разъема на стенде или панели - он не имеет крепёжных элементов и не будет удерживаться самостоятельно.

Безопасность и стандарты

Реле промежуточное РП 22/4 5А 24В переменного тока 4пк без розетки соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1), что гарантирует безопасность при работе в промышленных условиях. Серебросодержащие контакты снижают риск сваривания и обеспечивают долгий срок службы даже при частых включениях.

Степень защиты IP20 делает изделие пригодным только для внутреннего монтажа в закрытые щиты. Прямой контакт с водой, брызгами или пылью недопустим.

Преимущества

• Высокая надёжность благодаря серебросодержащим контактам - меньше износа при переключении;
• Компактные размеры - экономия места в щите по сравнению с классическими аналогами;
• Съёмные клеммы - ускоряют обслуживание и замену без отключения всей цепи;
• Широкая совместимость с разъемами РМ-22 - универсальное решение для стандартизованных решений EKF;
• Фиксированная поляризация - не зависит от направления подключения катушки, что упрощает wiring.

Ограничения применения

• Не предназначен для постоянной работы при температурах ниже 0 C или выше +40 C - возможны отказы или снижение срока службы;
• IP20 не обеспечивает защиту от влаги и пыли - нельзя применять во влажных, сырых или запылённых помещениях без дополнительной защиты;
• Требуется обязательное использование модульного разъема РМ-22 для монтажа на DIN-рейку - само реле не крепится напрямую;
• Максимальный ток 5 А - не подходит для нагрузок выше этой отметки (например, мощные нагреватели или двигатели);
• Не предназначено для частого включения-выключения более 1000 раз в час - длительная работа в режиме импульсного управления может привести к перегреву.

Примеры использования

• Управление светильниками в системах автоматического освещения на основе PLC;
• Переключение насосов или вентиляторов в системах кондиционирования;
• Реализация логики “блокировка” в панелях управления станков - один сигнал активирует несколько механизмов;
• Автоматизация процессов на пищевых линиях, где требуется изоляция контрольной платы от силового оборудования.

Практические советы

• Выбирая реле, проверяйте соответствие напряжения катушки - 24 В AC - вашему источнику управления. Подача 220 В повредит устройство;
• При подключении кабелей не затягивайте клеммы слишком сильно - это может повредить пластиковые контакты разъема;
• Для частого использования в циклических режимах (например, управление клапанами) выбирайте модели с большей ресурсностью - здесь ресурс ограничен;
• Если нужна установка на DIN-рейку - всегда используйте оригинальный разъем РМ-22; совместимость с другими брендами не гарантирована;
• Проверяйте состояние контактов при первых признаках зависания нагрузки - окисление или подгорание могут проявляться не сразу.
