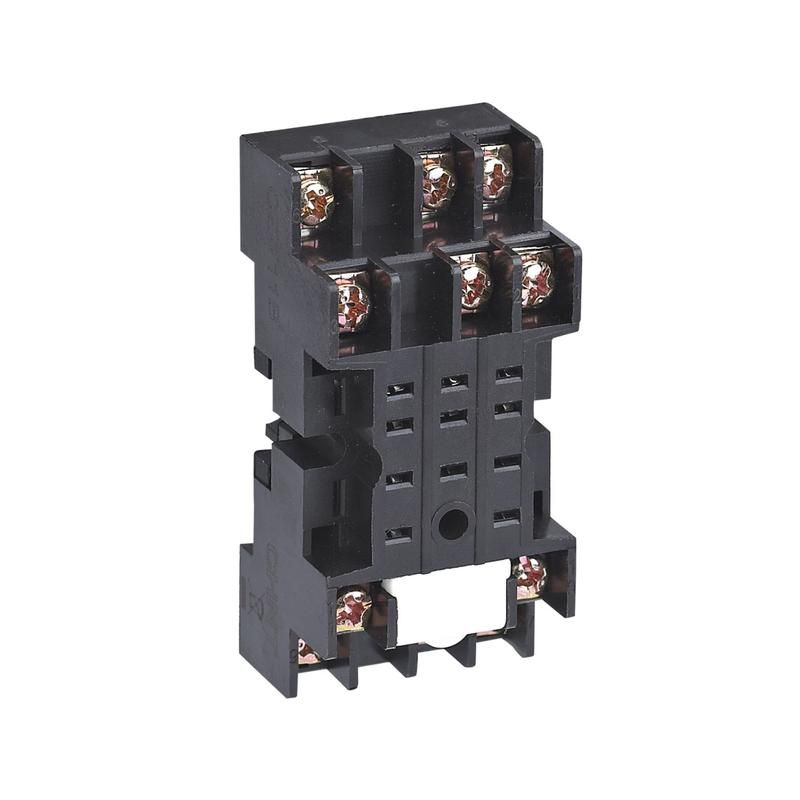

Розетка CZY14B для NJDC-17/4ZS, JZX-22F/(D) и JSZ6. 4 конт (R) | 285982 CHINT

Розетка CZY14B для NJDC-17/4ZS, JZX-22F/(D) и JSZ6, 4 контакта (R) от бренда CHINT предназначена для надёжного соединения кабелей с устройствами управления, такими как реле и модули автоматики. Артикул 285982 используется в промышленной автоматизации там, где требуется быстрый демонтаж и устойчивость к вибрациям.

Назначение и область применения

Розетка CZY14B служит для подключения штекерных кабельных головок к оборудованию. Она совместима с сериями NJDC-17/4ZS, JZX-22F/(D) и JSZ6, что делает её универсальным элементом в системах управления. Применяется на станках, конвейерах, пультах управления и других устройствах, где нужна частая замена или обслуживание кабеля без перепайки проводов.

Технические характеристики

• Количество контактов: 14 - позволяет передавать сигналы и питание одновременно через один разъём;
• Тип разъема: штекерный - обеспечивает плотное и защищённое соединение с соответствующими вилками;
• Способ монтажа: прямая установка - фиксируется непосредственно на панели или корпусе оборудования без дополнительных креплений;
• Совместима с разъёмами серии NJDC-17 - основная серия, для которой разработана данная розетка;
• Материал корпуса: термостойкий пластик - выдерживает рабочую температуру до +85 C;
• Стандарт: соответствует требованиям IEC 60947-5-1 для коммутирующих устройств в промышленной автоматике.

Совместимость и монтаж

Розетка CZY14B рассчитана исключительно на использование с штекерными вилками из серий NJDC-17, JZX-22F/(D) и JSZ6. Установка выполняется путём вставки в подготовленное отверстие на панели и фиксации с помощью резьбового кольца. Диаметр отверстия должен составлять 28–30 мм. Для герметичности рекомендуется использовать уплотнительную прокладку, входящую в комплект. Монтаж возможен только на вертикальных или горизонтальных поверхностях; наклонная установка снижает надёжность фиксации.

Безопасность и стандарты

Розетка CZY14B соответствует международному стандарту IEC 60947-5-1, который регламентирует безопасность коммутирующих устройств в промышленном управлении. Конструкция предотвращает случайное отключение при вибрациях благодаря механической блокировке. Напряжение работы - до 500 В переменного тока, ток - до 10 А на контакт. Не предназначен для взрывоопасных зон.

Преимущества

• Высокая долговечность контактов - покрыты серебром, уменьшают окисление и нагрев;
• Удобство сервиса - можно менять кабель без перепайки, экономя время на техобслуживании;
• Жесткая фиксация - после затяжки кольца разъём не расшатывается даже при сильных вибрациях;
• Интеграция с популярными сериями - легко заменить повреждённый элемент в существующих системах на базе NJDC-17.

Ограничения применения

• Не подходит для внешней установки - не имеет защиты IP выше IP40;
• Не работает в средах с высокой запылённостью или постоянным воздействием воды;
• Запрещено применять с разъёмами других серий - риск повреждения контактов и потери герметичности;
• Не допускается подключение нагрузки свыше 10 А на контакт - превышение вызывает перегрев и выход из строя.

Примеры использования

• Подключение датчиков и исполнительных механизмов на конвейере с использованием кабелей NJDC-17/4ZS;
• Фиксированная точка подключения пультов управления к станкам с ЧПУ через разъёмы JZX-22F/D;
• Обслуживание групповой системы сигнализации с несколькими каналами, где каждый канал проходит через отдельный контакт розетки CZY14B.

Практические советы

• Перед монтажом проверьте соответствие типа вилки - используйте только оригинальные вилки от CHINT или совместимые аналоги;
• При установке в металлическую панель убедитесь, что отверстие не имеет заусенцев - они могут повредить изоляцию;
• Для длительной эксплуатации периодически осматривайте контакты на наличие окисления - при необходимости очищайте мягкой щёткой;
• Если розетка CZY14B используется в условиях повышенной вибрации, дополнительно закрепите кабель хомутиком на расстоянии 5–10 см от разъёма - это снизит нагрузку на контакты.
