Реле промежуточное с кнопкой тестирования NJDC-17/4ZS 4 конт. 3А DC24В (R) | 651161 CHINT

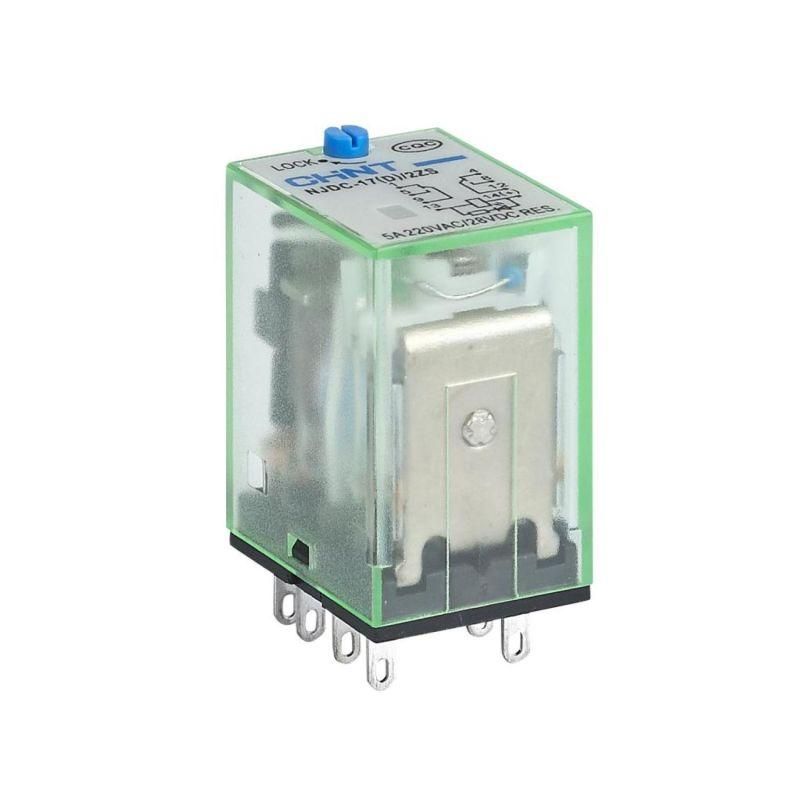

Реле промежуточное с кнопкой тестирования 4 контакта 3А DC24В (R) NJDC-17/4ZS от бренда CHINT предназначено для управления слаботочными цепями в автоматических системах. Модель NJDC-17/4ZS обеспечивает надёжное коммутирование при постоянном напряжении 24 В, а наличие кнопки тестирования упрощает диагностику без отключения питания.

Назначение и область применения

Реле NJDC-17/4ZS используется для передачи сигнала между управляющими устройствами (например, ПЛК, контроллерами) и исполнительными элементами - катушками контакторов, клапанами, световыми индикаторами, маломощными двигателями. Подходит для установки в распределительных щитах, на станках, конвейерах, системах автоматизации производства и объектах ЖКХ. Благодаря кнопке тестирования, его можно проверить в рабочем режиме, что особенно важно при обслуживании автономных или критически важных систем.

Технические характеристики

• Номинальный ток: 3 А - максимальная нагрузка на каждый контакт
• Тип тока: постоянный (DC) - работает только с источниками постоянного напряжения
• Номинальное напряжение: 24 В DC - требует точного соответствия напряжения питания
• Количество контактов: 4 - все контакты являются переключаемыми, без фиксированных НЗ или НР
• Тип переключения: моностабильный - возвращается в исходное состояние после снятия питания
• Подключение: штекерный разъём - позволяет легко менять реле без пайки или откручивания проводов
• Защита IP20 - защищён от доступа пальцами и крупной пыли, но не от воды и мелких частиц
• Полюсность: определённая - необходимо соблюдать правильную полярность подключения питания
• Конструкция: с принудительно управляемыми контактами - гарантирует механическую размыкание даже при сваривании контактов
• Форма контактов: двойной контакт (2Z) - два пары переключающихся контактов, каждая пара имеет один НР и один НЗ

Совместимость и монтаж

Реле NJDC-17/4ZS совместимо с цоколями серии NJDC-17, которые поддерживают стандартные штекерные разъёмы. Установка происходит путём вставки в подходящий панельный или DIN-рейку адаптер. Кнопка тестирования расположена на лицевой стороне - её можно нажать вручную для проверки работы контактов. Прозрачная крышка позволяет визуально оценить положение механизма. Для монтажа требуется свободное место вокруг корпуса - не менее 5 мм с каждой стороны для теплоотвода и удобства доступа к кнопке.

Безопасность и стандарты

Изделие соответствует требованиям IEC 61810-1 для промежуточных реле. Конструкция с принудительно управляемыми контактами повышает безопасность в системах, где отказ реле может привести к аварии. Отсутствие защиты от влаги (IP20) делает применение вне закрытых щитов недопустимым.

Преимущества

• Кнопка тестирования с самоблокировкой - позволяет проверить работоспособность без демонтажа или отключения цепи
• Штекерный разъём - быстрая замена и минимизация времени простоя
• Прозрачный корпус - возможность визуального контроля состояния контактов
• Высокая надёжность благодаря принудительному размыканию - снижает риск “зависания” контактов
• Гибкий выбор цоколей - поддержка различных способов монтажа (DIN-рейка, панельный, встроенный)

Ограничения применения

• Не применяется в цепях переменного тока - только для DC 24 В
• IP20 не допускает использование во влажных, запылённых или открытых средах
• Обязательна соблюдение полярности - неверное подключение питания может не вызвать срабатывания
• Нет встроенного индикатора состояния - если нужен визуальный сигнал, требуется внешний модуль
• Максимальный ток 3 А - не подходит для управления мощными нагрузками (электродвигатели, нагреватели)

Примеры использования

• Управление клапанами в системах гидравлики через ПЛК
• Переключение световых индикаторов в панелях управления
• Разрыв цепи питания маломощных сервоприводов
• Создание резервных каналов управления в системах безопасности
• Интерфейс между низковольтным контроллером и высоковольтным контактором

Практические советы

• При выборе цоколя убедитесь, что он точно соответствует типу NJDC-17 - несовместимые разъёмы не работают
• Проверьте полярность подключения до первого включения - перепутанные выводы питания не повредят реле, но не активируют его
• Используйте реле только внутри закрытых щитов с классом защиты не ниже IP54
• Для частого тестирования рекомендуется использовать кнопку не чаще 1–2 раз в день - износ механических компонентов ограничен
• Если требуется индикация состояния, выберите версию с опциональным LED-индикатором - она отличается артикулом
