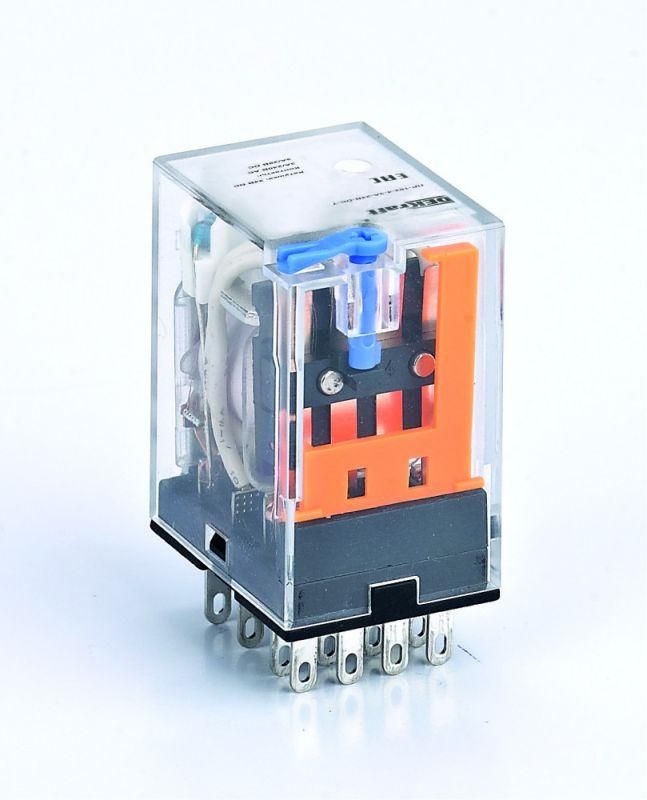

Промежуточное реле 4 конт. с LED инд. и TEST функ. 3А 24В DC ПР-102 | 23805DEK DEKraft APC

Реле промежуточное ПР-102 4 конт. 3А 24В DC с LED-индикацией и TEST функцией от DEKraft - устройство для коммутации слаботочных цепей в автоматических системах. Благодаря штепсельному подключению, индикации состояния и тестовой кнопке, реле ПР-102 упрощает диагностику и замену в плотных распределительных щитах.

Назначение и область применения

Реле ПР-102 используется для передачи сигнала между контроллером и исполнительными устройствами малой мощности. Подходит для управления соленоидами, маломощными насосами, световыми индикаторами, пневматическими клапанами и другими нагрузками до 3 А. Часто применяется в системах автоматизации производства, конвейерах, станках и панелях управления, где требуется надёжное и часто повторяемое включение/выключение.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (DC)
• Номинальный ток контактов: 3 А
• Количество переключающих контактов: 4 (тип - одинарный контакт)
• Количество нормально открытых (НО) контактов: 0 (все контакты - переключающие)
• Управление: моностабильное (возврат в исходное положение после снятия напряжения)
• Поляризация: определённая - важно соблюдать правильную полярность подключения катушки
• Индикация: светодиодный индикатор горит при наличии напряжения на катушке
• Защита: IP21 - защита от вертикально падающих капель воды и доступа пальцев к опасным частям
• Срок гарантии: 36 месяцев

Совместимость и монтаж

Реле ПР-102 монтируется на стандартную DIN-рейку шириной 35 мм или крепится на монтажную плату. Подключение осуществляется через штепсельный разъём - достаточно вставить реле в гнездо, чтобы обеспечить надёжный контакт. Это ускоряет замену и снижает риск ошибок при подключении. Для монтажа не нужны инструменты - просто защёлкните корпус на рейке или вставьте в панель. Убедитесь, что посадочное место соответствует типу разъёма - совместимо с большинством стандартных баз для реле серии ПР-102.

Безопасность и стандарты

Реле ПР-102 соответствует требованиям безопасности для оборудования низкого напряжения. Класс защиты IP21 предотвращает случайный доступ к токоведущим элементам и защищает от конденсата. Работает в температурном диапазоне, типичном для промышленных условий. Гарантия 3 года подтверждает соответствие заявленной долговечности.

Преимущества

• Четыре переключающих контакта позволяют управлять несколькими цепями одним устройством
• LED-индикация сразу показывает, включено ли реле - удобно при диагностике
• Функция TEST - кнопка имитирует срабатывание, не требуя внешнего сигнала; позволяет проверить целостность контактов без отключения питания
• Штепсельное подключение уменьшает время обслуживания и исключает ошибки при переподключении
• Компактный размер экономит место в щитах

Ограничения применения

• Не предназначен для работы с переменным током - только 24 В постоянного тока
• Номинальный ток 3 А - нельзя применять для нагрузок выше этого значения (например, двигатели, нагреватели)
• IP21 не обеспечивает защиту от брызг, пыли или влаги в агрессивных средах - избегать установки в сырых, запылённых зонах без дополнительной защиты
• Обязательно соблюдение полярности: неверное подключение катушки приведёт к отказу в работе

Примеры использования

• Управление четырьмя пневматическими клапанами в автоматической линии сборки
• Переключение сигналов между PLC и световыми табло на конвейере
• Расширение выходов контроллера при недостатке дискретных выходов
• Логическая схема в щите управления насосной станцией

Практические советы

• Проверяйте полярность перед первым включением - красный провод обычно +24 В, чёрный - GND
• При использовании в условиях вибраций закрепляйте реле дополнительно хомутами или фиксирующими пластинами
• Для быстрой замены всегда оставляйте запасное реле ПР-102 с таким же артикулом 23805dek
• Тестовая кнопка работает даже при отключенной нагрузке - используйте её для ежемесячной профилактики
• Не открывайте корпус - он герметичен, ремонт невозможен, только замена
