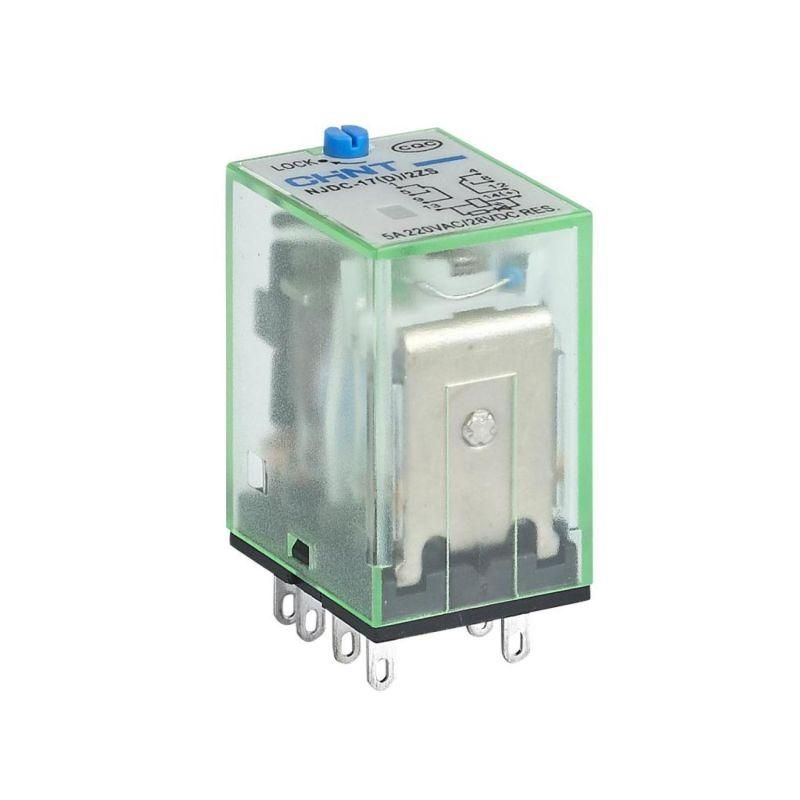

Реле промежуточное с кнопкой тестирования NJDC-17/4ZS 4 конт. 3А AC220В (R) | 651158 CHINT

Реле промежуточное с кнопкой тестирования NJDC-17/4ZS (R) от CHINT предназначено для управления слаботочными цепями в автоматических системах. Благодаря встроенной кнопке тестирования и штекерному подключению, устройство упрощает диагностику и замену без демонтажа. Артикул 651158 соответствует серии NJDC-17 и подходит для установки в распределительные щиты.

Назначение и область применения

Реле NJDC-17/4ZS (R) используется для коммутации сигналов между управляющими устройствами (например, ПЛК, терморегуляторами) и исполнительными элементами (электромагнитами, маломощными двигателями, световыми индикаторами). Подходит для промышленного оборудования: станков, конвейеров, систем вентиляции и автоматизации зданий. Кнопка тестирования позволяет проверить работоспособность реле без внешнего сигнала - удобно при обслуживании и наладке.

Технические характеристики

• Номинальный ток: 3 А - максимальная нагрузка на каждый контакт
• Тип тока: переменный (AC) - работает только с сетью 220 В
• Напряжение питания: 220 В - требует точного совпадения с источником
• Количество контактов: 4 - два пары переключаемых контактов (форма 2Z)
• Тип контактов: двойной контакт - каждая пара имеет один нормально открытый и один нормально закрытый вывод
• Принудительно управляемые контакты: да - гарантирует физическое разъединение даже при отказе катушки
• Подключение: штекерный разъем - быстрая установка и замена без пайки
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупным мусором, но не от воды и пыли
• Поляризация: определённая полюсность - необходимо соблюдать правильную полярность при подключении катушки
• Режим работы: моностабильный - возвращается в исходное состояние после отключения питания

Совместимость и монтаж

Реле NJDC-17/4ZS (R) устанавливается на DIN-рейку через стандартный цоколь серии NJDC-17. Совместимо со всеми цоколями этой серии - можно выбрать вариант с индикатором состояния (по запросу). Штекерный разъем обеспечивает надёжный контакт без инструментов. Для монтажа требуется свободное место вокруг корпуса - не менее 10 мм с боков для теплоотвода. Установка возможна в вертикальном положении, горизонтальная не рекомендована.

Безопасность и стандарты

Изделие соответствует требованиям IEC 61810-1 для промежуточных реле. Принудительно управляемые контакты обеспечивают безопасность при аварийных ситуациях - контакты механически размыкаются даже при сваривании. Корпус выполнен из самозатухающего пластика, что снижает риск распространения пламени.

Преимущества

• Встроенная кнопка тестирования - позволяет проверить работу реле без подачи управляющего напряжения
• Прозрачная крышка - визуальный контроль состояния контактов и механизма
• Штекерное подключение - экономит время при замене и ремонте
• Высокая надёжность благодаря принудительному размыканию контактов
• Гибкий выбор цоколей - возможность добавления индикатора состояния

Ограничения применения

• Не применяется в средах с высокой запылённостью или влажностью - степень защиты IP20 недостаточна
• Не подходит для постоянной работы при токе выше 3 А - перегрев и выход из строя
• Только переменный ток 220 В - нельзя использовать с постоянным током или другими напряжениями
• Обязательно соблюдение полярности - неверное подключение катушки приведёт к отказу
• Нет НО или НЗ контактов - все 4 контакта являются комбинированными (2Z), что ограничивает гибкость схем

Примеры использования

• Управление световой сигнализацией на станке через ПЛК
• Переключение режимов работы конвейера по команде с пульта
• Автоматическое включение вентилятора при достижении температуры
• Резервирование цепей в системах безопасности - благодаря принудительному размыканию

Практические советы

• При замене старого реле - проверьте тип цоколя. NJDC-17/4ZS (R) совместим с любым цоколем серии NJDC-17
• Для частого тестирования используйте модель с индикатором - он покажет текущее состояние контактов
• Не допускайте попадания металлической стружки внутрь - даже при IP20 она может вызвать короткое замыкание
• При монтаже в плотно укомплектованном щите - оставьте зазоры для вентиляции, особенно при длительной работе на предельной нагрузке
• Проверяйте соответствие напряжения сети - отклонение более +-10 % может повредить катушку
