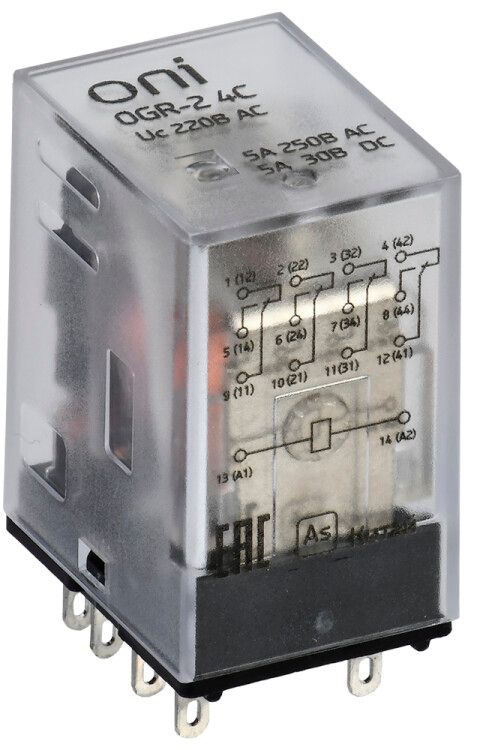

Реле общего назначения OGR-2 4C 220 В AC 5 А ONI OGR-2-4C-AC220V

Реле общего назначения OGR-2 4C 220В AC ONI - это надежное промежуточное реле с четырьмя переключающими контактами, предназначенное для управления нагрузками до 5 А в сетях переменного тока 220 В. Модель подходит для автоматизации систем, где требуется изолированное и безопасное переключение цепей, особенно в условиях ограниченного пространства благодаря втычному монтажу.

Назначение и область применения

Реле общего назначения OGR-2 4C 220В AC ONI используется для передачи управляющих сигналов между слаботочными цепями (например, от PLC, кнопок, датчиков) и силовыми устройствами - моторами, нагревателями, светильниками, клапанами. Благодаря четырем одинарным контактам, каждое реле может одновременно управлять несколькими потребителями или выполнять функции резервирования. Применяется в панелях управления, на конвейерах, в системах вентиляции, насосных станциях и другом промышленном оборудовании.

Технические характеристики

• Номинальное напряжение питания: 220 В переменного тока (AC)
• Номинальный ток контактов: 5 А
• Количество контактов: 4 нормально замкнутых (ЗАМКНУТЫХ), 4 переключающих (ПЕРЕКЛЮЧАЮЩИХ) - все контакты являются одинарными
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения с катушки)
• Подключение: штепсельное (разъемное) - реле вставляется в базовый разъем
• Способ монтажа: втычной - фиксируется в DIN-рейку через разъемную платформу
• Степень защиты: IP20 - защищено от доступа пальцев и крупных частиц, но не от воды и пыли
• Поляризация: свободная - можно подключать к сети без учета полярности
• Съемные клеммы: да - позволяют легко менять провода без демонтажа реле
• С принудительно управляемыми контактами: да - гарантирует механическую разъединенность контактов даже при отказе
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Реле общего назначения OGR-2 4C 220В AC ONI совместимо с базовыми разъемами серии OGR-2, которые крепятся на DIN-рейку. Для установки достаточно вставить реле в разъем до щелчка - никаких инструментов не требуется. Клеммы съемные, поэтому провода можно отсоединить, не вынимая реле из гнезда. Убедитесь, что используете именно подходящий разъем для модели с 4 контактами. Напряжение питания 220 В AC соответствует стандартной сети в России и странах СНГ.

Безопасность и стандарты

Реле имеет принудительно управляемые контакты - это значит, что при любом повреждении механизма контакты остаются разомкнутыми, предотвращая аварийное замыкание. Соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 обеспечивает безопасность при работе внутри распределительных щитов, но не допускает использование во влажных или запыленных средах вне корпуса.

Преимущества

• Высокая надежность за счет принудительно управляемой конструкции контактов
• Удобство обслуживания: смена реле занимает секунды, не требует отключения всей системы
• Экономия места: компактный втычной форм-фактор позволяет плотно устанавливать несколько реле на одной рейке
• Гибкость подключения: съемные клеммы упрощают замену проводов и диагностику
• Не требует соблюдения полярности при подключении питания - снижает риск ошибок при монтаже

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 недостаточна
• Не рассчитано на частые включения/выключения свыше 1000 циклов в час - возможен быстрый износ контактов
• Нельзя использовать для коммутации постоянного тока (DC) - только переменный ток 220 В AC
• Требуется обязательное использование совместимого разъема; самостоятельное подключение проводов к контактам невозможно

Примеры использования

• Управление тремя двигателями и одним световым индикатором через один модуль в панели управления станка
• Резервирование сигнала в системе конвейера: основной канал от PLC, резервный - от аварийной кнопки
• Автоматическое включение вентилятора при достижении температуры, заданной терморегулятором
• Переключение режимов работы насосной группы в зависимости от уровня жидкости

Практические советы

• При выборе реле проверьте, чтобы разъем на DIN-рейке был точно совместим с моделью OGR-2 4C - другие типы не подойдут
• Для долгой службы не перегружайте контакты - максимальный ток 5 А, лучше работать с запасом 20–30%
• Если система работает в условиях вибраций, дополнительно закрепите разъем с помощью фиксаторов
• При диагностике не забывайте: реле срабатывает при подаче 220 В на катушку, а не на контактах - проверяйте питание на выводах катушки
• Запасные реле OGR-2 4C 220В AC ONI храните в сухом месте - влага может вызвать окисление контактов в разъеме
