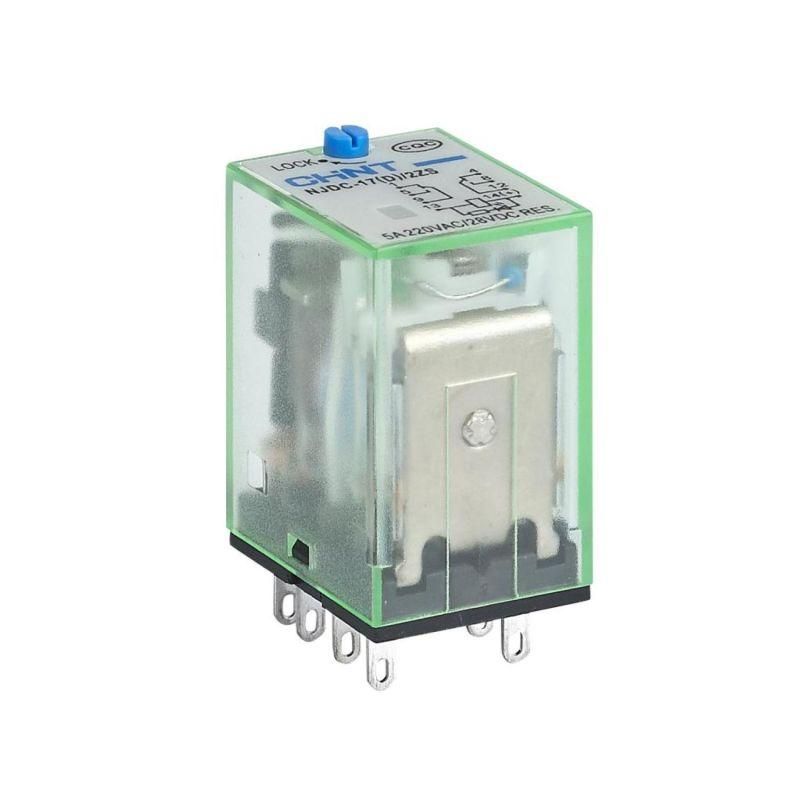

Реле промежуточное с кнопкой тестирования NJDC-17(D)/4ZS 4 конт. инд. LED 3А AC220В (R) | 651141 CHINT

Реле промежуточное с кнопкой тестирования NJDC-17(D)/4ZS 4 конт. с инд. LED 3А AC220В от бренда CHINT предназначено для коммутации слаботочных управляющих цепей в системах автоматизации. Его ключевая особенность - наличие кнопки тестирования и индикации состояния через светодиод, что упрощает диагностику и обслуживание.

Назначение и область применения

Это реле используется для передачи сигнала между управляющим устройством (например, ПЛК или терморегулятором) и силовой нагрузкой. Подходит для установки в распределительных щитах, на пультах управления, в системах автоматического контроля. Часто применяется в оборудовании: конвейерах, насосных станциях, системах вентиляции, малых автоматах.

Технические характеристики

• Номинальный ток контактов: 3 А - позволяет коммутировать нагрузки до 660 Вт при напряжении 220 В
• Количество контактных групп: 4 - каждая группа работает независимо, можно использовать для управления несколькими цепями одновременно
• Напряжение катушки: 220 В переменного тока (AC) - совместимо с сетью бытовой и промышленной электросети
• Род тока: только переменный (AC) - нельзя применять в цепях постоянного тока
• Степень защиты IP20 - защищён от доступа пальцами и крупными частицами, но не от пыли и влаги; требует установки внутри закрытого шкафа
• Индикация состояния: светодиодная подсветка - горит при включении катушки, показывает рабочий режим без дополнительных измерений
• Кнопка тестирования - позволяет проверить работу контактов вручную, даже при отсутствии управляющего сигнала
• Контакты: все 4 группы - нормально разомкнутые (NO); нормально замкнутых (NC) контактов нет

Совместимость и монтаж

Реле NJDC-17(D)/4ZS 4 конт. с инд. LED 3А AC220В монтируется на DIN-рейку шириной 35 мм, стандартная для промышленных щитов. Клеммы рассчитаны на провода сечением до 2,5 мм2. Для подключения используйте изолированные наконечники. Убедитесь, что напряжение на катушке точно соответствует 220 В AC - превышение может вывести реле из строя. Кнопка тестирования расположена на лицевой панели - доступна при установленном реле.

Безопасность и стандарты

Соответствует требованиям IEC/EN 60947-5-1 для промежуточных реле. Материалы корпуса самозатухающие, соответствуют UL94 V-0. Нет сертификации для взрывоопасных зон - не применяйте в средах с легковоспламеняющимися газами или пылью.

Преимущества

• Чёткая индикация работы - светодиод исключает необходимость вольтметра для проверки активации
• Удобство диагностики - кнопка тестирования позволяет имитировать включение без внешнего сигнала
• Высокая надёжность контактов - 3 А при 220 В AC обеспечивает долгую службу в типичных условиях
• Множество контактов - четыре пары NO позволяют заменить несколько одноканальных реле, экономя место в щите

Ограничения применения

• Не предназначен для работы с постоянным током - использование на DC повредит контакты
• Защита IP20 - запрещена установка в открытых помещениях, на улице или в местах с высокой влажностью
• Отсутствие нормально замкнутых контактов - нельзя использовать там, где требуется аварийное замыкание цепи
• Максимальный ток 3 А - не подходит для прямого управления мощными двигателями, нагревателями >660 Вт

Примеры использования

• Управление светильниками в системе освещения по расписанию от ПЛК
• Передача сигнала от термостата к вентилятору системы охлаждения
• Коммутация сигналов тревоги в панель управления станком
• Запуск нескольких исполнительных механизмов одним управляющим импульсом

Практические советы

• При монтаже в щиту соблюдайте минимальный зазор 10 мм вокруг реле для лучшего теплоотвода
• Подключайте питание катушки строго к фазе и нулю - не используйте заземление вместо нулевого провода
• Если нужна функция NC - выберите другую модель, например NJDC-17(D)/2ZC
• Проверьте состояние светодиода после каждого включения - если он не горит, значит, нет напряжения на катушке или она пробита
• Для частых тестов рекомендовано использовать кнопку тестирования вместо отключения питания - так снижается износ контактов
