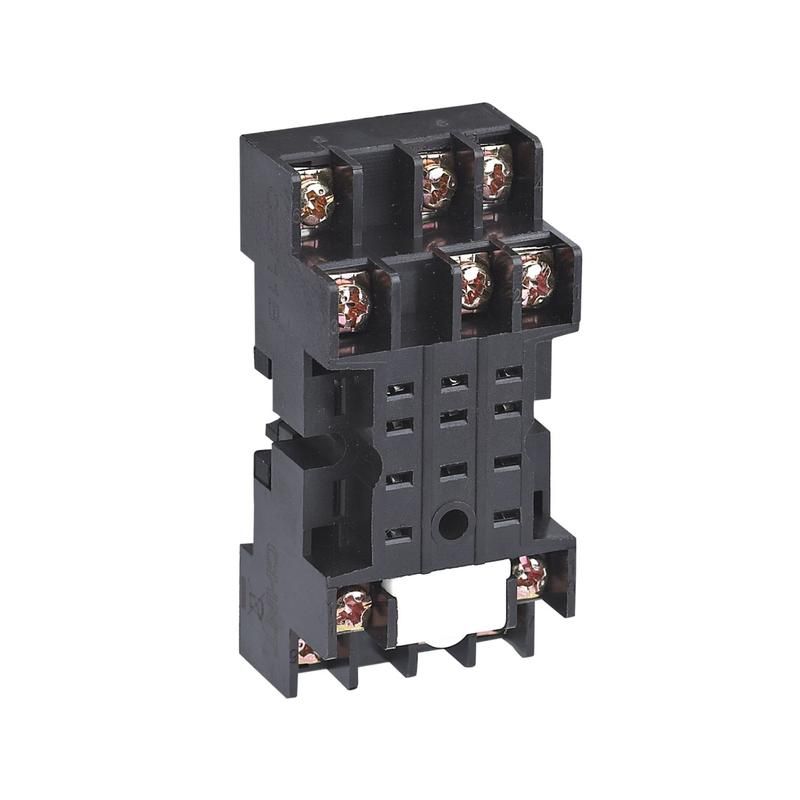

Розетка CZY14A для JZX-22F(D) 4 контакта (R) CHINT 285961

Розетка для реле JZX-22F(D) 4 контакта (R) от CHINT с артикулом 285961 предназначена для быстрого и надёжного подключения реле типа JZX-22F(D) в панелях управления. Штекерный разъём упрощает замену реле без перепайки проводов.

Назначение и область применения

Розетка для реле JZX-22F(D) 4 контакта (R) используется для фиксированной установки в распределительных щитах, пультах управления и автоматических системах. Она позволяет легко менять реле без демонтажа проводки - достаточно вынуть старый модуль и вставить новый. Подходит для промышленного оборудования, конвейеров, систем вентиляции и автоматизации зданий.

Технические характеристики

• Тип подключения: штекерный разъём - обеспечивает механическую фиксацию и электрический контакт через металлические контакты внутри гнезда;
• Количество контактных выводов: 14 - соответствует стандартному расположению контактов реле JZX-22F(D);
• Способ монтажа: прямая установка - крепится на DIN-рейку или панель с помощью встроенных защёлок;
• Материал корпуса: термостойкий пластик, устойчивый к нагреву от работающего реле;
• Рабочий ток: до 10 А (на каждый контакт, согласно спецификации реле JZX-22F(D));
• Напряжение: до 250 В переменного тока.

Совместимость и монтаж

Розетка для реле JZX-22F(D) 4 контакта (R) совместима исключительно с реле серии JZX-22F(D) с четырьмя контактами. Установка выполняется путём вставки реле в гнездо до характерного щелчка - контакты соединяются автоматически. Для монтажа требуется свободная площадь на DIN-рейке или панели размером около 30×20 мм. Нельзя использовать с другими типами реле - даже близкими по внешнему виду - из-за различий в расположении контактов.

Преимущества

• Ускоряет сервисное обслуживание - замена реле занимает менее 30 секунд;
• Исключает ошибки при подключении - контакты всегда находятся в правильном положении;
• Защищает провода от перегрузок и повреждений при частых заменах;
• Высокая надёжность контактов благодаря медным сплавам с серебряным покрытием;
• Стандартный форм-фактор - совпадает с требованиями большинства промышленных панелей.

Ограничения применения

• Не предназначен для работы в условиях постоянной вибрации без дополнительной фиксации;
• Не следует применять в средах с высокой запылённостью без защиты IP выше 54 - сама розетка не имеет герметичной защиты;
• Запрещено подключать нагрузки свыше 10 А на один контакт - возможен перегрев и оплавление;
• Не совместима с реле других серий, включая JZX-22F(E) или аналоги от других производителей.

Примеры использования

• Автоматизация цехового оборудования - розетка для реле JZX-22F(D) 4 контакта (R) устанавливается в панель управления насосом;
• Системы освещения - управление группами светильников через реле с быстрой заменой;
• Линии конвейера - реле срабатывают по сигналу с PLC, а розетка позволяет оперативно заменить неисправный элемент без остановки производства.

Практические советы

• Перед установкой проверьте, что реле JZX-22F(D) полностью совпадает по количеству и расположению контактов - отличаются даже модели с похожими названиями;
• При монтаже на DIN-рейку используйте фиксирующие зажимы - розетка должна плотно сидеть, чтобы избежать искрения;
• Не затягивайте провода слишком сильно - это может деформировать контакты внутри розетки;
• Рекомендуется периодически осматривать контакты на окисление - особенно в помещениях с повышенной влажностью;
• Артикул 285961 от CHINT - единственный подходящий вариант для этой серии; другие розетки с 14 контактами могут не работать.
