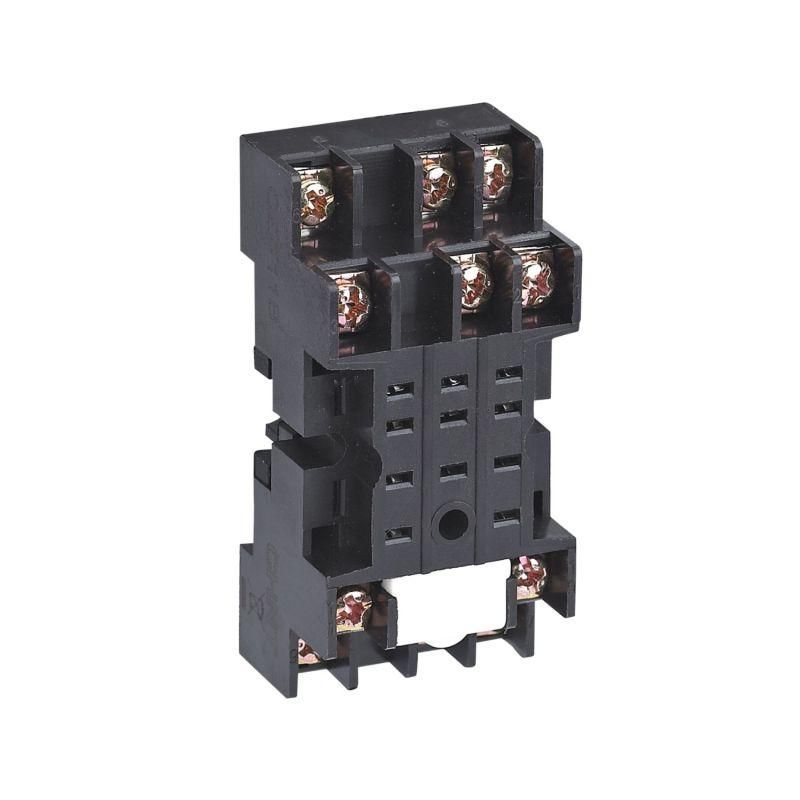

Розетка CZY08A-E для реле JZX-22F(B)/2Z,NJX-13FW(B)/2ZS 2 контакта (R) | 285960 CHINT

Розетка для реле JZX-22F(B)/2Z и NJX-13FW(B)/2ZS от CHINT (артикул 285960) предназначена для быстрого подключения и замены двухконтактных реле в панелях управления. Она обеспечивает надёжный контакт без пайки, упрощает обслуживание и снижает время простоя оборудования.

Назначение и область применения

Розетка 285960 используется для установки реле типов JZX-22F(B)/2Z и NJX-13FW(B)/2ZS. Применяется в системах автоматизации, пультах управления, силовых щитах и устройствах контроля. Подходит для условий, где требуется частая замена реле - например, на производстве, в логистике или на транспорте.

Технические характеристики

• Количество контактов: 2
• Тип совместимых реле: JZX-22F(B)/2Z, NJX-13FW(B)/2ZS
• Материал корпуса: термостойкий пластик
• Конструкция: защёлкивающийся фиксатор для плотного соединения
• Рабочее напряжение: до 250 В переменного тока
• Токовая нагрузка: до 10 А

Совместимость и монтаж

Розетка 285960 совместима исключительно с двумя моделями реле: JZX-22F(B)/2Z и NJX-13FW(B)/2ZS. Установка происходит путём вставки реле в гнездо до характерного щелчка. Клеммы для проводов расположены сбоку - доступны для подключения отверткой. Монтаж выполняется на DIN-рейку шириной 35 мм. Не используйте розетку с другими типами реле - это повредит контакты и нарушит работу цепи.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования низкого напряжения. Произведено компанией CHINT, соблюдающей международные нормы IEC/EN 60947. Корпус выполнен из самозатухающего материала, предотвращающего распространение пламени.

Преимущества

• Ускоряет замену реле - не требует перепайки проводов
• Обеспечивает стабильный контакт благодаря металлическим пружинным контактам внутри
• Защита от случайного выдергивания - есть механическая защёлка
• Удобная маркировка клемм для правильной коммутации

Ограничения применения

• Не предназначен для работы при температуре ниже -25 C и выше +70 C
• Не использовать во взрывоопасных средах
• Запрещено применять с реле других серий - даже если они кажутся похожими
• Не рассчитана на постоянную вибрацию выше 10 Гц с амплитудой более 0.35 мм

Примеры использования

• Автоматические линии сборки - замена реле при выходе из строя без остановки производства
• Щиты управления насосными станциями - удобство сервисного обслуживания
• Конвейеры и питатели - быстрая диагностика и замена управляющих элементов
• Системы освещения с таймерами - минимизация простоев при ремонте

Практические советы

• Перед установкой проверьте, что реле JZX-22F(B)/2Z или NJX-13FW(B)/2ZS полностью совпадают с моделью, указанной на розетке 285960
• При подключении проводов не затягивайте клеммы слишком сильно - это деформирует медные контакты
• Регулярно осматривайте розетку на предмет потемнений или запаха горелого - признаки перегрузки
• Храните резервные розетки 285960 в сухом месте - влага снижает долговечность контактов
• Если реле плохо фиксируется - проверьте целостность защёлки; при необходимости замените всю розетку
