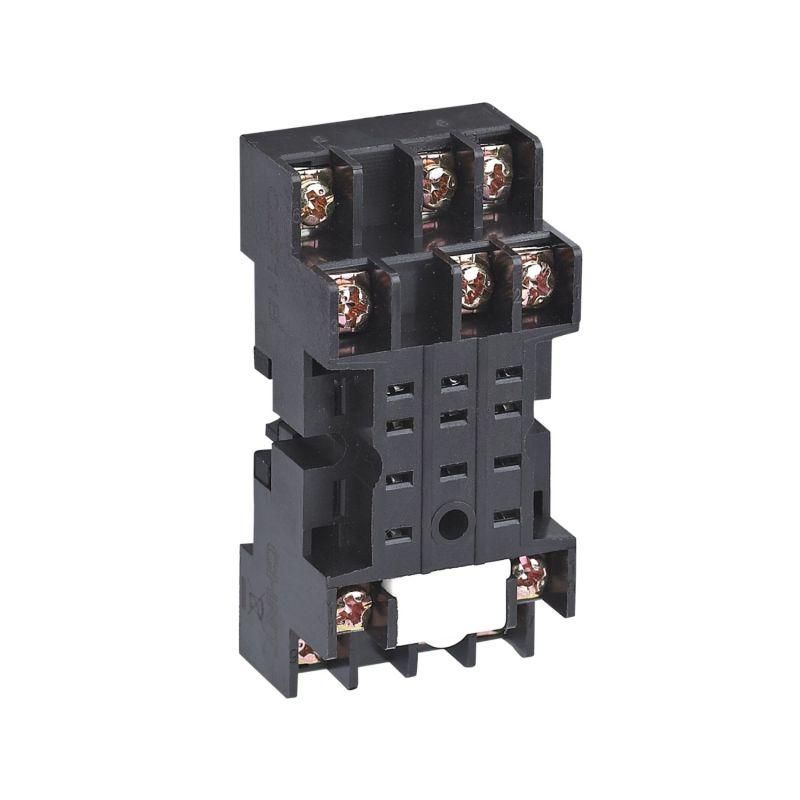

Колодка CZY08A-02 для реле JZX-22F(B)/2ZNJX-13FW(B)/2ZS JZX-18F(L)/2Z 2 контакта (R) CHINT 285962

Колодка для реле CZY08A-02, 2 контакта (R) от бренда CHINT предназначена для быстрого и надёжного подключения реле типов JZX-22F(B)/2ZN, JZX-13FW(B)/2ZS и JZX-18F(L)/2Z. Эта колодка упрощает замену и обслуживание реле в автоматических системах, снижая время простоя оборудования.

Назначение и область применения

Колодка для реле CZY08A-02, 2 контакта (R) используется для фиксированного монтажа на DIN-рейку и подключения реле с соответствующими контактными штырями. Она позволяет легко извлекать и менять реле без перепайки проводов - особенно удобна в системах управления, где требуется частая диагностика или замена компонентов. Подходит для промышленной автоматизации: станков, конвейеров, систем освещения, HVAC и другого оборудования с релейным управлением.

Технические характеристики

• Количество контактов: 2
• Тип совместимых реле: JZX-22F(B)/2ZN, JZX-13FW(B)/2ZS, JZX-18F(L)/2Z
• Монтаж: на DIN-рейку 35 мм
• Материал корпуса: термостойкий пластик (UL94 V-0)
• Рабочий ток: до 10 А (для совместимых реле)
• Рабочее напряжение: до 250 В переменного тока

Совместимость и монтаж

Колодка для реле CZY08A-02, 2 контакта (R) совместима исключительно с указанными моделями реле: JZX-22F(B)/2ZN, JZX-13FW(B)/2ZS и JZX-18F(L)/2Z. Убедитесь, что вы используете именно эти типы - другие реле не войдут в посадочное место. Монтаж осуществляется путём защёлкивания на стандартную DIN-рейку. Клеммы имеют зажимы под винт - подходят провода сечением 0,2–2,5 мм2. Для подключения используйте отвертку с плоским жалом. После установки проверьте плотность фиксации - реле должно щёлкать при вставке и не болтаться.

Безопасность и стандарты

Колодка для реле CZY08A-02, 2 контакта (R) изготовлена из материала, соответствующего норме UL94 V-0 - самозатухающий пластик, устойчивый к возгоранию. Соответствует требованиям IEC 60947-7-1 к соединительным устройствам для реле. Не предназначен для работы во взрывоопасных средах.

Преимущества

• Ускоряет замену реле - не требует отсоединения проводов
• Обеспечивает надёжный электрический контакт благодаря медным контактам с серебряным покрытием
• Имеет ярко выраженные метки L/N/COM, уменьшающие риск ошибок при подключении
• Выдерживает многократные циклы вставки/извлечения реле без потери прочности фиксации

Ограничения применения

• Не подходит для реле других серий - даже внешне похожих
• Не рассчитана на высокие импульсные нагрузки выше 10 А
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации
• Запрещено применять в средах с агрессивными химическими веществами или повышенной влажностью без защиты корпуса

Примеры использования

• Автоматизация производства: замена реле в пульте управления конвейера
• Системы отопления: коммутирование насосов и клапанов через реле
• Освещение: управление группами светильников с помощью релейных модулей
• Щитовые устройства: сборка распределительных шкафов с возможностью быстрой замены неисправных элементов

Практические советы

• Перед установкой проверьте, чтобы контакты реле были чистыми и не деформированными - грязь или изгиб могут вызвать нагрев и плохой контакт
• При подключении проводов затягивайте винты равномерно - перетягивать нельзя, это повредит клеммы
• Если колодка для реле CZY08A-02, 2 контакта (R) используется в шкафу с высокой температурой, обеспечьте достаточную вентиляцию вокруг
• Для сервисного обслуживания всегда отключайте питание перед извлечением реле - даже при отключенном контроллере может сохраняться остаточное напряжение
• Храните запасные колодки в сухом месте - влага может спровоцировать окисление контактов
