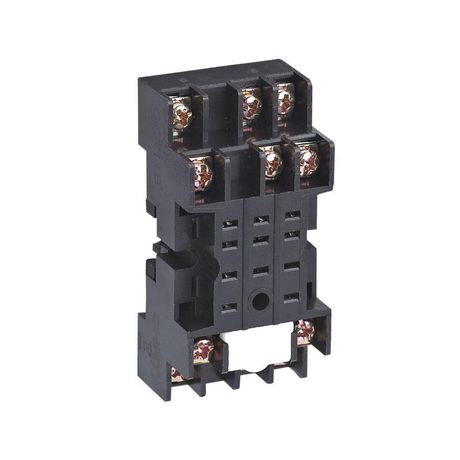

Колодка CZY14А-E для реле JZX-22F(B)/4Z,NJX-13FW(B)/4ZS 4 контакта (R) | 285958 CHINT

Колодка CZY14A-E для реле JZX-22F(B)/4Z и NJX-13FW(B)/4ZS обеспечивает надёжное подключение четырёхконтактных реле типа R в распределительных щитах и автоматизированных системах. Произведённая компанией CHINT, эта колодка предназначена для быстрой замены и упрощённого обслуживания реле без перепайки проводов.

Назначение и область применения

Колодка CZY14A-E используется для установки и фиксации реле JZX-22F(B)/4Z и NJX-13FW(B)/4ZS с четырьмя контактами типа R. Она позволяет легко менять реле при выходе из строя - достаточно вынуть старый модуль и вставить новый. Подходит для применений в промышленной автоматизации: управление двигателями, конвейерами, освещением, системами безопасности и другим оборудованием, где требуется частая замена реле.

Технические характеристики

• Количество контактов: 4
• Тип совместимых реле: JZX-22F(B)/4Z, NJX-13FW(B)/4ZS (тип R)
• Материал корпуса: термостойкий пластик (UL94 V-0)
• Рабочее напряжение: до 250 В переменного тока
• Максимальный коммутируемый ток: 10 А на контакт
• Стандарт крепления: DIN-рейка 35 мм
• Цвет: белый

Совместимость и монтаж

Колодка CZY14A-E совместима исключительно с реле JZX-22F(B)/4Z и NJX-13FW(B)/4ZS, имеющими выводы типа R. Установка происходит путём защёлкивания на стандартную DIN-рейку. Для подключения проводов используются винтовые зажимы - затягивать необходимо равномерно, чтобы избежать повреждения контактов. Перед установкой проверьте соответствие типоразмера реле - неверный выбор приведёт к плохому контакту или невозможности фиксации.

Безопасность и стандарты

Колодка CZY14A-E изготовлена из самозагасающего материала UL94 V-0, что снижает риск распространения пламени при перегреве. Соответствует требованиям IEC 60947-7-1 для компонентов управления. Не предназначен для работы во взрывоопасных средах или при наличии агрессивных химических паров.

Преимущества

• Ускоряет сервисное обслуживание - замена реле занимает менее минуты
• Исключает необходимость перепайки проводов при замене
• Обеспечивает стабильный контакт благодаря точному соответствию геометрии реле
• Защита от случайного выпадения - механическая фиксация на рейке и защёлка на корпусе реле

Ограничения применения

• Не подходит для реле других серий или типов контактов (например, S, T, U)
• Не рекомендовано использование в условиях постоянной вибрации без дополнительной фиксации
• Запрещено использовать при температуре выше +60 C или ниже −25 C
• Не предназначена для высоких импульсных нагрузок свыше 10 А

Примеры использования

• Автоматизация цехового оборудования - замена реле в пульте управления насосом
• Системы освещения на объектах с частыми изменениями режимов работы
• Щитовые устройства в пищевой промышленности, где требуется регулярная диагностика
• Аварийные системы сигнализации с резервными реле

Практические советы

• Перед установкой всегда отключите питание - даже при малых токах есть риск поражения или повреждения контроллера
• Проверяйте плотность соединения после монтажа: легкое покачивание реле указывает на плохую посадку
• При использовании в пыльных помещениях периодически очищайте контакты колодки CZY14A-E сухой кистью
• Храните запасные колодки CZY14A-E в сухом месте - влага может вызвать окисление контактов
• Не используйте силу при установке - если реле не встаёт легко, проверьте правильность модели и ориентацию выводов
