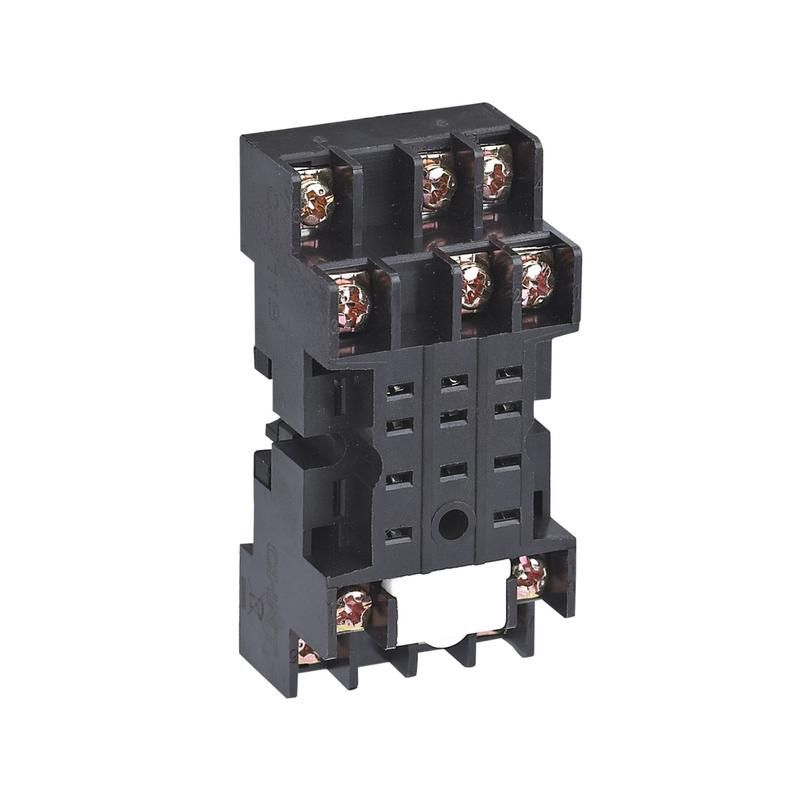

Колодка CZY08A-02 для реле JZX-22F(B)/2Z,NJX-13FW(B)/2ZS, JZX-18F(L)/2Z 2 контакта | 285974 CHINT

Колодка CZY08A-02 от CHINT предназначена для быстрого и надёжного подключения реле серий JZX-22F, NJX-13FW и JZX-18F с двумя контактами. Она упрощает замену и обслуживание реле без перепайки проводов, что особенно ценно в промышленной автоматике.

Назначение и область применения

Колодка CZY08A-02 используется как переходная платформа между силовой цепью и реле типа JZX-22F(B)/2Z, NJX-13FW(B)/2ZS или JZX-18F(L)/2Z. Её основная задача - обеспечить удобную и безопасную замену реле в уже смонтированных системах. Подходит для применений в пультах управления, щитах автоматики, на конвейерах, насосных станциях и других устройствах, где требуется частая замена реле без демонтажа всей системы.

Технические характеристики

• Тип подключения: штекерный разъём - позволяет легко вставлять и извлекать реле без инструментов;
• Количество контактов: 8 - соответствует стандартному расположению выводов реле с двумя группами контактов;
• Способ монтажа: прямая установка - фиксируется на DIN-рейке или поверхности через отверстия в корпусе;
• Совместима с реле: JZX-22F(B)/2Z, NJX-13FW(B)/2ZS, JZX-18F(L)/2Z - все модели с одинаковым шагом контактов;
• Материал корпуса: термостойкий пластик - выдерживает температуры до +85 C;
• Рабочее напряжение: до 250 В переменного тока - для контрольных цепей и слаботочных нагрузок.

Совместимость и монтаж

Колодка CZY08A-02 совпадает по геометрии с базовыми реле серии JZX-22F и аналогичными моделями. Для монтажа достаточно зафиксировать её на DIN-рейке или закрепить в панели с помощью встроенных крепёжных отверстий. После этого реле просто вставляется в колодку до характерного щелчка. Направление вставки важно - контакты должны точно совпасть с гнездами. Перед установкой проверьте, чтобы выводы реле были чистыми и не деформированы.

Безопасность и стандарты

Колодка CZY08A-02 соответствует требованиям безопасности для устройств управления низковольтной аппаратурой. Произведена в соответствии с внутренними стандартами CHINT, обеспечивающими изоляцию и тепловую стойкость. Не имеет официальной сертификации по ГОСТ/IEC, но применяется в промышленных системах, соблюдающих нормы IEC 60947-5-1.

Преимущества

• Ускоряет замену реле - не требует отсоединения проводов;
• Снижает риск ошибок при подключении - контакты жестко зафиксированы в правильном порядке;
• Защищает контакты реле от механических повреждений во время замены;
• Поддерживает работу в условиях вибраций - прочная фиксация предотвращает самопроизвольное выпадение реле.

Ограничения применения

• Не предназначен для работы с токами выше 10 А - превышение может вызвать нагрев и оплавление контактов;
• Не рассчитана на использование вне помещений - отсутствует защита от влаги и пыли (IP-класс не указан);
• Несовместима с реле других типов, даже если они имеют два контакта - отличается шаг и форма выводов;
• Не рекомендуется использовать в цепях постоянного тока свыше 30 В - возможна дуга при коммутации.

Примеры использования

• Замена реле JZX-22F в панели управления станком - можно вынуть старый и вставить новый за 10 секунд;
• Обслуживание системы аварийной остановки на конвейере - минимизация времени простоя;
• Настройка тестового стенда - возможность быстро менять реле для проверки различных сценариев.

Практические советы

• Перед установкой проверьте, что реле JZX-22F(B)/2Z или другое совместимое устройство имеет именно 8-контактное исполнение - некоторые версии имеют другие pinout;
• Избегайте усилия при вставке - если реле не встаёт легко, не используйте инструменты; возможно, есть загрязнение или деформация;
• При длительной работе в помещениях с высокой температурой следите за состоянием корпуса колодки - при потемнении или запахе горелого - замените;
• Для долговечности периодически осматривайте контакты колодки - окисление снижает надёжность соединения;
• Артикул 285974 от CHINT - единственный номер для заказа оригинальной колодки CZY08A-02, совместимой с вашими реле.
