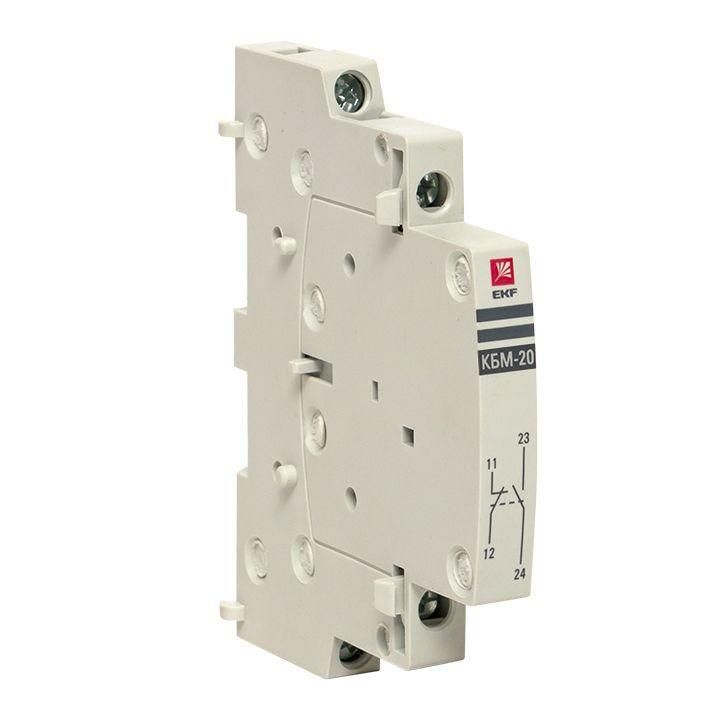

Контакт боковой дополнительный КБМ-20 2NO для КМ PROxima | km-cs-20 EKF

Контакт боковой дополнительный КБМ-20 2NO для контакторов КМ от EKF - компонент для расширения управляющих возможностей модульных контакторов серии PROxima. Устанавливается сбоку на контактор, обеспечивает два дополнительных замыкающих контакта для управления цепями контроля и сигнализации.

Назначение и область применения

Контакт боковой дополнительный КБМ-20 2NO для контакторов КМ предназначен для установки на модульные контакторы КМ серии PROxima. Он добавляет два нормально разомкнутых (НО) контакта, которые используются для передачи сигналов в системы автоматизации: управление индикацией, блокировки, логические цепи, датчики состояния. Подходит для применений в панелях управления, станках, конвейерах, системах вентиляции и других устройствах, где требуется расширить число доступных контактов без замены основного контактора.

Технические характеристики

• Количество нормально разомкнутых контактов: 2
• Номинальный рабочий ток: 6 А при напряжении 230 В переменного тока (AC-15)
• Тип подключения: винтовые зажимы
• Способ монтажа: боковая установка на контактор
• Исполнение: встраиваемый (не самостоятельное устройство, работает только совместно с контактором КМ)
• Гарантийный срок: 84 месяца
• Количество переключателей сигнала неисправности: 2 (сигнализация отказа контактора через дополнительные контакты)

Совместимость и монтаж

Контакт боковой дополнительный КБМ-20 2NO для контакторов КМ совместим только с модульными контакторами КМ серии PROxima. Монтаж выполняется путём фиксации на боковой поверхности контактора - специальный крепёжный механизм обеспечивает точную посадку и надёжный электрический контакт. Для подключения проводов используется винтовой зажим: рекомендуется использовать жилы сечением до 2,5 мм2. Перед установкой убедитесь, что свободное место на корпусе контактора соответствует габаритам КБМ-20. Нельзя устанавливать более одного такого контакта на один контактор - ограниченная площадь бокового крепления.

Безопасность и стандарты

Контакт боковой дополнительный КБМ-20 2NO для контакторов КМ соответствует требованиям международных стандартов на коммутационные аппараты. Применяется в соответствии с классом исполнения IP20 - не предназначен для работы во влажной среде или на открытом воздухе. Электрическая изоляция и теплостойкость обеспечивают безопасную работу при температуре от -25C до +60C.

Преимущества

• Увеличивает количество доступных контактов без замены основного контактора - экономит время и стоимость ремонта
• Фиксируется механически, исключает случайное отсоединение
• Переключающие контакты работают синхронно с главным контактором - гарантирует точность сигнализации
• Поддерживает функцию сигнализации неисправности - полезно для диагностики в сложных системах
• Высокая долговечность: гарантированный срок службы 7 лет

Ограничения применения

• Не является автономным устройством - требует наличия совместимого контактора КМ
• Работает только с контактами типа КМ; несовместим с другими сериями или брендами
• Нельзя использовать в цепях постоянного тока выше 24 В - указаны параметры только для AC-15
• Запрещено применение в условиях повышенной запылённости, влаги или химически активной среде - степень защиты IP20
• Максимально допустимо одно устройство на один контактор - нельзя устанавливать несколько КБМ-20 одновременно

Примеры использования

• Сигнализация включения/выключения насоса в системе водоснабжения через лампу на щите управления
• Блокировка другого оборудования при срабатывании контактора (например, остановка конвейера при перегрузке)
• Передача сигнала “неисправность” в PLC для формирования аварийного протокола
• Управление световым индикатором на панели оператора при работе двигателя

Практические советы

• Выбирайте Контакт боковой дополнительный КБМ-20 2NO для контакторов КМ только при необходимости расширения числа контактов - он не заменяет реле или модули ввода-вывода
• Проверьте наличие свободного места на боковой стороне контактора перед заказом - некоторые модели имеют уже установленные аксессуары
• При подключении используйте качественные медные провода с обжимом - плохой контакт вызывает нагрев и выход из строя
• При обслуживании не отключайте питание только самого контакта - необходимо отключить весь контактор КМ
• Артикул km-cs-20 - это официальная ссылка на продукт в каталоге EKF; сохраняйте её при закупке запчастей
