Контактор модульный КМ 16А 2NО (1 мод.) EKF PROxima | km-1-16-20

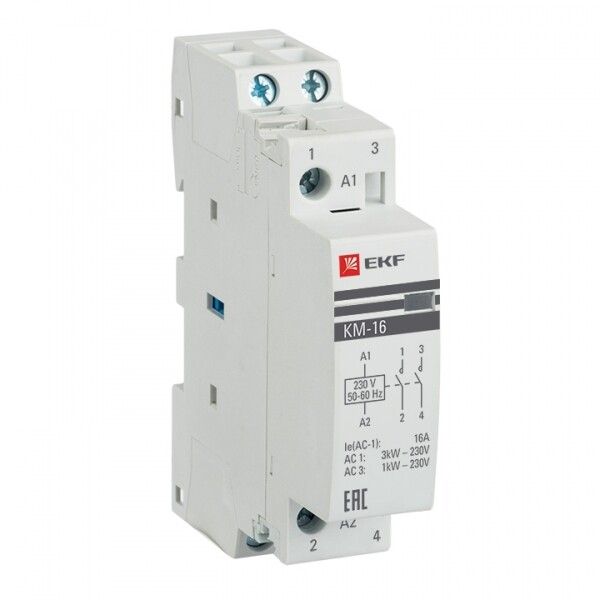

Контактор модульный EKF PROxima km-1-16-20 - устройство для дистанционного включения и отключения электрических цепей переменного тока, рассчитанное на работу в распределительных щитах с DIN-рейкой. Подходит для управления нагрузками до 16 А, в том числе двигателями, освещением и нагревательными элементами.

Назначение и область применения

Контактор модульный EKF PROxima km-1-16-20 предназначен для частого включения и отключения электрических цепей переменного тока. Его используют там, где требуется автоматизация управления оборудованием: в системах вентиляции, насосах, конвейерах, светильниках, тепловых аппаратах и других устройствах с мощностью до 6,5 кВт при 400 В.

Технические характеристики

• Номинальный ток: 16 А (переменный ток AC)
• Номинальное напряжение главной цепи: 400 В
• Номинальное напряжение катушки управления: 230 В (AC, 50 Гц)
• Количество нормально-открытых контактов: 2
• Количество силовых полюсов: 1
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от воды и пыли)
• Максимальное сечение кабеля: 25 мм2 (для меди и алюминия)
• Климатическое исполнение: УХЛ4 (работает при температуре от -25C до +40C)
• Глубина монтажа: 60 мм
• Максимальная нагрузка люминесцентными лампами: 576 В·А
• Категория применения: AC-1 (резистивные и индуктивные нагрузки, например, нагреватели, двигатели без пуска под нагрузкой)
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Контактор модульный EKF PROxima km-1-16-20 устанавливается на стандартную DIN-рейку шириной 35 мм. Размер одного модуля позволяет компактно разместить его в распределительном щите рядом с автоматическими выключателями и УЗО. Для подключения используется два входа на катушку управления (A1/A2) и две пары выходных контактов (L1/T1, L2/T2). Монтаж не требует специальных инструментов - фиксация осуществляется защелкой. Обязательно соблюдайте посадочный диаметр 60 мм - он определяет минимальную глубину шкафа.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 51731-2001 (МЭК 61095-92) и ГОСТ Р 50030.4.1-2002. Эти стандарты гарантируют надежность коммутации, безопасность при перегрузках и соответствие международным нормам для электрооборудования. Применение в соответствии с категорией AC-1 исключает риск повреждения контактов при запуске двигателей под нагрузкой.

Преимущества

• Компактный формат - занимает всего один модуль, экономит место в щите
• Поддерживает коммутацию как медных, так и алюминиевых проводов
• Высокая долговечность благодаря механической прочности и гарантированному сроку службы 7 лет
• Надежная работа при колебаниях температуры - работает даже при -25 C
• Простота диагностики: состояние контактов легко проверить визуально после отключения питания

Ограничения применения

• Не предназначено для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не обеспечивает защиту от внешней среды
• Не рекомендуется для частого пуска двигателей под нагрузкой (категория AC-1 не предусматривает высоких импульсных токов)
• Катушка управления рассчитана только на 230 В - нельзя использовать с 110 В или постоянным током
• Не подходит для управления светодиодными источниками света с малым потребляемым током - возможны проблемы с надежным срабатыванием

Примеры использования

• Автоматический контроль освещения в производственных помещениях через таймер или датчик движения
• Управление циркулярным станком или воздушным компрессором по сигналу от PLC
• Включение группы нагревателей в системе отопления
• Коммутирующее устройство в системе кондиционирования воздуха

Практические советы

• При подключении кабелей используйте наконечники - особенно при работе с алюминием, чтобы избежать окисления и плохого контакта
• Не забывайте про свободное пространство вокруг контактора - необходима вентиляция для отвода тепла при длительной нагрузке
• Проверьте совпадение напряжения катушки (230 В) с питанием вашей системы управления - неверное напряжение приведёт к отказу срабатывания
• Для защиты от скачков напряжения можно установить варистор или RC-цепь на выводы катушки управления
• При использовании в холодных помещениях убедитесь, что температура не опускается ниже -25 C - это предельное значение для серий PROxima
