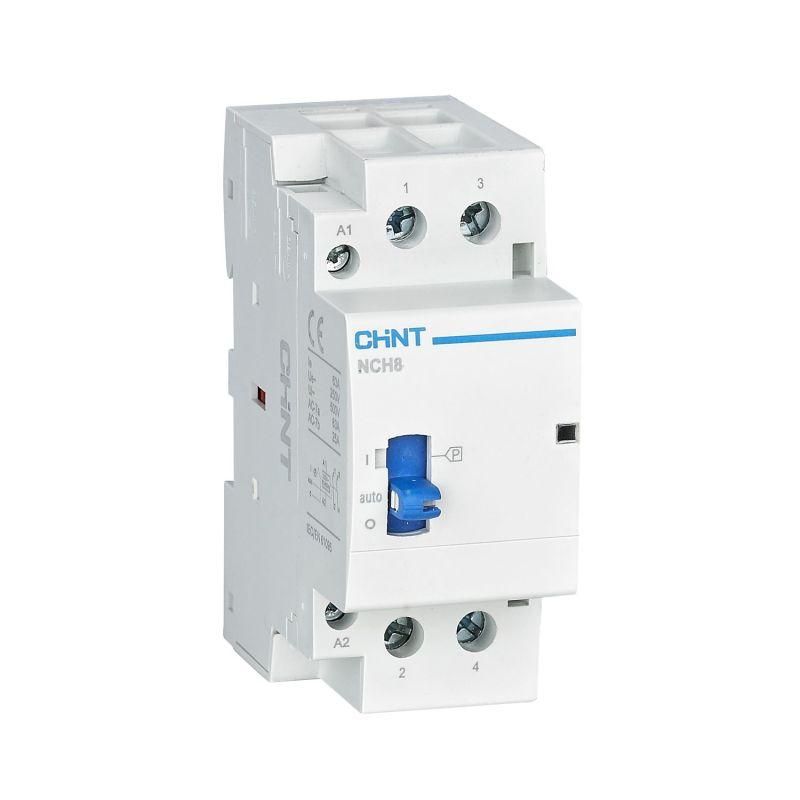

Контактор модульный NCH8-16M/20 AC 220-240В 50/60Гц ручное управление (R) CHINT 257400

Контактор модульный с ручным управлением CHINT NCH8-16M/20 AC 220-240В 50/60Гц (R) предназначен для частого включения и отключения нагрузки до 16 А в сетях переменного тока. Устройство устанавливается на DIN-рейку и подходит для автоматизации оборудования с ручным управлением.

Назначение и область применения

Контактор CHINT NCH8-16M/20 используется для коммутации силовых цепей с активной или слабоиндуктивной нагрузкой. Он применяется там, где требуется ручное включение и выключение - например, в системах освещения, тепловых аппаратах, насосах, вентиляторах и маломощных станках. Отличается от автоматических контакторов тем, что не получает сигнал с внешнего устройства - управление осуществляется физическим переключением рычага.

Технические характеристики

• Номинальное рабочее напряжение: 230 В переменного тока (AC)
• Напряжение цепи управления: 230 В - совпадает с рабочим напряжением, управление происходит напрямую через контактную группу
• Номинальный рабочий ток: 16 А при 230 В AC
• Количество нормально открытых (НО) контактов: 2 - используются для замыкания силовой цепи при включении
• Количество нормально закрытых (НЗ) контактов: 0 - нет контактов для размыкания при отключении
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов более 12,5 мм, но не защищён от воды и пыли
• Частота: 50/60 Гц - работает в сетях стандарта Европы и России

Совместимость и монтаж

Контактор CHINT NCH8-16M/20 монтируется на стандартную DIN-рейку шириной 35 мм. Его компактная форма позволяет установить несколько устройств рядом без перегрева. Для подключения провода используйте зажимы сечением до 2,5 мм2 - они рассчитаны на ток 16 А. Переключатель расположен на лицевой стороне - легко доступен для ручного управления. Подключение входа и выхода не требует полярности - можно подключать любым способом.

Безопасность и стандарты

Изготовлен из самозатухающего материала, соответствующего требованиям UL94 V-0. Конструкция исключает случайное прикосновение к токоведущим элементам благодаря корпусу с защитой IP20. На передней панели нанесена схема подключения - снижает риск ошибок при монтаже. Соответствует международному стандарту IEC 60947-4-1 для контакторов класса AC-1.

Преимущества

• Модульное исполнение - удобно для сборки распределительных щитов
• Удобный ручной переключатель - позволяет оперативно отключить нагрузку без демонтажа
• Высокая изоляция материалов - повышает безопасность при длительной работе
• Наглядная схема на корпусе - ускоряет монтаж и обслуживание
• Энергоэффективность - минимальные потери на холостом ходе

Ограничения применения

• Не предназначено для работы во влажных средах - степень защиты IP20 не допускает попадание влаги
• Не подходит для частого включения индуктивных нагрузок выше 16 А - возможен износ контактов
• Отсутствие НЗ-контактов - нельзя использовать для функций аварийного отключения или блокировки
• Работает только при напряжении 220–240 В - несовместим с 12 В, 24 В или 380 В системами

Примеры использования

• Ручное включение/выключение системы принудительной вентиляции в помещении
• Управление мощными светильниками в цеху или на складе
• Подключение электронагревателя в термокамере
• Автоматизация малогабаритного станка с кнопочным пультом

Практические советы

• Перед установкой проверьте соответствие нагрузки - не превышайте 16 А и 230 В
• Используйте клеммы с правильным сечением - провода больше 2,5 мм2 могут плохо фиксироваться
• Не устанавливайте в местах с повышенной запылённостью - IP20 не обеспечивает защиту от пыли
• При необходимости блокировки или сигнализации - выбирайте модель с НЗ-контактами, например, NCH8-16M/20 с другим окончанием
• Проверяйте положение рычага после монтажа - он должен свободно перемещаться без усилия
