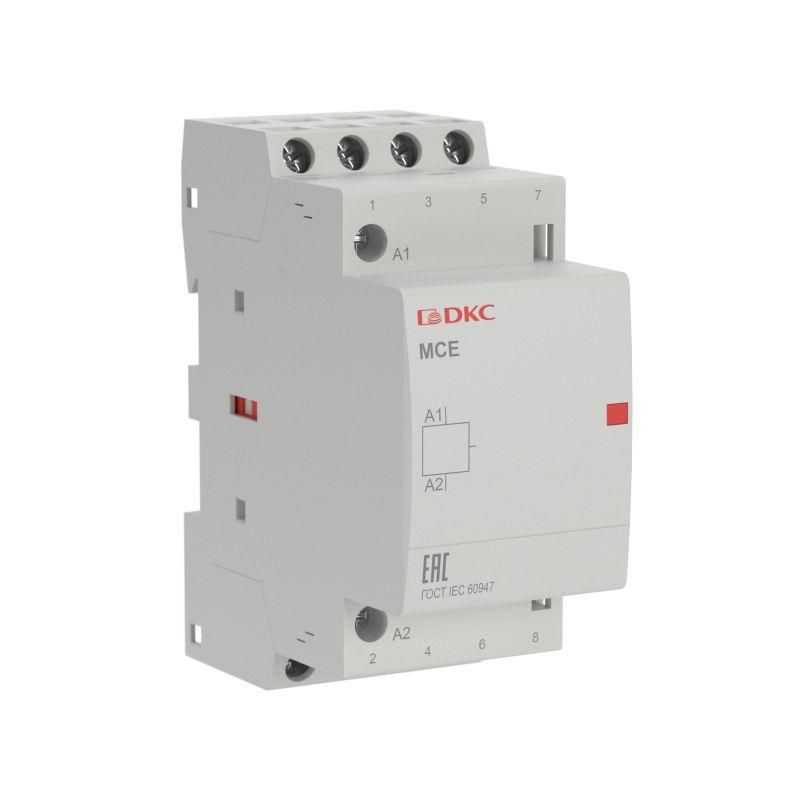

Контактор модульный YON max типа MCE, 4P, 16A, 240В, 2НО+2НЗ | MCE-16-22-A240 DKC ДКС

Контактор модульный типа MCE, 4 полюса, 16 А, 240 В, 2 нормально-открытых + 2 нормально-закрытых от бренда DKC (ДКС) - устройство для автоматического включения и выключения нагрузок в распределительных щитах. Артикул mce-16-22-a240 подходит для установки на DIN-рейку и работает с управлением от сети 240 В AC.

Назначение и область применения

Контактор модульный типа MCE используется для дистанционного управления мощными электрическими нагрузками: двигателями, нагревателями, освещением, насосами. Подходит для систем автоматизации, промышленного оборудования, конвейеров, вентиляции и HVAC. Устанавливается в силовые шкафы и распределительные щиты с DIN-рейкой. Контакты позволяют одновременно управлять основной цепью и сигнализацией или блокировками через вспомогательные контакты.

Технические характеристики

• Номинальный ток: 16 А - способен коммутировать нагрузки до этой величины в постоянном режиме
• Номинальное напряжение: 240 В AC - предназначена для сетей переменного тока 240 В
• Количество полюсов: 4 - четыре отдельных силовых контакта для трёх фаз и нуля или двух цепей
• Вспомогательные контакты: 2 нормально-открытых (НО) + 2 нормально-закрытых (НЗ) - используются для управления сигналами, блокировками, индикацией состояния
• Напряжение цепи управления: 240 В AC - катушка срабатывает при подаче именно этого напряжения
• Категория применения: AC-3 - оптимизирована для коммутации асинхронных двигателей с нагрузкой при запуске
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами >12,5 мм; не защищён от воды и пыли
• Глубина монтажа: 66 мм - требует свободного места в шкафу за DIN-рейкой
• Количество модулей: 2 - занимает два стандартных модуля шириной 17,5 мм каждый
• Ручной переключатель: да - позволяет вручную включить/выключить контакт, даже при отсутствии питания на катушке
• Механическая износостойкость: 5 млн циклов - долгий срок службы при частых срабатываниях

Совместимость и монтаж

Контактор модульный типа MCE монтируется на стандартную DIN-рейку TS35. Для подключения используйте провода сечением до 2,5 мм2 - подходят под зажимы на всех контактах. Обязательно проверьте соответствие напряжения катушки (240 В AC) и нагрузки. Монтаж возможен только в закрытом щите - IP20 не обеспечивает защиту от внешней среды. Учитывайте глубину 66 мм: передняя стенка шкафа должна иметь достаточное отверстие для доступа к рычагу ручного переключения.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC 60947-4-1 для контакторов категории AC-3. Соответствует директивам CE и RoHS. Гарантия производителя - 5 лет при соблюдении условий эксплуатации. Не применяйте в взрывоопасных зонах - отсутствует взрывозащита.

Преимущества

• Высокая надёжность благодаря механической износостойкости 5 млн циклов
• Интегрированный ручной переключатель - удобен для обслуживания и диагностики
• Чёткое разделение НО и НЗ контактов - позволяет реализовать сложные алгоритмы управления без дополнительных реле
• Компактный формат (2 модуля) - экономит место в щите
• Поддержка напряжения 240 В AC на катушке - совместим с большинством европейских и промышленных систем управления

Ограничения применения

• Не подходит для постоянного тока - только переменный ток 240 В
• IP20 не допускает установку во влажных, пыльных или открытых помещениях
• Не рассчитан на токи выше 16 А - превышение вызовет перегрев и выход из строя
• Требуется точное соответствие напряжения катушки: при подаче 110 В или 380 В контактор не сработает или повредится
• Не предназначен для частого пуска двигателей свыше 10 раз в час - риск перегрева катушки

Примеры использования

• Автоматическое включение теплового насоса по сигналу термостата
• Управление конвейером через PLC с индикацией состояния через НЗ контакт
• Переключение резервного генератора - основная цепь отключается, резерв включается через НО контакты
• Система освещения с аварийной кнопкой отключения (ручной переключатель)

Практические советы

• При замене старого контактора проверьте тип катушки - 240 В AC отличается от 24 В DC или 110 В AC
• Для защиты от скачков напряжения рекомендуется установить RC-фильтр или варистор на вход катушки
• При использовании в цепях с индуктивной нагрузкой (двигатели) обязательно примените дугогашение или TVS-диоды
• Не затягивайте клеммы слишком сильно - можно повредить пластиковые корпуса
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - особенно при работе с двигателями
• Артикул mce-16-22-a240 имеет аналоги в серии YON max - при необходимости замены ищите совпадение по числу полюсов, току и напряжению катушки
