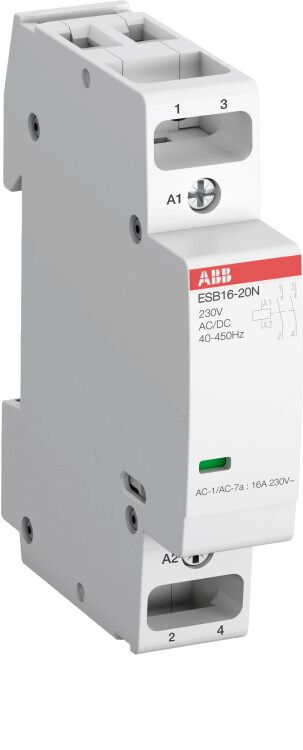

Контактор ESB16-20N-06 модульный (16А АС-1, 2НО), катушка 230В AC/DC | 1SBE111111R0620 ABB

Контактор модульный ESB16-20N-06 (16А АС-1, 2НО), катушка 230В AC/DC - это компактное устройство для дистанционного включения и отключения одно- и трехфазных нагрузок, управляемое сигналом 230 В переменного или постоянного тока. Продукт из серии ESB..N от ABB подходит для установки на DIN-рейку и применяется в бытовых, коммерческих и промышленных системах автоматизации.

Назначение и область применения

Контактор модульный ESB16-20N-06 используется для управления электроприборами средней мощности: нагревательными элементами, насосами, вентиляторами, светильниками и другими нагрузками до 16 А. Подходит для систем автономного управления, автоматических выключателей, систем теплоснабжения, кондиционирования и промышленных конвейеров. Благодаря возможности работы от переменного и постоянного тока, контактную катушку можно подключить к широкому спектру источников управления - от PLC до кнопочных постов.

Технические характеристики

• Номинальный ток: 16 А (класс АС-1 - активные нагрузки)
• Напряжение катушки управления: 230 В AC/DC
• Рабочее напряжение силовой цепи: 220–250 В
• Количество силовых полюсов: 2
• Количество нормально замкнутых (НО) контактов: 2
• Исполнение: нереверсивное
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Глубина монтажа: 58 мм
• Тип подключения: зажимной винтовой контакт
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Количество модулей: 1 (ширина 17,5 мм)
• Категория применения: 7 - для управления двигателями и прочими индуктивными нагрузками
• Поддерживает дополнительную комплектацию: фиксаторы, вспомогательные контакты, гашение дуги

Совместимость и монтаж

Контактор ESB16-20N-06 совместим со всеми стандартными DIN-рейками типа TS35. Установка занимает несколько секунд: просто защелкните устройство на рейке. Для подключения используйте провода сечением до 4 мм2 - они надежно фиксируются винтовыми зажимами. Обязательно проверьте соответствие напряжения катушки (230 В AC/DC) источнику управления. Монтаж возможен в распределительных щитах с достаточным свободным объемом - глубина устройства составляет 58 мм, что требует учета при планировании компоновки.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность - не устанавливайте в условиях повышенной влажности, пыли или открытых площадках. Встроенный демпфер перенапряжений снижает риск повреждения контролирующей аппаратуры при отключении катушки.

Преимущества

• Бесшумная работа благодаря оптимизированному сердечнику - подходит для помещений с высокими требованиями к шуму
• Низкое энергопотребление катушки - экономично при длительном включении
• Поддержка AC/DC - универсальность в выборе управляющего сигнала
• Встроенная защита от импульсных перенапряжений - продлевает срок службы управляющих устройств
• Легкая совместимость с аксессуарами серии ESB..N - возможность расширения функционала

Ограничения применения

• Не предназначен для работы в условиях влажности, запыления или агрессивной среды - степень защиты IP20 исключает использование вне закрытых щитов
• Не рассчитан на частые включения/выключения свыше 600 раз в час - для таких режимов требуется специализированный контактор
• Не подходит для управления нагрузками выше 16 А - превышение тока вызывает перегрев и выход из строя
• Не имеет механической блокировки - нельзя использовать как разъединитель

Примеры использования

• Автоматическое включение системы отопления по сигналу термостата
• Управление насосом в системе водоснабжения через PLC
• Переключение освещения в торговых помещениях по расписанию
• Контроль работы вентиляторов в HVAC-системах
• Удалённое отключение оборудования при аварийной ситуации

Практические советы

• При использовании с постоянным током на катушке убедитесь, что полярность соблюдена - хотя контактор работает с любым током, некорректное подключение может снизить долговечность
• Для увеличения надёжности рекомендуется применять дополнительный вспомогательный контакт (например, ESB-AUX) для обратной связи в системе управления
• Проверяйте плотность затяжки винтов - недостаточно затянутый контакт вызывает нагрев, слишком сильный - повреждает медную жилу
• При проектировании щита учтите, что глубина 58 мм включает сам контакт и необходимый зазор для проводов - не располагайте другие устройства вплотную сзади
• Эта модель не подходит для управления двигателем с высоким пусковым током - для этого выбирайте контакторы с категорией применения AC-3
