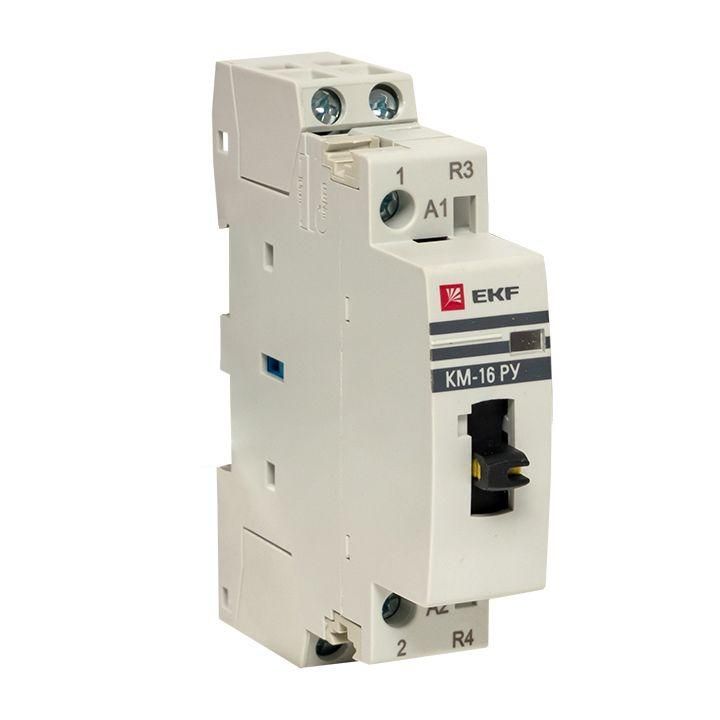

Контактор модульный КМ РУ 16А 1NO+1NC (1 мод.) EKF PROxima | km-1m-16-11

Контактор модульный КМ РУ 16А 1 нормально открытый + 1 нормально закрытый (1 модуль) от EKF предназначен для частого включения и отключения нагрузок до 16 А в цепях переменного тока. Этот контактный аппарат легко устанавливается на DIN-рейку и подходит для автоматизации бытовых и промышленных устройств - от освещения до малой электрооборудования.

Назначение и область применения

Контактор модульный КМ РУ 16А используется для удалённого управления электрическими нагрузками через слабые сигналы управления. Подходит для работы с нагревательными элементами, светильниками, насосами, вентиляторами и другими устройствами, требующими надёжной коммутации. Применяется в распределительных щитах, системах автоматического контроля, на производствах и в объектах ЖКХ.

Технические характеристики

• Номинальный ток: 16 А - способен выдерживать постоянную нагрузку до этого значения без перегрева.
• Номинальное напряжение: 230–400 В - работает в сетях с таким уровнем напряжения.
• Напряжение катушки управления: 184–253 В - требуется питание именно в этом диапазоне для надёжного срабатывания; оптимально - 220 В.
• Тип тока: переменный (AC) - не постоянному току.
• Количество контактов: один нормально открытый (НО) и один нормально закрытый (НЗ) - позволяют реализовать базовые схемы управления, включая реверс и блокировки.
• Количество полюсов: 2 - коммутируются два фазных провода, что достаточно для однофазных нагрузок.
• Мощность ламп накаливания: до 1000 Вт - можно использовать для управления групповым освещением.
• Способ монтажа: на DIN-рейку - совместим со всеми стандартными шкафами и щитами.
• Количество модулей: 1 - занимает минимальное место в щите.
• Степень защиты IP20: защищён от доступа пальцев и крупных предметов, но не от пыли и воды - применяется только внутри закрытых щитов.
• Глубина монтажа: 60 мм - необходимо учитывать этот размер при проектировании места установки.
• Категория применения: AC-1 - предназначены для коммутации активных нагрузок (например, heaters, лампы); не рекомендованы для двигателей с высоким пусковым током.
• Гарантийный срок: 84 месяца - длительная гарантия от производителя EKF.

Совместимость и монтаж

Контактор модульный КМ РУ 16А устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения входящих и выходящих проводов используются зажимы с моментом затяжки около 0,5–0,7 Нм. Можно подключать как медные, так и алюминиевые провода - предварительно зачищенные и, при необходимости, оконцованные. Устройство имеет ручной переключатель - позволяет проверить работоспособность вручную без подачи питания на катушку. Глубина 60 мм требует достаточного свободного пространства в щите - особенно важно при плотном расположении других модулей.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов для модульного оборудования. Защита IP20 исключает случайный доступ к токоведущим частям, но не обеспечивает герметичность - поэтому применение вне щита запрещено. Отключение происходит при потере напряжения на катушке - функция “нулевой защиты” повышает безопасность при аварийных отключениях сети.

Преимущества

• Компактный формат - всего 1 модуль, экономит место в щите.
• Чёткая механическая индикация состояния - положение рычага показывает, включен ли контакт.
• Поддержка двух типов проводов - гибкость при ремонте и модернизации старых систем.
• Высокая долговечность - гарантировано более 7 лет службы при соблюдении условий эксплуатации.
• Возможность дополнительной комплектации - можно заказать вспомогательные контакты, RC-цепочки или блокировочные механизмы.

Ограничения применения

• Не предназначен для коммутации индуктивных нагрузок с большим пусковым током - например, мощных асинхронных двигателей.
• Работает только при переменном токе - нельзя использовать в цепях постоянного тока.
• IP20 - недопустимо использование во влажных помещениях, на улице или в местах с повышенной запылённостью без дополнительной защиты.
• Катушка рассчитана на 184–253 В - при напряжении ниже 184 В возможны отказы в срабатывании, выше 253 В - риск перегрева.

Примеры использования

• Автоматическое управление освещением в помещении - включение/выключение группы ламп по таймеру или датчику движения.
• Управление тепловыми завесами или масляными радиаторами в офисах и складах.
• Коммутация воздушных насосов в системах вентиляции.
• Функциональный элемент в схемах автоматических щитов - например, в связке с термореле или PLC.

Практические советы

• Выбирая КМ РУ 16А, убедитесь, что ваша катушка получает стабильное напряжение 220 В +-10%. Колебания могут вызвать зависание контакта.
• При использовании алюминиевых проводов обязательно используйте переходники или специальные наконечники - они снижают риск ослабления контакта со временем.
• Не забывайте про глубину монтажа - 60 мм. Это влияет на выбор типа щита и возможность установки рядом с другим оборудованием.
• Если нужна сигнализация состояния - используйте дополнительные контакты, доступные в комплектации.
• Этот контактный аппарат - отличный вариант для замены старых немодульных контакторов в существующих щитах благодаря совместимости с DIN-рейкой.
