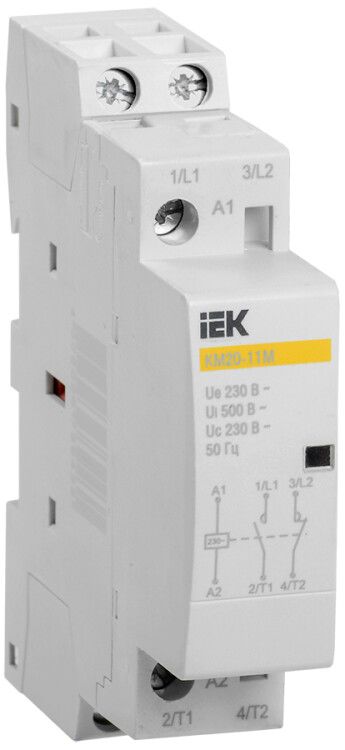

Контактор модульный KARAT КМ20-11М 20А 230В AC IEK MKK11-20-11

Контактор модульный КМ20-11М AC - устройство для удалённого включения и отключения электрооборудования в цепях переменного тока. Применяется в системах автоматизации, особенно там, где важна надёжность, компактность и долгий срок службы. Произведён бренда IEK (ИЭК), артикул mkk11-20-11, относится к серии KARAT.

Назначение и область применения

Контактор модульный КМ20-11М AC предназначен для коммутации слабоиндуктивных нагрузок - таких как нагревательные элементы, освещение, малые насосы, вентиляторы и другие устройства с активной или малоиндуктивной характерной нагрузкой. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах. Часто используется в системах автоматического управления: управление теплом, светом, кондиционированием, конвейерными линиями.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальное рабочее напряжение: 230 В
• Номинальный ток: 20 А
• Количество силовых полюсов: 2
• Напряжение катушки управления: 230 В AC
• Подключение проводов: зажимное, пружинное - позволяет быстро закрепить кабель без инструментов
• Максимальное сечение кабеля: 10 мм2
• Способ монтажа: на DIN-рейку шириной 35 мм
• Количество нормально открытых контактов: 1 (NO)
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли
• Исполнение: нереверсивное - работает только в одном направлении, не переключает полярность
• Количество модулей: 1 (занимает один модуль на DIN-рейке)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, без воздействия агрессивной среды
• Соответствует стандарту: ГОСТ Р 51731-2001

Совместимость и монтаж

Контактор модульный КМ20-11М AC совместим со всеми типами стандартных DIN-реек 35 мм, используемых в современных распределительных щитах. Для монтажа достаточно защёлкнуть корпус на рейку - фиксация происходит самоблокирующим механизмом. Подключение входящих и выходящих проводов осуществляется через пружинные зажимы: достаточно вставить подготовленный провод (до 10 мм2) и затянуть винт. Обязательно проверьте соответствие сечения кабеля и номинала тока - превышение может вызвать перегрев. Катушка управления рассчитана исключительно на 230 В переменного тока - нельзя использовать с постоянным током или другими напряжениями.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 51731-2001, что гарантирует безопасную работу в условиях домашних и промышленных сетей. Защита IP20 предотвращает случайный контакт с токоведущими частями, однако не обеспечивает герметичность - не применяйте во влажных, пыльных или наружных условиях. Отсутствие функции реверса делает его безопасным для одностороннего управления, исключая риск противофазного замыкания.

Преимущества

• Высокая механическая и электрическая износостойкость - выдерживает более 1 млн операций включения/выключения
• Низкий уровень шума при работе - идеален для помещений с повышенными требованиями к комфортному уровню звука
• Мостиковый контактный переход - создаёт двойной разрыв цепи, повышает надёжность отключения
• Быстродействие: время включения - 20 мс, отключения - 30 мс
• Энергоэффективность: ток удержания катушки в 5 раз ниже пускового, снижает потребление энергии
• Визуальная индикация положения контактов - легко определить состояние (включен / выключен) без тестирования

Ограничения применения

• Не для коммутации сильноиндуктивных нагрузок (например, большие двигатели, трансформаторы) - возможны дуговые пробои
• Не допускается использование в условиях высокой влажности, запылённости или на улице - степень защиты IP20 недостаточна
• Катушка управления требует точного напряжения 230 В AC - применение другого напряжения приведёт к отказу или повреждению
• Не является реверсивным - не подходит для управления двигателем в двух направлениях
• Максимальная мощность ламп - 0 Вт; значит, не рекомендован для управления галогеновым или светодиодным освещением с импульсными источниками питания

Примеры использования

• Автоматический контроль температуры в системах отопления - включение/выключение ТЭНа
• Управление группой LED-светильников в офисе через внешний термореле
• Коммутирование воздушных насосов в системах вентиляции
• Удалённое включение конвекторов или тепловых завес в торговых залах
• Функциональный элемент в панелях управления станков с минимальной индуктивностью нагрузки

Практические советы

• Выбирая этот контактор, обязательно учтите, что он имеет два полюса - подходящий вариант для однофазных цепей с необходимостью размыкания обоих проводников (L+N)
• Для увеличения срока службы избегайте частых включений при максимальной нагрузке - лучше использовать в режиме длительной работы
• Проверяйте плотность зажима провода после первого включения - иногда требуется легкая довтяжка спустя несколько часов работы
• Если нужна защита от скачков напряжения - дополнительно установите surge protector перед контактором
• Артикул mkk11-20-11 часто встречается в каталогах IEK - можно найти аналоги других серий, но только при сохранении всех параметров
