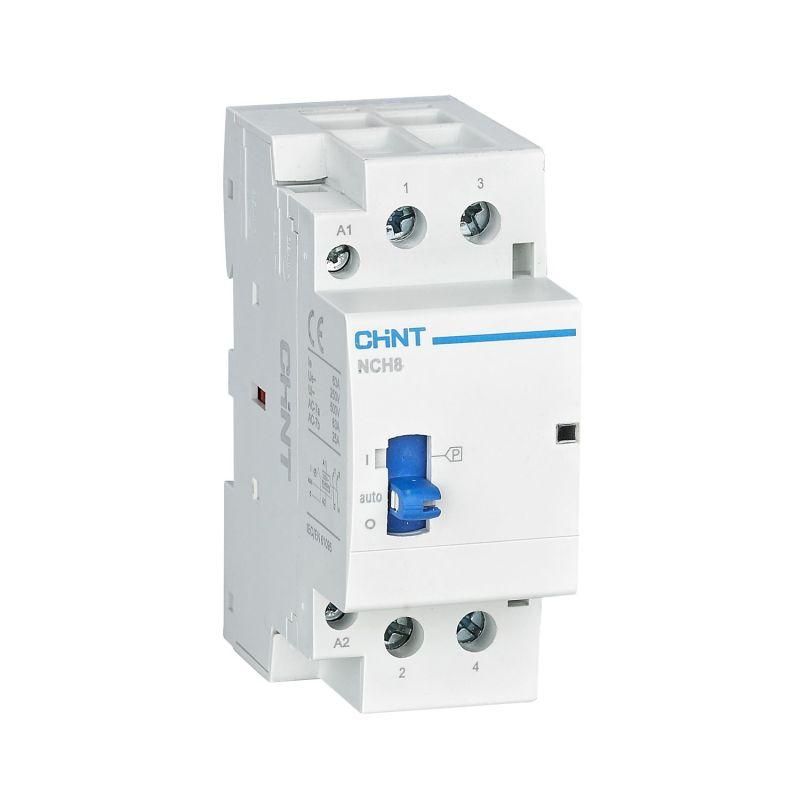

Контактор модульный NCH8-20M/11 AC 220-240В 50/60Гц ручное управление (R) CHINT 257412

Контактор модульный NCH8-20M/11 от CHINT - устройство для автоматического включения и отключения нагрузки в сетях переменного тока. Он предназначен для частых операций переключения в системах управления, где требуется надежная коммутация на ток до 20 А. Артикул 257412 соответствует модели NCH8-20M/11 с ручным управлением и напряжением катушки 230 В.

Назначение и область применения

Контактор модульный NCH8-20M/11 используется для управления электродвигателями, нагревательными элементами, освещением и другой нагрузкой до 20 А. Подходит для установки в распределительных щитах с DIN-рейкой. Применяется в промышленном оборудовании, системах вентиляции, насосных станциях, конвейерах и других устройствах, требующих частого включения/выключения.

Технические характеристики

• Тип питания: переменный ток (AC)
• Номинальное рабочее напряжение: 230 В
• Рабочее напряжение цепи управления: 230 В (50/60 Гц)
• Номинальный ток главных контактов: 20 А
• Количество нормально замкнутых (НЗ) контактов: 1
• Количество нормально открытых (НО) контактов: 1
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от воды и пыли
• Монтаж: на DIN-рейку 35 мм

Совместимость и монтаж

Контактор NCH8-20M/11 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте провода сечением до 2,5 мм2 - зажимы рассчитаны на этот диапазон. Катушка управляющего контура работает исключительно при напряжении 230 В AC; применение другого напряжения повредит устройство. Установка возможна в закрытых щитах с хорошей вентиляцией - IP20 не обеспечивает защиту от влаги и пыли.

Безопасность и стандарты

Изготовлен из материалов с повышенной электроизоляцией, что снижает риск пробоя и возгорания. Соответствует требованиям международных стандартов на контактные аппараты. Конструкция предотвращает случайное прикосновение к токоведущим частям благодаря корпусу с защитой IP20. Не предназначен для работы во взрывоопасных средах.

Преимущества

• Компактный модульный форм-фактор экономит место в щите
• Чёткая схема подключения на корпусе упрощает монтаж и обслуживание
• Высокая механическая прочность и долговечность контактов
• Низкий уровень потерь при работе - способствует экономии энергии
• Удобная визуальная индикация положения контактов через окно на корпусе

Ограничения применения

• Не применяется в условиях повышенной влажности, запылённости или на улице - степень защиты IP20 недостаточна
• Не поддерживает автоматическое управление - только ручное включение/отключение через кнопку на корпусе
• Не рекомендован для нагрузок выше 20 А - превышение вызывает перегрев и выход из строя
• Не совместим с постоянным током (DC) - только переменный ток 230 В AC

Примеры использования

• Управление двигателем воздуходувки в системе вентиляции
• Переключение группы галогенных ламп в торговом зале
• Коммутирование теплового насоса в системе отопления
• Автоматизация включения насоса по сигналу от термореле

Практические советы

• Проверьте соответствие напряжения сети 230 В +-10% перед подключением - отклонения могут снизить срок службы катушки
• При использовании в щитах с несколькими контакторами соблюдайте минимальный зазор между устройствами - обеспечьте теплоотвод
• Не затягивайте клеммы слишком сильно - это повредит медные контакты внутри
• Для длительной работы с близкими к максимальному значению токами (18–20 А) выбирайте дополнительное охлаждение или увеличьте запас по мощности
• Артикул 257412 - точный идентификатор для заказа запасных частей или аналогов в каталоге CHINT
