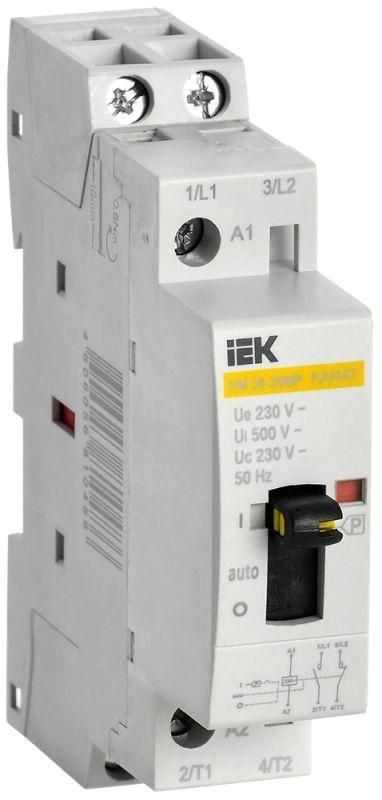

Контактор модульный с ручным управлением КМ20-20МР AC KARAT | MKK12-20-20 IEK

Контактор модульный с ручным управлением КМ20-20МР AC от IEK предназначен для дистанционного и ручного включения/выключения однофазной нагрузки до 20 А в сетях переменного тока 230 В. Устройство устанавливается на DIN-рейку и подходит для задач автоматизации в бытовых и промышленных системах.

Назначение и область применения

Контактор модульный КМ20-20МР AC используется для коммутации слаботочных и маломощных нагрузок в сетях переменного тока 50 Гц. Он применяется там, где требуется надёжное включение и выключение оборудования с возможностью ручного контроля - например, в системах освещения, вентиляции, кондиционирования, насосах, нагревательных элементах и других устройствах с активной или малоиндуктивной нагрузкой.

Технические характеристики

• Тип тока: Переменный (AC)
• Номинальное напряжение сети: 230 В
• Номинальный рабочий ток: 20 А
• Напряжение катушки управления: 230 В - совпадает с напряжением нагрузки, что упрощает подключение
• Число силовых полюсов: 1 - управляет одной фазой
• Число нормально открытых контактов: 2 - один контакт для нагрузки, второй - для сигнализации или самоблокировки
• Способ монтажа: На DIN-рейку шириной 35 мм
• Подключение силовой цепи: Винтовые зажимы - подходят для медных проводов сечением до 2,5 мм2
• Степень защиты IP: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли
• Количество модулей: 1 - компактный размер, занимает минимальную площадь на рейке
• Срок службы: До 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Контактор КМ20-20МР AC совместим со всеми стандартными DIN-рейками согласно IEC 60715. Для установки достаточно зафиксировать устройство на рейке щелчком - никаких дополнительных креплений не требует. Подключите питание катушки к тем же выводам, что и нагрузку - поскольку катушка рассчитана на 230 В, её можно запитывать прямо от сети. Винтовые зажимы позволяют использовать одножильные и многожильные провода сечением до 2,5 мм2; перед затяжкой проверьте плотность соединения.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов для аппаратов управления. Серия KARAT прошла сертификацию в рамках системы качества IEK. Наличие слайдера и ползунка обеспечивает безопасное ручное управление даже при отключенном управлении - удобно для обслуживания и аварийного отключения.

Преимущества

• Ручное управление через слайдер позволяет оперативно включить/выключить нагрузку без внешнего сигнала - особенно важно при диагностике или ремонте
• Компактный формат (1 модуль) экономит место на распределительном щите
• Высокая механическая износостойкость - срок службы до 15 лет снижает потребность в заменах
• Прямое соответствие напряжения катушки и нагрузки (230 В) исключает необходимость в дополнительных преобразователях или реле
• Два нормально открытых контакта дают гибкость в реализации схем управления - например, для индикации состояния или создания самоблокирующей цепи

Ограничения применения

• Не высоких токов свыше 20 А - использование выше допустимого значения вызывает перегрев и выход из строя
• Защита IP20 не предполагает работу во влажных средах, на улице или в помещениях с повышенной запылённостью
• Не предназначен для работы с сильно индуктивными нагрузками (например, крупными двигателями) - риск возникновения дуги и повреждения контактов
• Максимальная мощность лампы указана как 0 Вт - значит, устройство не рекомендовано для управления светильниками с высокими импульсными токами (например, люминесцентными или LED-с драйверами)

Примеры использования

• Автоматическое включение вытяжного вентилятора в туалете по сигналу от датчика движения - контактор КМ20-20МР AC получает команду от контроллера, а при необходимости обслуживающий персонал может перевести его вручную
• Управление теплым полом в жилом помещении - нагрузка до 20 А, напряжение 230 В, легко подключается параллельно терморегулятору
• Запуск малогабаритного воздушного компрессора в мастерской - когда система работает в режиме “по расписанию”, но нуждается в экстренной остановке

Практические советы

• Выбирая контактор КМ20-20МР AC, убедитесь, что ваша нагрузка действительно является слабоиндуктивной - если есть двигатель или трансформатор, лучше взять модель с рейтингом
• Проверьте сечение проводов: слишком тонкий провод увеличивает сопротивление, слишком толстый плохо фиксируется в винтовых зажимах
• На щитке рядом с контактором КМ20-20МР AC желательно сделать этикетку с номером контура и типом нагрузки - это ускоряет диагностику
• Если планируете использовать функцию самоблокировки - используйте второй контакт для питания катушки после старта
• Не забудьте отключить питание перед работой с контактами - даже при отключённой катушке силовые контакты остаются под напряжением
