Контактор модульный NCH8-20/20 20A 2НО AC220/230В, 50Гц (R) | 256054 CHINT

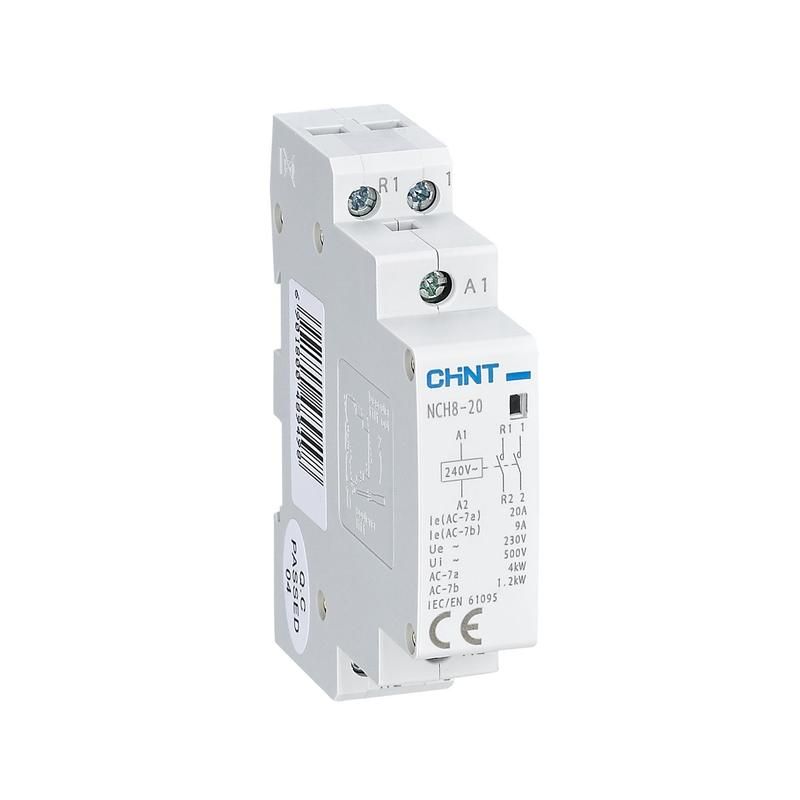

Контактор модульный NCH8-20/20 от CHINT - устройство для дистанционного включения и выключения электрических нагрузок в сетях переменного тока. Подходит для управления резистивными приборами и оборудованием с малой индуктивностью, устанавливается на DIN-рейку. Артикул 256054.

Назначение и область применения

Контактор модульный NCH8-20/20 предназначен для коммутации нагрузок в цепях переменного тока 50 Гц с напряжением до 400 В. Он управляет работой оборудования через сигнал с цепи управления, не требуя физического воздействия оператора. Применяется там, где нужна автоматизация включения/выключения: системы освещения, тепловые насосы, нагревательные элементы, конвейеры, бытовая техника, электропечи.

Не используется для отключения аварийных токов - обязательно применение в паре с автоматическим выключателем или предохранителем.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который контакт может проводить без перегрева;
• Напряжение цепи управления: 230 В AC - для включения требуется именно такое напряжение на катушке;
• Количество контактов: 2 нормально-открытых (2НО) - при подаче напряжения на катушку контакты замыкают цепь, при снятии - размыкают;
• Рабочее напряжение нагрузки: 230–400 В AC - подходит для однофазной сети 230 В и трёхфазной до 400 В;
• Категория применения: AC-1, AC-7a, AC-7b - оптимизирован для резистивных и слаботочных индуктивных нагрузок (электропечи, двигатели малой мощности);
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов >12,5 мм, но не от воды и пыли;
• Монтажная ширина: 1 модуль (18 мм) - занимает один стандартный модуль на DIN-рейке;
• Глубина монтажа: 65,5 мм - необходимый свободный объём для установки;
• Напряжение срабатывания: 85–110 % от номинала - надёжно включится при колебаниях напряжения в пределах +-10 %;
• Напряжение несрабатывания: 20–75 % - при снижении ниже 20 % контактор гарантированно отпустит.

Совместимость и монтаж

Контактор NCH8-20/20 монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания - никаких болтов или инструментов не требуется. Для подключения:

• Цепь управления: к клеммам A1 и A2 подводится 230 В AC - полярность не важна;
• Главные контакты: L1-T1 и L2-T2 - подключаются к нагрузке и источнику питания. Оба контакта - нормально-открытые, значит, нагрузка будет включена только при наличии сигнала на катушке.

Учитывайте глубину 65,5 мм - обеспечьте достаточное пространство за рейкой для беспрепятственного монтажа и доступа к клеммам.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и имеет категорию размещения II - рассчитан на использование в помещениях с контролируемой средой. Степень защиты IP20 исключает случайные прикосновения к токоведущим частям, но не защищает от влаги - не используйте в сырых или пыльных местах без дополнительной защиты корпуса.

Преимущества

• Компактный формат - занимает всего 1 модуль, экономит место в распределительном щите;
• Высокая надёжность коммутации - контакты рассчитаны на многократные срабатывания при резистивной нагрузке;
• Чёткая характеристика срабатывания - работает стабильно даже при небольших просадках напряжения в сети;
• Совместим с популярными сериями - легко заменяет аналоги других производителей с такими же габаритами и параметрами.

Ограничения применения

• Не предназначен для отключения токов короткого замыкания - всегда используйте с автоматом или предохранителем;
• Не подходит для высокой индуктивной нагрузки (например, крупные электродвигатели, трансформаторы) - риск сваривания контактов;
• IP20 не допускает эксплуатацию во влажных, пыльных или наружных условиях без бокса или кожуха;
• Работает только при напряжении управления 230 В AC - нельзя использовать с 12 В, 24 В или постоянным током.

Примеры использования

• Автоматическое включение обогревателя в системе отопления по сигналу терморегулятора;
• Управление светильниками в торговом зале через центральный контроллер;
• Переключение режимов работы электропечи в пищевой промышленности;
• Запуск конвейера после проверки наличия продукта на датчике.

Практические советы

• Выбирайте автоматический выключатель с номиналом не выше 25 А для защиты этого контактора - избыток тока может повредить контакты;
• Проверяйте соответствие напряжения управления - подача 110 В вместо 230 В не вызовет срабатывания;
• Избегайте установки рядом с источниками сильных помех (частотники, сварочные аппараты) - возможны ложные срабатывания;
• При использовании в щитах с плотной компоновкой учтите, что глубина 65,5 мм требует минимум 70 мм свободного места за рейкой;
• Для длительной службы не перегружайте контактор - 20 А - это максимум, лучше проектировать с запасом 15–18 А.
