Контактор модульный 2НО 20А 230В МК-103 | 18057DEK DEKraft APC

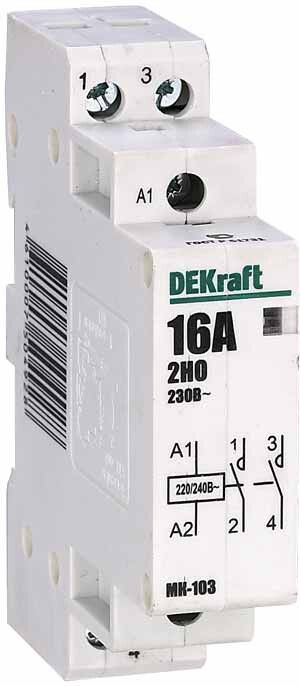

Контактор модульный МК-103 от DEKraft - устройство для дистанционного включения и отключения электрических нагрузок до 20 А в сетях переменного тока. Артикул 18057dek предназначен для монтажа на DIN-рейку и подходит для частых циклов включения, таких как насосы, вентиляция и малые автоматизированные системы.

Назначение и область применения

Контактор модульный МК-103 используется для коммутации слаботочных и среднегрузовых цепей переменного тока. Он позволяет управлять оборудованием удалённо - через кнопки, термореле, таймеры или контроллеры - вместо прямого подключения через выключатель. Подходит для систем, где требуется многочисленное включение/выключение: насосы, вентиляторы, компрессоры, световые сценарии, конвейеры и другие устройства с нагрузкой до 1,5 кВт.

Технические характеристики

• Номинальный ток: 20 А (AC-3)
• Напряжение управления: 230 В переменного тока
• Количество нормально разомкнутых контактов: 2
• Количество силовых полюсов: 2
• Коммутируемая мощность: 1,5 кВт (при AC-3)
• Способ подключения: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Ширина: 1 модуль (18 мм)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Способ монтажа: на DIN-рейку типа TS35
• Исполнение: нереверсивное - управление одним направлением
• Нормативный документ: ГОСТ Р 51731-2001

Совместимость и монтаж

Контактор МК-103 совместим с любой стандартной DIN-рейкой шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке - фиксация механическая, без инструментов. Подключение проводов осуществляется через винтовые зажимы: входные и выходные клеммы расположены с двух сторон. Напряжение управления (230 В) подаётся на катушку, которая находится внутри контактора - её подключают отдельными проводами, обычно из контрольной цепи. Силовая цепь подключается к основным контактам - они замыкаются при включении катушки. Обязательно соблюдайте полярность при подключении катушки - хотя она не чувствительна к полярности, рекомендуется следовать схеме производителя.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 51731-2001, что гарантирует надёжность и безопасность при работе в бытовых и промышленных сетях. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает защиту от пыли и влаги - поэтому не устанавливайте его во влажных помещениях, на улице или в местах с брызгами воды. Для работы в условиях высокой запылённости используйте дополнительную защитную оболочку или корпус.

Преимущества

• Минимальная занимаемая площадь - всего один модуль (18 мм), удобен для компактных щитов
• Не требует настройки после установки - готов к работе сразу
• Высокий ресурс коммутации - рассчитан на многократные включения/отключения
• Простое подключение - винтовые зажимы позволяют использовать кабели до 25 мм2
• Поддерживает стандартные решения - совместим с автоматическими выключателями и другим модульным оборудованием

Ограничения применения

• Не предназначена для постоянной работы при токе выше 20 А - возможен перегрев и отказ
• Не подходит для управления двигателями свыше 1,5 кВт (по классу AC-3)
• IP20 не допускает использование в сырых, пыльных или наружных условиях без дополнительной защиты
• Не имеет функции реверса - нельзя изменить направление вращения двигателей
• Не поддерживает работу при напряжении ниже 190 В - может не включиться или работать с помехами

Примеры использования

• Управление циркулярным насосом в системе отопления через термостат
• Автоматическое включение вытяжного вентилятора в туалете по сигналу датчика влажности
• Коммутация освещения в торговом зале по расписанию через PLC
• Запуск компрессора холодильной камеры при достижении заданной температуры
• Удалённое включение станка через пульт оператора

Практические советы

• Выбирайте кабель сечением 1,5–4 мм2 для управления катушкой - этого достаточно для сигнальных цепей
• При использовании в щите с несколькими контакторами - группируйте их по типу нагрузки, чтобы упростить диагностику
• Обязательно проверьте соответствие напряжения сети (230 В +-10%) перед подключением - неверное питание вызывает сбои
• При монтаже в плотном щите оставляйте минимум 5 мм свободного пространства вокруг контактора для теплоотвода
• Для долгой службы не перегружайте контакты - даже если ток меньше 20 А, длительная работа на грани предела снижает срок службы
• Проверяйте затяжку винтов через год после установки - особенно при больших токах, так как металл может “усаживаться”
