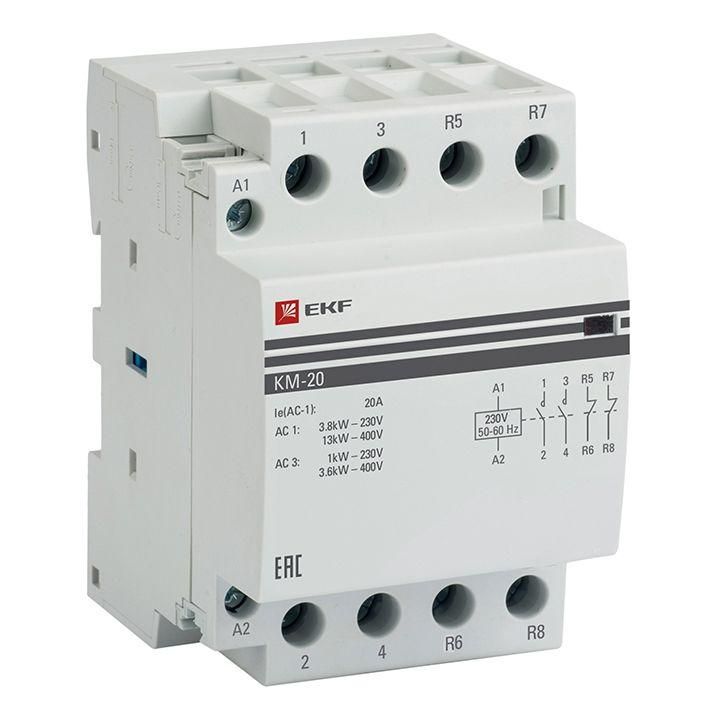

Контактор модульный EKF PROxima KM-3-20-22 - устройство для автоматического включения и выключения электрооборудования через управляемую катушку. Подходит для установки на DIN-рейку в распределительных щитах, где требуется надёжная коммутация нагрузок до 20 А переменного тока.

Назначение и область применения

Контактор модульный EKF PROxima KM-3-20-22 используется для удалённого управления мощными потребителями: насосами, вентиляцией, нагревательными элементами, светильниками и другим оборудованием, работающим от сети 230–400 В. Его применяют в промышленных, торговых и бытовых объектах там, где нужна частая коммутация без механического воздействия. Устройство особенно удобно в системах автономного управления, связанных с PLC, терморегуляторами или таймерами.

Технические характеристики

• Номинальный ток: 20 А - способен управлять нагрузками до этого значения без перегрузки;
• Напряжение питания катушки: 184–253 В AC - работает в пределах стандартного сетевого напряжения 220 В +-10%;
• Число силовых полюсов: 2 - два отдельных контура для коммутации фаз;
• Контакты: 2 нормально-открытых (НО) и 2 нормально-закрытых (НЗ) - позволяют реализовать сложные логические схемы управления;
• Номинальное напряжение контактной группы: 230–400 В AC - совместим с трёхфазными и однофазными сетями;
• Максимальная нагрузка: 720 ВА - максимальная видимая мощность, которую можно безопасно коммутировать;
• Степень защиты IP20: защищает от доступа пальцев и крупных предметов, но не герметичен - требует установки внутри щита;
• Количество модулей: 3 - занимает три стандартных модуля шириной 17,5 мм каждый;
• Глубина монтажа: 60 мм - необходимо обеспечить свободное пространство за DIN-рейкой;
• Категория применения: AC-1 - предназначено для активных нагрузок (например, нагреватели);
• Гарантия: 84 месяца - один из самых длинных сроков среди аналогов.

Совместимость и монтаж

Установка осуществляется на стандартную DIN-рейку типа TS35. Монтаж не требует специнструментов - достаточно защёлкнуть устройство на рейке. Для подключения используются зажимы с винтовым креплением, подходящие для медных и алюминиевых проводов сечением до 2,5 мм2. Обязательно соблюдайте полярность при подключении катушки управления - она рассчитана исключительно на переменный ток. Перед первым запуском проверьте, что все контакты находятся в исходном положении: НО - разомкнуты, НЗ - замкнуты.

Безопасность и стандарты

Контактор соответствует требованиям IEC/EN 60947-4-1 для аппаратов управления. Применяемые материалы обеспечивают самозатухание при перегреве. Отсутствие открытых токоведущих частей снижает риск поражения током при установленном корпусе. Однако использование вне шкафа или в условиях повышенной влажности недопустимо из-за степени защиты IP20.

Преимущества

• Высокий ресурс коммутаций благодаря качественной магнитной системе;
• Наличие двух пар НО и НЗ контактов позволяет использовать один прибор вместо нескольких, экономя место в щите;
• Поддерживает работу с алюминием - важное преимущество при реконструкциях старых проводок;
• Широкий допуск по напряжению катушки (184–253 В) повышает отказоустойчивость при колебаниях сети;
• Длинная гарантия (7 лет) свидетельствует о высокой надёжности сборки.

Ограничения применения

• Не предназначен для работы с постоянным током - применение DC вызывает дуговое замыкание и выход из строя;
• IP20 не защищает от воды, пыли и брызг - нельзя устанавливать во влажных помещениях, на улице или в необогреваемых шкафах;
• Категория AC-1 ограничивает применение только для активных нагрузок - не подходит для двигателей, люминесцентных ламп или емкостных нагрузок без дополнительных мер;
• Максимальная мощность 720 ВА - при работе с реактивными нагрузками (например, двигателями) реальная допустимая мощность будет ниже.

Примеры использования

• Автоматическое включение тепловой завесы при открывании входной двери;
• Управление группой освещения по сигналу от датчика движения;
• Коммутация воздушного теплообменника в системе вентиляции;
• Циклическая подача питательного раствора в гидропонной установке;
• Работа в составе системы “умный дом” с контроллером, который подаёт 220 В на катушку для включения/выключения нагрузки.

Практические советы

• При проектировании учтите глубину монтажа - 60 мм. Убедитесь, что за DIN-рейкой есть место для проводов и других модулей;
• Для долгой службы используйте кабели с правильным сечением - не более 2,5 мм2, чтобы не деформировать зажимы;
• Если нагрузка имеет большой пусковой ток (например, двигатель), выбирайте контактор с запасом по току - этот экземпляр лучше всего подходит для нагревателей и ламп;
• Обязательно подпишите контакты на схеме: H1/H2 - катушка, L1/T1, L2/T2 - силовые выводы, A1/A2/B1/B2 - вспомогательные контакты;
• Проверяйте состояние контактов каждые 6–12 месяцев - при многократных включениях возможен износ, особенно при индуктивных нагрузках.
