Контактор модульный NCH8-20/11 20A 1НЗ+1НО AC220/230В, 50Гц (R) | 256052 CHINT

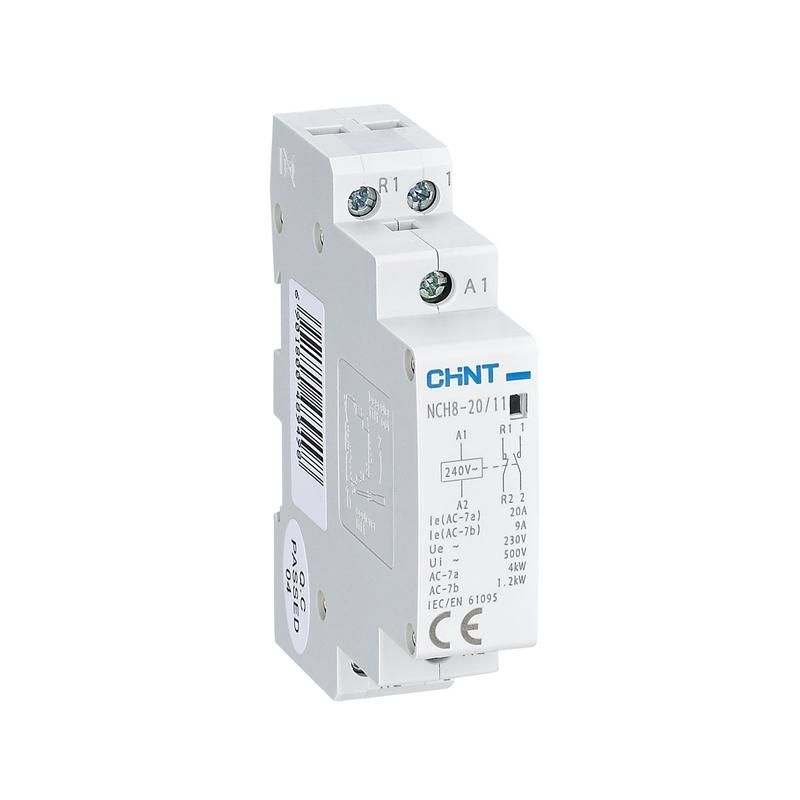

Контактор модульный NCH8-20/11 от бренда CHINT - устройство для дистанционного включения и выключения электрических нагрузок в сетях переменного тока. Артикул 256052 предназначен для управления резистивными и слаботочными индуктивными нагрузками, такими как нагревательные элементы, насосы, светильники и бытовая техника. Устройство устанавливается на DIN-рейку и работает с управлением от сети 230 В.

Назначение и область применения

Контактор модульный NCH8-20/11 используется для коммутации нагрузок в системах автоматизации и распределения электроэнергии. Он позволяет удалённо включать и отключать оборудование через сигнал управления - например, от терморегулятора, таймера или PLC. Подходит для установки в щитах жилых домов, офисов, производственных линиях и объектах коммунальной инфраструктуры.

Область применения определена категориями AC-1, AC-7a и AC-7b: это резистивные нагрузки (электропечи, ТЭНы) и слаботочные индуктивные нагрузки (двигатели малой мощности, насосы, освещение). Не предназначен для работы с высокими импульсными токами или токами короткого замыкания.

Технические характеристики

• Номинальный рабочий ток: 20 А - максимальный постоянный ток, который контакт может безопасно проводить при длительной работе;
• Напряжение цепи управления: 230 В переменного тока (AC);
• Рабочее напряжение силовой цепи: 230–400 В AC - допустимый диапазон для подключаемой нагрузки;
• Частота: 50 Гц - совместим с сетями стран СНГ и Европы;
• Количество контактов: 1 нормально разомкнутый (НО) + 1 нормально замкнутый (НЗ) - позволяют реализовать базовые логические схемы управления;
• Ширина: 1 модуль (18 мм) - занимает минимальное место на DIN-рейке;
• Глубина монтажа: 65,5 мм - требует достаточного внутреннего пространства шита;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и влаги;
• Напряжение срабатывания: 85–110 % от номинала - надёжно включается даже при просадках напряжения;
• Напряжение несрабатывания: 20–75 % - гарантированно остаётся выключенным при значительном снижении питания;
• Категория размещения: II - рассчитан на использование внутри помещений;
• Степень загрязнения: 2 - допустима небольшая проводящая пыль, но не агрессивная среда.

Совместимость и монтаж

Контактор модульный NCH8-20/11 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть корпус на рейке - никаких болтов или инструментов не требуется. Подключение силовых проводов осуществляется к верхним и нижним зажимам, управление - к боковым клеммам A1/A2. Обратите внимание: посадочный диаметр клемм не указан, но типично для таких контакторов - до 2,5 мм2 для медных проводов.

Устройство совместимо со всеми изделиями серии NCH8 и другими модульными аппаратами того же класса. Может использоваться в паре с автоматическими выключателями или предохранителями для обеспечения защиты от перегрузок и КЗ.

Безопасность и стандарты

Контактор NCH8-20/11 соответствует международным требованиям IEC 60947-4-1 для контакторов и пускателей. Применяет материалы, устойчивые к возгоранию, и имеет сертификаты безопасности для использования в электрических щитах. Однако из-за степени защиты IP20 запрещено применять в условиях повышенной влажности, пыли или на открытом воздухе.

Преимущества

• Минимальная глубина - удобен для плотной компоновки в ограниченных шитах;
• Наличие двух типов контактов (НО и НЗ) позволяет реализовать простую логику управления без внешних реле;
• Высокая надёжность срабатывания при колебаниях напряжения (85–110%) - важное преимущество в сетях с нестабильным питанием;
• Индикация положения контактов визуально доступна через окно на корпусе - можно проверить состояние без тестера;
• Поддерживает работу в широком температурном диапазоне - от -25C до +60C.

Ограничения применения

• Не предназначен для отключения токов короткого замыкания - обязательно используйте в сочетании с автоматическим выключателем или предохранителем;
• IP20 не обеспечивает защиту от воды, пыли и агрессивных сред - нельзя устанавливать вне помещений или в сырых помещениях без дополнительной защиты;
• Не рекомендован для управления двигателями большой мощности (>2,2 кВт) или с высокой индуктивностью - риск сваривания контактов;
• Не подходит для частого включения/выключения более 600 раз в час - возможен преждевременный износ контактов;
• Не работает с постоянным током - только переменный ток 50 Гц.

Примеры использования

• Автоматическое включение теплого пола по сигналу термостата;
• Управление насосом системы водоснабжения через уровень воды в резервуаре;
• Переключение режимов освещения в торговом зале по расписанию;
• Контроль печи в системе воздушного отопления;
• Логическая схема “запуск-останов” для оборудования на конвейере с кнопками “пуск” и “стоп”.

Практические советы

• Выбирая контактор NCH8-20/11, убедитесь, что ваша нагрузка не превышает 20 А и является резистивной или слабоиндуктивной - иначе срок службы снизится;
• При монтаже соблюдайте минимальную глубину 65,5 мм - недостаток места может помешать фиксации или затруднить обслуживание;
• Подключайте цепь управления строго к 230 В AC - подача другого напряжения повредит катушку;
• Для долгой работы избегайте частых включений - лучше использовать твердотельное реле при необходимости более 10 включений в минуту;
• Проверьте соответствие сечения провода и клеммы - слишком толстый провод может плохо зажаться, слишком тонкий - перегреться;
• При сборке щита отделяйте силовые и управляющие провода - чтобы исключить наведённые помехи.
