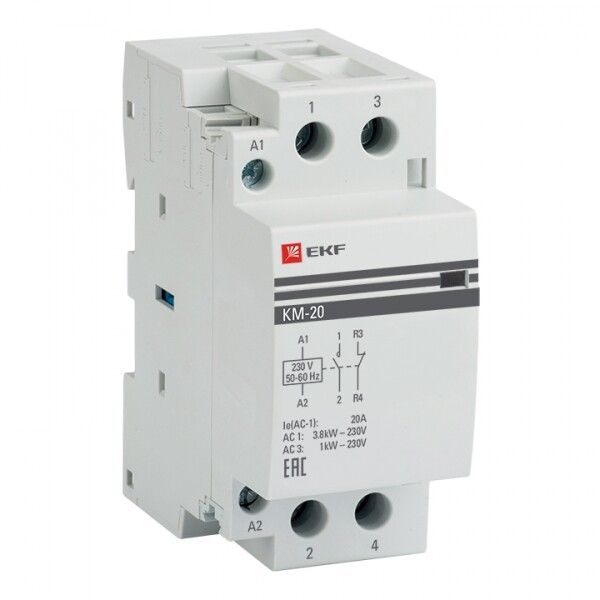

Контактор модульный КМ 20А NО+NC (2 мод.) EKF PROxima | km-2-20-11

Контактор модульный EKF PROxima km-2-20-11 - устройство для автоматического включения и отключения нагрузки до 20 А в цепях переменного тока. Подходит для установки на DIN-рейку в распределительных щитах, где требуется надёжная коммутация с возможностью одновременного использования нормально-открытого и нормально-замкнутого контакта.

Назначение и область применения

Контактор модульный EKF PROxima km-2-20-11 предназначен для частого включения и отключения электрических нагрузок, таких как двигатели, нагревательные элементы, освещение и другое оборудование. Устройство работает в сетях с напряжением до 400 В и частотой 50 Гц. Применяется в промышленных, торговых и бытовых щитах, особенно там, где нужна дистанционная управляемая коммутация - например, в системах автоматизации, конвейерах, насосах, вентиляции.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение катушки управления: 230 В
• Номинальное напряжение: 400 В
• Номинальный ток: 20 А
• Количество полюсов: 1
• Количество НО контактов: 1 (нормально-открытый)
• Количество НЗ контактов: 1 (нормально-замкнутый)
• Количество модулей: 2 (занимает 2 ширины стандартной DIN-рейки)
• Максимальная мощность: 1000 Вт
• Частота: 50 Гц
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Глубина монтажа: 60 мм
• Максимальное сечение кабеля: 25 мм2 (для меди и алюминия)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, умеренно влажный климат)
• Гарантийный срок: 84 месяца
• Соответствие стандарту: ГОСТ Р 51731-2001 (МЭК 61095-92)

Совместимость и монтаж

Контактор модульный EKF PROxima km-2-20-11 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - допускаются как медные, так и алюминиевые провода сечением до 25 мм2. Установка занимает два модуля (36 мм по ширине), поэтому перед монтажом проверьте свободное место в щите. Катушка управления рассчитана на 230 В - подключение осуществляется через внешние провода, не требует дополнительных блоков питания. Комплектация включает фиксирующие защёлки и клеммы для подключения, что исключает необходимость докупать аксессуары.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 51731-2001 и МЭК 61095-92, что гарантирует безопасность при работе в условиях перегрузок и коротких замыканий. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от пыли и влаги - не применяйте в сырых помещениях или на улице. Серия PROxima прошла тестирование на долговечность: гарантировано более 1 млн операций включения/выключения.

Преимущества

• Комбинированный контакт: один контакт NO и один NZ позволяют реализовать сложные схемы управления без дополнительных устройств
• Высокая механическая прочность: конструкция выдерживает частую коммутацию, подходит для автоматических систем
• Широкий диапазон сечения кабелей: совместим с медными и алюминиевыми проводами до 25 мм2
• Длинная гарантия: 84 месяца - выше среднего для аналогичных изделий
• Простота замены: стандартный форм-фактор позволяет заменить на любой другой модульный контактор того же типа

Ограничения применения

• Не предназначено для работы в условиях повышенной запылённости, влажности или агрессивной среды - IP20 недостаточен для открытых площадок или цехов с брызгами воды
• Работает только при напряжении 230 В на катушке; нельзя использовать с 110 В или 24 В без переходника
• Мощность нагрузки ограничена 1000 Вт - не подходит для двигателей свыше 0,7–0,8 кВт при высоких пусковых токах
• Не имеет функции тепловой защиты - для защиты от перегрузок требуется дополнительно установить автоматический выключатель

Примеры использования

• Автоматизация вентиляции: включение/выключение вентилятора по сигналу термостата
• Управление светом в торговом зале: включение освещения по таймеру
• Контроль нагревателей: включение ТЭНа в системе отопления
• Системы безопасности: отключение электрооборудования при аварии (через НЗ контакт)
• Аппараты с двойной логикой: например, когда одно состояние активирует двигатель, а другое - сигнализацию

Практические советы

• Проверяйте соответствие напряжения катушки (230 В) с источником управления - неверное напряжение приведёт к отказу или повреждению устройства
• При использовании алюминиевых проводов обязательно используйте специальные контактные смазки и плотно затягивайте зажимы
• Убедитесь, что глубина щита минимум 60 мм - иначе контактор не войдёт полностью
• Для защиты от скачков напряжения рекомендуется параллельно катушке установить RC-цепочку или варистор
• При сборке схемы с НЗ контактом помните: он размыкается при включении контактора - это важно для правильной логики управления
• Не забывайте про обязательную установку автомата на входе - контактор не защищает от перегрузок и КЗ
