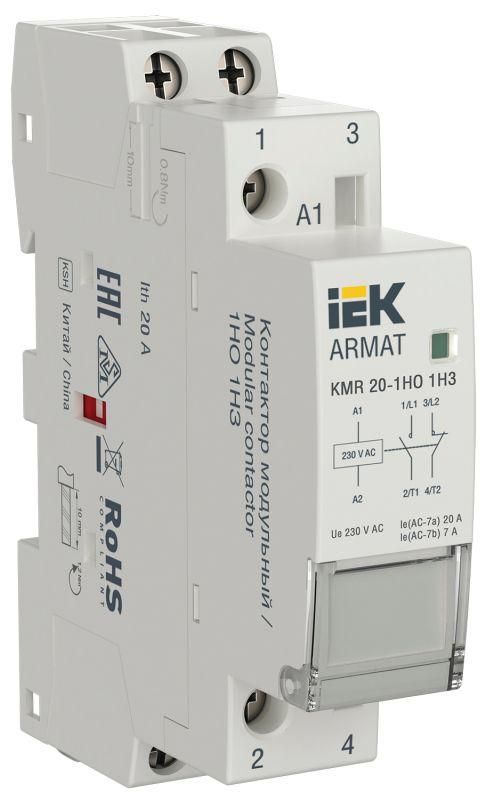

Контактор модульный KMR 20А 230В AC 1НО 1НЗ ARMAT IEK AR-KMR10-020-11-230

Контактор модульный KMR 20А 230В AC 1 нормально открытое 1 нормально закрытое от бренда IEK - устройство для автоматического включения и выключения нагрузок до 20 А в сетях переменного тока. Подходит для управления освещением, теплыми полами, насосами и маломощными двигателями. Артикул ar-kmr10-020-11-230 из серии ARMAT рассчитан на установку на DIN-рейку и работает с управлением от сети 230 В.

Назначение и область применения

Контактор модульный KMR 20А 230В AC 1 нормально открытое 1 нормально закрытое используется для дистанционного управления электрическими нагрузками. Он заменяет механические переключатели там, где требуется частое включение/выключение или автоматизация процессов. Применяется в системах:

• Освещение - включает/выключает световые сценарии;
• Отопление - управляет нагревательными элементами, терморегуляторами;
• Насосы - запускает и останавливает циркуляцию воды;
• Малые электродвигатели - до 20 А, например, в вентиляции или конвейерах.

Подходит для панелей управления, щитов автоматики, бытовых и промышленных объектов.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC);
• Номинальный ток: 20 А - максимальный допустимый ток через силовые контакты;
• Катушка управления: 230 В AC - питание для активации контактора;
• Число силовых полюсов: 2 - два отдельных пути для прохождения тока;
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяют реализовать базовую логику управления;
• Тип тока: только переменный (AC), не поддерживает постоянный ток;
• Исполнение: нереверсивное - нельзя менять направление работы двигателя;
• Степень защиты IP20: защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и влаги - устанавливается внутри щита;
• Способ монтажа: на DIN-рейку шириной 35 мм;
• Габариты: занимает 1 модуль (17,5 мм ширина), глубина монтажа - 68 мм;
• Подключение: винтовые зажимы - надёжно фиксируют провода сечением до 2,5 мм2.

Совместимость и монтаж

Контактор модульный KMR 20А 230В AC 1 нормально открытое 1 нормально закрытое совместим с любыми стандартными DIN-рейками. Установка выполняется просто: защёлкивается на рейку, затем затягиваются винты на входах и выходах. Для подключения катушки управления используются клеммы A1 и A2 - они расположены на передней панели. Обязательно соблюдать полярность: L - на A1, N - на A2. Максимальное сечение жил - 2,5 мм2. Не рекомендуется использовать с проводами больше 4 мм2 - риск плохого контакта.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 для контактных аппаратов. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность - поэтому не применяется во влажных помещениях без корпуса. Серия ARMAT прошла сертификацию в России и ЕАЭС. Все материалы - самозатухающие, что снижает риск распространения пламени.

Преимущества

• Бесшумная работа катушки - нет характерного гудения, как у старых контакторов;
• Отсутствие вибрации контактов - продлевает срок службы и снижает риск сваривания;
• Компактный формат - всего один модуль, экономит место в щите;
• Надёжные винтовые зажимы - обеспечивают долговременный контакт даже при колебаниях температуры;
• Работает с типичной бытовой сетью 230 В - не требует преобразователей.

Ограничения применения

• Не предназначен для работы с постоянным током (DC) - катушка и контакты рассчитаны только на AC;
• IP20 - нельзя устанавливать вне щита, в сырых местах, на улице или в пыльных условиях;
• Только 2 полюса - не подходит для трёхфазных двигателей или сложных схем;
• Нет функции реверса - нельзя изменить направление вращения двигателя;
• Максимальный ток 20 А - не годится для мощных печей, больших насосов или компрессоров выше 4–5 кВт.

Примеры использования

• Автоматическое включение системы подогрева пола по сигналу термостата;
• Управление насосом в системе ГВС через таймер или датчик уровня;
• Контроль освещения в помещении по расписанию через PLC или реле времени;
• Включение вентилятора в щитовой комнате при повышении температуры.

Практические советы

• Выбирая этот контактор, проверьте, чтобы ваша нагрузка не превышала 20 А - лучше оставлять запас 20%, особенно при пусковых токах двигателей;
• При подключении силовых проводов используйте наконечники - так контакт будет надёжнее;
• Не забудьте установить предохранитель или автомат перед контактором - он не имеет внутренней защиты от перегрузки;
• Если нужна более высокая степень защиты (например, IP65), выбирайте другую модель или поместите весь щит в корпус;
• Для сложных схем с несколькими состояниями можно добавить дополнительные контакты - серия ARMAT поддерживает их совмещение.
