Контактор модульный OptiDin MK-100-2020-230AC | 321123 КЭАЗ

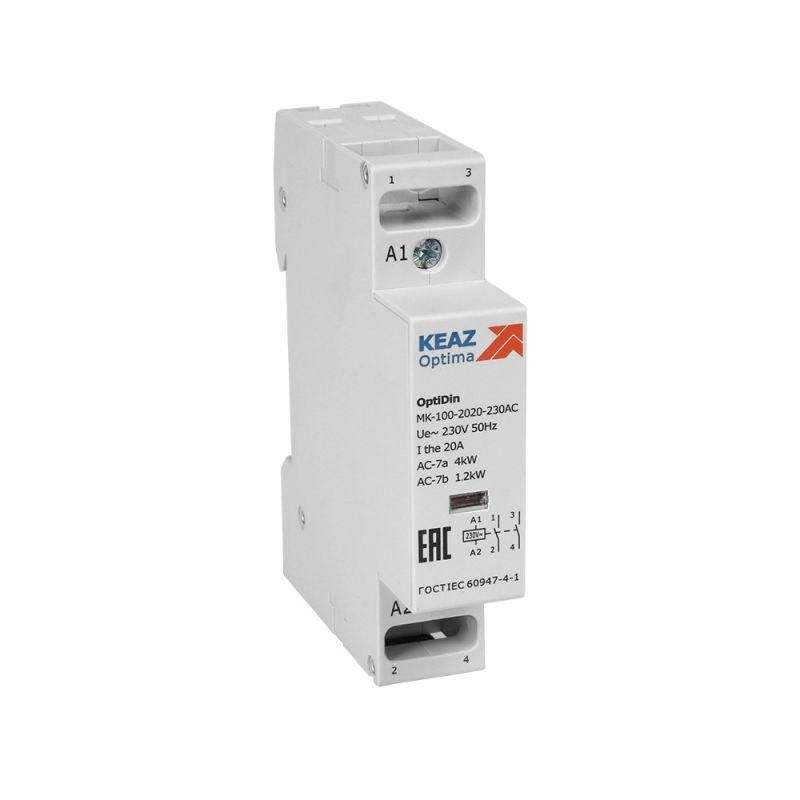

Контактор модульный OptiDin MK-100-2020-230AC 230В AC 2НО 20А - устройство для дистанционного включения и отключения электрических цепей с током до 20 А, предназначенное для установки на DIN-рейку. Применяется в системах автоматизации, управляемых освещением, промышленном оборудовании и распределительных щитах. Бренд КЭАЗ и артикул OptiDin MK-100-2020-230AC указывают на серию надёжных модульных контакторов, соответствующих требованиям промышленной эксплуатации.

Назначение и область применения

Контактор модульный OptiDin MK-100-2020-230AC 230В AC 2НО 20А используется для коммутации мощных нагрузок через слаботочные управляющие сигналы. Подходит для управления двигателями, нагревательными элементами, светильниками и другим оборудованием, требующим частого включения/выключения. Особенно эффективен в системах автоматического управления, где требуется надёжная работа при высокой частоте переключений.

Технические характеристики

• Номинальное напряжение управления: 230 В переменного тока (AC)
• Номинальный ток главной цепи: 20 А
• Количество силовых полюсов: 2
• Количество нормально открытых контактов: 2 (НО), нормально закрытых - 0 (НЗ)
• Тип подключения: винтовые зажимы для проводов
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Рабочий диапазон температур: от –40 C до +60 C
• Энергопотребление катушки: 0,8–2,6 Вт
• Время срабатывания: 13–15 мс
• Уровень шума при работе: менее 15 дБ
• Габариты: 1 модуль (ширина 17,5 мм), глубина монтажа 56 мм
• Материал корпуса: термостойкий пластик
• Категория применения: AC-7 (для коммутации индуктивных нагрузок, таких как люминесцентные и светодиодные лампы)
• Максимальная нагрузка люминесцентными лампами: 10 В·А

Совместимость и монтаж

Контактор модульный OptiDin MK-100-2020-230AC 230В AC 2НО 20А устанавливается на стандартную DIN-рейку типа TS35. Монтаж выполняется путём защёлкивания на рейку - никаких дополнительных креплений не требуется. Для подключения силовых проводов используются винтовые зажимы, рассчитанные на медные жилы сечением до 2,5 мм2. Управление осуществляется через катушку 230 В AC; другие напряжения (24/48/110 В) не поддерживаются - важно проверить соответствие напряжения управления перед подключением. Глубина монтажа 56 мм требует достаточного свободного места внутри шкафа.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1 для аппаратов управления. Сертифицирован для работы в условиях промышленного оборудования. IP20 обеспечивает базовую защиту от случайного прикосновения, но не предназначен для установки во влажных помещениях или на улице. Для внешней среды рекомендуются устройства с более высокой степенью защиты (например, IP65).

Преимущества

• Визуальный индикатор положения контактов - позволяет сразу определить состояние включения/выключения без тестера
• Низкий уровень шума (<15 дБ) - идеален для помещений с повышенными требованиями к комфортному уровню звука
• Низкое потребление энергии катушки (менее 3 Вт) - снижает тепловыделение и нагрузку на источник питания
• Высокая скорость срабатывания (13–15 мс) - обеспечивает точное управление в автоматических системах
• Двойной разрыв контактов - повышает надёжность отключения и снижает риск пригорания
• Композитные материалы контактов - позволяют коммутировать больше люминесцентных ламп, чем аналоги конкурентов
• Простота установки и совместимость с другими модулями OptiDin - легко расширять функциональность щита

Ограничения применения

• Поддерживается только напряжение управления 230 В AC - нельзя использовать с 24 В DC или другими напряжениями
• IP20 не допускает использование в сырых, запылённых или наружных условиях
• Не предназначен для постоянной работы при токе выше 20 А - возможен перегрев и выход из строя
• Максимальная нагрузка люминесцентными лампами - 10 В·А; при превышении возможны отказы контактов
• Не имеет встроенной защиты от перегрузки или короткого замыкания - необходимо применять дополнительно автоматы или предохранители

Примеры использования

• Автоматическое включение/выключение группы LED-светильников в офисе по расписанию
• Управление нагревателями в термокамере или сушильной камере
• Коммутация двигателей малой мощности в конвейерных линиях
• Удалённое управление освещением в производственных цехах через PLC или реле времени
• Замена старых механических контакторов в существующих щитах с сохранением формата 1 модуль

Практические советы

• Проверьте напряжение управления перед подключением - неверное напряжение выведет контактор из строя
• Используйте провода сечением не более 2,5 мм2 - большие жилы плохо фиксируются в винтовых зажимах
• При установке в плотно забитый шкаф учтите глубину 56 мм - возможно, потребуется увеличить расстояние от задней стенки
• Для длительной работы при максимальном токе (20 А) обеспечьте хорошую вентиляцию вокруг контактора
• Если требуется управление несколькими нагрузками одновременно - используйте дополнительные модули OptiDin (например, реле времени или блокировочные контакты)
• Не применяйте этот контактор для управления мощными индуктивными нагрузками (например, трансформаторами или крупными двигателями) - он рассчитан только на категории AC-7 и AC-1
