Контрольные реле 3-фазы, пониженное/повышенное напряжение, настраиваемые диапазоны, обрыв/чередование/асимметрия фаз, контроль нейтрали, ширина – 36мм, 1CO 6A - 704184002030 FINDER 70.41.8.400.2030

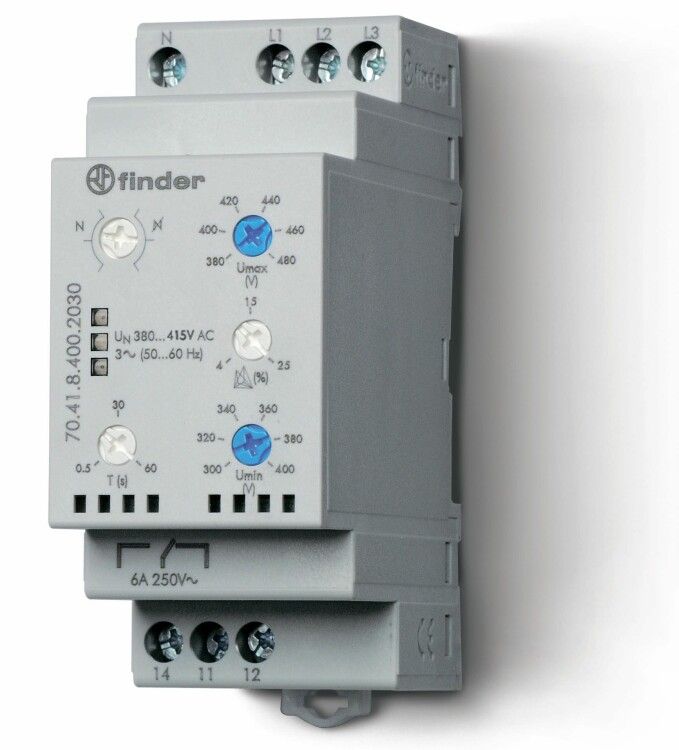

Реле контроля фаз Finder 70.41.8.400.2030 предназначено для защиты трёхфазных электрических цепей от аварийных режимов: перенапряжения, недонапряжения, обрыва фаз, чередования и асимметрии, а также контролирует состояние нейтрали. Модульная конструкция шириной 35 мм позволяет легко установить устройство на DIN-рейку, а настраиваемые пороги делают его универсальным для различных промышленных систем.

Назначение и область применения

Реле контроля фаз Finder 70.41.8.400.2030 защищает оборудование от повреждений, вызванных нештатными условиями в трёхфазной сети. Оно отслеживает: снижение или повышение напряжения ниже/выше установленных пределов, обрыв одной или нескольких фаз, неверную последовательность фаз (чередование), а также наличие асимметрии между фазами. Кроме того, реле контролирует целостность нейтрального провода - важный параметр для оборудования с чувствительной нагрузкой. Устройство подходит для автоматизации станков, насосов, компрессоров, конвейеров, систем HVAC и других промышленных объектов, где стабильность трёхфазного питания критична.

Технические характеристики

• Номинальное напряжение питания: 400 В переменного тока (AC)
• Коммутируемый ток: 6 А (один нормально открытый контакт 1CO)
• Диапазоны измерения напряжения: 300–400 В или 380–480 В - можно выбрать в зависимости от сети
• Порог срабатывания: 300–480 В (гибкий диапазон для адаптации под реальные условия)
• Гистерезис: да - предотвращает частые переключения при колебаниях напряжения у порога
• Время задержки срабатывания: 0,5–60 секунд - настраивается для исключения ложных срабатываний при кратковременных скачках
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным частицам, но не от воды и пыли
• Способ монтажа: на DIN-рейку (модульная конструкция шириной 35 мм)
• Подключение: винтовые зажимы - надёжное и проверенное решение
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и влажности до 95%
• Материал корпуса: самозатухающий пластик
• Соответствие стандарту: EN 61810-3

Совместимость и монтаж

Реле контроля фаз Finder 70.41.8.400.2030 совместимо с любыми распределительными щитами, оснащёнными DIN-рейкой стандарта 35 мм. Для монтажа достаточно защёлкнуть устройство на рейке и подключить три фазы, нейтраль и нагрузку через винтовые клеммы. Контакт 1CO (6 А) коммутирует внешнюю цепь - например, пускатели, контакторы или сигнализацию. Подключение нейтрали обязательно - без него реле не будет работать корректно. Настраивать пороги и время задержки следует перед первым запуском, используя регуляторы на лицевой панели. Обратите внимание: реле не имеет встроенной индикации состояния - необходимо подключать внешние индикаторы или использовать сигнал от контакта.

Безопасность и стандарты

Реле соответствует европейскому стандарту EN 61810-3, который гарантирует безопасность и надёжность коммутационных устройств. Конструкция обеспечивает электрическую изоляцию между входом и выходом, что минимизирует риск пробоя. Климатическое исполнение УХЛ4 допускает применение в закрытых помещениях с умеренным климатом - например, в цехах, складах, административных зданиях. Не предназначен для установки вне помещений или в условиях повышенной влажности, пыли или агрессивной среды из-за степени защиты IP20.

Преимущества

• Настройка двух диапазонов напряжения - удобно для разных типов сетей (например, 380 В или 400 В)
• Гистерезис снижает количество ложных срабатываний при нестабильном питании
• Долгая задержка срабатывания (до 60 с) - исключает реакцию на кратковременные помехи
• Контроль нейтрали - уникальная функция, которая защищает от смещения потенциала
• Модульный форм-фактор - экономит место в щите и упрощает замену
• Винтовое подключение - прочнее и долговечнее, чем быстроразъёмные

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток (AC)
• IP20 не защищает от влаги, пыли и брызг - нельзя устанавливать в сырых, пыльных или наружных местах
• Нет встроенного индикатора - требуется внешняя система оповещения
• Максимальный коммутируемый ток 6 А - не подходит для прямого управления мощными двигателями; требует промежуточного контактора
• Не поддерживает управление по CAN, Modbus или другим протоколам - только дискретный выход

Примеры использования

• Защита станочного парка: отключение CNC-станков при обрыве фазы или перекосе напряжения
• Контроль работы холодильных установок: предотвращение отказа компрессора из-за асимметрии фаз
• Обеспечение бесперебойной работы насосных групп: выключение при сбое нейтрали
• Автоматизация системы вентиляции: отключение вентиляторов при длительном понижении напряжения
• Щитовые устройства в производственных цехах: мониторинг качества энергии без необходимости дорогостоящих анализаторов

Практические советы

• Выбирайте диапазон 380–480 В для современных сетей с напряжением 400 В, а 300–400 В - для старых установок или стран с более низкими стандартами
• При настройке времени задержки ориентируйтесь на характер нагрузки: для двигателей - 5–15 с, для электроники - 0,5–3 с
• Обязательно подключайте нейтральный провод - даже если он кажется “не нужным”, без него реле не сможет определить асимметрию
• Используйте реле вместе с контактором: его выход 6 А рассчитан только на управление, а не на прямую коммутацию силовой нагрузки
• Проверьте посадочный размер: ширина 35 мм - стандартная, но убедитесь, что в вашем щите есть свободное место на DIN-рейке
• После установки проведите тест: искусственно нарушьте одну фазу - реле должно сработать с заданной задержкой
