Контактор модульный 2НО+2НЗ 20А 230В МК-103 | 18062DEK DEKraft APC

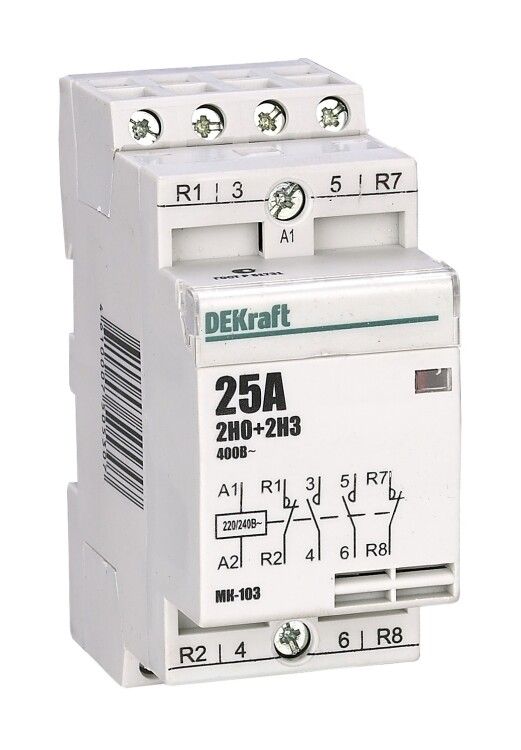

Контактор модульный 2 нормально открытых + 2 нормально закрытых контакта 20А 230В МК-103 от DEKraft предназначен для дистанционного включения и отключения нагрузок в бытовых и промышленных электрощитах. Устройство сочетает компактную форму, надежные контакты и совместимость с DIN-рейкой, что делает его удобным решением для автоматизации систем освещения, вентиляции и отопления.

Назначение и область применения

Контактор модульный 2 нормально открытых + 2 нормально закрытых контакта 20А 230В МК-103 используется для коммутации слаботочных и среднегрузовых цепей переменного тока. Подходит для управления нагрузками до 1,5 кВт в однофазных и трёхфазных сетях. Частые применения: включение/выключение светильников, вентиляторов, тепловых завес, насосов, кондиционеров, нагревательных элементов. Применяется в распределительных щитах жилых домов, офисов, производственных помещений.

Технические характеристики

• Номинальный ток: 20 А (классы применения AC-1, AC-7a, AC-7b)
• Номинальное напряжение силовой цепи: 400 В
• Напряжение катушки управления: 230 В переменного тока
• Количество силовых полюсов: 2
• Количество контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Коммутируемая мощность (AC-3): 1,5 кВт
• Способ подключения: винтовые зажимы
• Максимальное сечение провода: 25 мм2
• Ширина устройства: 36 мм (1 модуль)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C
• Монтаж: на DIN-рейку 35 мм
• Тип исполнения: нереверсивный
• Нормативный документ: ГОСТ Р 51731-2001

Совместимость и монтаж

Контактор МК-103 устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации используются две защелки - устройство легко вставляется и фиксируется одним движением. Подключение силовых проводов осуществляется через винтовые зажимы - допускается использование медных кабелей сечением до 25 мм2. Управляющая катушка подключается к цепи 230 В AC, обычно через кнопки, термореле или контроллер. Совместим с другими модульными устройствами серии МК-103 и аналогичными изделиями по габаритам.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 51731-2001 и имеет степень защиты IP20, что исключает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от пыли и влаги. Поэтому установка возможна только во внутренних помещениях, где отсутствуют брызги воды и высокая запылённость. Наличие окна состояния контактов позволяет визуально определить положение контактов - замкнуты они или разомкнуты - без необходимости вскрытия корпуса.

Преимущества

• Два пары контактов (2НО+2НЗ) позволяют реализовать сложные схемы управления одной единицей оборудования
• Мостиковые контакты обеспечивают двойной разрыв цепи - повышают надёжность и срок службы
• Визуальное окно состояния контактов упрощает диагностику и обслуживание
• Компактная форма (1 модуль = 36 мм) экономит место в щите
• Поддержка больших сечений кабелей (до 25 мм2) снижает риск перегрева при высоких токах

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или на улице - из-за IP20 требуется герметичный щит
• Работает только при температуре до +40 C; при более высокой температуре в щите необходимо соблюдать минимум 9 мм зазора между контактами
• Не подходит для реверсивных схем - нельзя использовать для изменения направления вращения двигателей
• Не рекомендован для частых включений/отключений свыше 600 раз в час - это сокращает срок службы контактов

Примеры использования

• Автоматизация системы отопления: управление циркуляционным насосом через термостат
• Кондиционирование: включение внешнего блока по сигналу от управляющего модуля
• Освещение: включение группы светильников по расписанию через таймер
• Вентиляция: запуск вытяжного вентилятора при достижении порога CO₂
• Производственные линии: управление маломощными двигателями на конвейере

Практические советы

• При установке нескольких контакторов МК-103 рядом в одном щите, если температура внутри превышает 40 C, оставляйте между ними расстояние не менее 9 мм - это предотвратит перегрев катушки
• Проверяйте соответствие сечения провода и момента затяжки винтов - недостаточное усилие вызывает нагрев, избыточное - повреждает зажим
• Для долгой службы используйте контактор только с нагрузкой, не превышающей 1,5 кВт (AC-3) - превышение сокращает срок службы контактов
• Если нужна защита от скачков напряжения, подключите вспомогательный RC-фильтр к катушке управления
• Обязательно проверьте тип управления - этот экземпляр рассчитан на 230 В AC, не подключайте к постоянному току или другому напряжению
