Контактор модульный OptiDin MK-100-2002-230AC | 321127 КЭАЗ

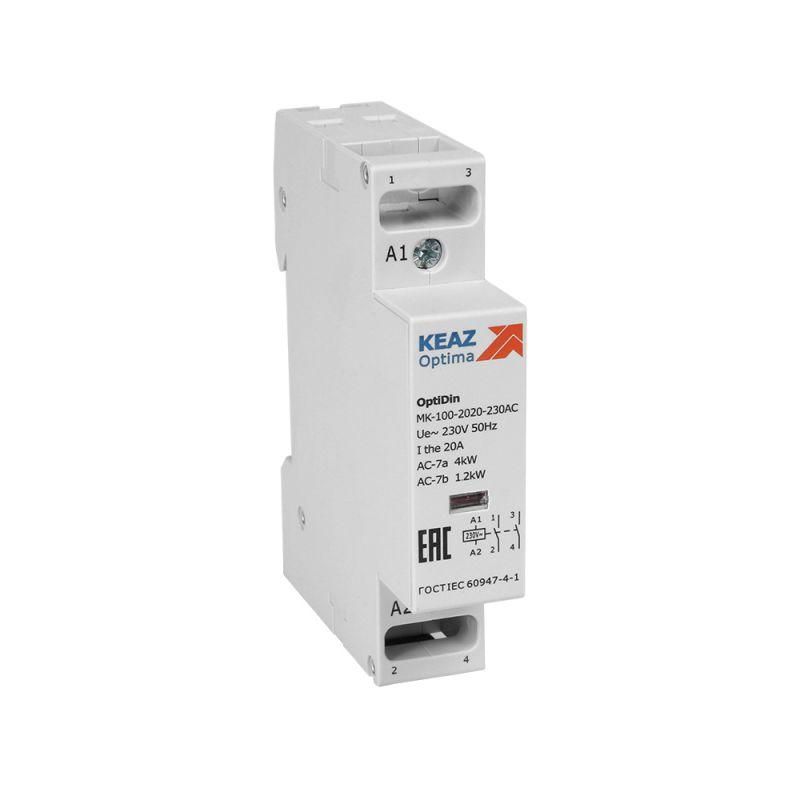

Контактор модульный 230В AC 2 нормально открытых контакта 20А OptiDin MK-100-2002-230AC - устройство для автоматического включения и отключения электрических нагрузок в сетях переменного тока. Применяется в системах управления оборудованием на DIN-рейке, особенно там, где важна надежность, тихая работа и компактность. Производится КЭАЗ в серии OptiDin.

Назначение и область применения

Контактор модульный 230В AC 2 нормально открытых контакта 20А OptiDin MK-100-2002-230AC предназначен для коммутации мощных нагрузок в цепях переменного тока - например, двигателей, нагревательных элементов, освещения. Управление осуществляется через катушку 230 В AC, что позволяет использовать его в системах автоматизации без необходимости применения дополнительных реле. Подходит для установки в распределительных щитах жилых, промышленных и коммерческих объектов.

Технические характеристики

• Номинальное напряжение катушки: 230 В AC (возможно также использование 24/48/110 В AC - см. раздел совместимости)
• Номинальный ток силовых контактов: 20 А
• Число силовых полюсов: 2
• Количество контактов: 0 нормально открытых (НО), 2 нормально закрытых (НЗ)
• Тип подключения: винтовые зажимы для проводов
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Рабочий диапазон температур: от –40 C до +60 C
• Энергопотребление катушки: 0,8–2,6 Вт
• Время срабатывания: 13–15 мс
• Уровень шума при работе: менее 15 дБ
• Габариты: 1 модуль (17,5 мм), глубина монтажа 56 мм
• Максимальная нагрузка люминесцентными лампами: 10 В·А
• Категория применения: AC-7 (для управляемых нагрузок типа освещения и малых двигателей)
• Материал корпуса: термостойкий пластик

Совместимость и монтаж

Контактор модульный 230В AC 2 нормально открытых контакта 20А OptiDin MK-100-2002-230AC монтируется на стандартную DIN-рейку 35 мм. Для подключения силовых цепей используются винтовые зажимы - подходят медные провода сечением до 2,5 мм2. Управляющая катушка рассчитана на 230 В AC, однако контактор совместим с другими напряжениями: 24 В, 48 В и 110 В AC - при этом необходимо заменить катушку на соответствующую модель из серии OptiDin. Монтаж выполняется одним человеком без специального инструмента. Индикатор положения контактов расположен на лицевой стороне - позволяет визуально определить состояние устройства даже при закрытом щите.

Безопасность и стандарты

Контактор модульный 230В AC 2 нормально открытых контакта 20А OptiDin MK-100-2002-230AC соответствует требованиям международных стандартов IEC 60947-4-1 и ГОСТ Р 50030.4.2. Компоненты выполнены из материалов, устойчивых к перегреву и горению. Защита IP20 обеспечивает безопасность при эксплуатации внутри электрощитов, но не предназначена для установки во влажных или запыленных средах вне корпуса.

Преимущества

• Высокая надежность за счет двухточечного разрыва контактов - снижает риск сваривания при больших токах
• Низкое потребление энергии катушки - экономично при длительном включении
• Тихая работа - идеален для помещений с повышенными требованиями к уровню шума
• Широкий температурный диапазон - работает в холодных складах и жарких цехах
• Композитные материалы контактов позволяют коммутировать больше люминесцентных ламп, чем аналоги конкурентов
• Визуальный индикатор состояния контактов - ускоряет диагностику и обслуживание

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивных сред - степень защиты IP20 требует установки внутри герметичного щита
• Поддерживает только 2 нормально закрытых контакта; если нужны нормально открытые - требуется другой вариант или внешнее реле
• Максимальная нагрузка люминесцентными лампами - 10 В·А, что ограничивает применение при использовании массивных светильников
• Катушка управления фиксирована под конкретное напряжение - нельзя изменить без замены самой катушки

Примеры использования

• Автоматическое включение вытяжных вентиляторов в промышленных помещениях
• Управление групповым освещением в офисах и торговых залах
• Коммутация тепловых завес, нагревательных плит, насосов в системах отопления
• Логические функции в панелях управления станков и конвейеров

Практические советы

• При выборе контактора проверьте соответствие напряжения катушки вашей сети - в данном случае используется 230 В AC, другие значения требуют замены катушки
• Убедитесь, что посадочный диаметр проводов не превышает 2,5 мм2 - иначе возможен плохой контакт и перегрев
• Для увеличения срока службы избегайте частых включений при максимальной нагрузке - лучше использовать предохранители или тепловые реле
• Если нужна функция НО - выберите другую модель серии OptiDin, например с 1НО+1НЗ
• При монтаже в плотно укомплектованном щите учтите глубину 56 мм - возможно, потребуется дополнительное пространство для проводов
