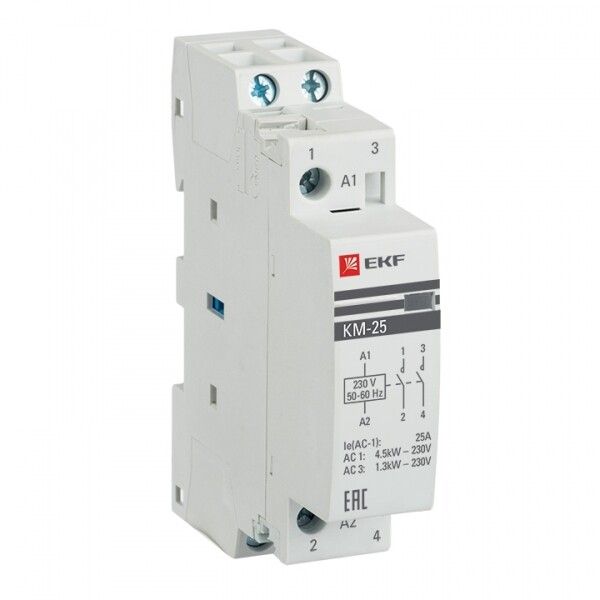

Контактор модульный КМ 25А 2NО (1 мод.) EKF PROxima | km-1-25-20

Контактор модульный EKF PROxima km-1-25-20 — устройство для дистанционного включения и отключения электрических цепей переменного тока, рассчитанное на работу в распределительных щитах с DIN-рейкой. Подходит для управления нагрузками до 25 А, в том числе двигателями, освещением и нагревательными элементами.

Назначение и область применения

Контактор модульный EKF PROxima km-1-25-20 предназначен для частого включения и выключения электрических цепей переменного тока. Его используют там, где требуется автоматизация управления оборудованием: в системах вентиляции, насосах, конвейерах, тепловых аппаратах и светильниках. Устройство устанавливается в щитовые шкафы и управляет нагрузкой через сигнал с маломощной цепи управления — например, от терморегулятора, таймера или PLC.

Технические характеристики

• Номинальный ток: 25 А (переменный ток, AC)
• Номинальное напряжение главной цепи: 400 В
• Номинальное напряжение цепи управления: 230 В (AC)
• Частота: 50 Гц
• Количество нормально открытых контактов: 2
• Количество силовых полюсов: 1
• Максимальное сечение кабеля: 25 мм² (для меди и алюминия)
• Максимальная нагрузка люминесцентными лампами: 774 В·А
• Степень защиты: IP20 (защита от прикосновений и ограниченной пыли)
• Климатическое исполнение: УХЛ4 (работает при температуре от -25 до +40 °C)
• Глубина монтажа: 60 мм
• Исполнение: нереверсивное (только одно направление включения)
• Категория применения: AC-1 (резистивные и индуктивные нагрузки, например, нагреватели, двигатели без пуска под нагрузкой)
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Контактор модульный EKF PROxima km-1-25-20 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть его в рейку — никаких болтов или креплений не требуется. Размер одного модуля позволяет разместить несколько таких контакторов в одном ряду. Подключение силовых проводов осуществляется зажимами сверху и снизу — допускаются медные и алюминиевые кабели сечением до 25 мм². Цепь управления подключается к клеммам A1 и A2, расположенным спереди. Обязательно соблюдайте полярность: L — фаза, N — ноль.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 51731-2001 (МЭК 61095-92) и ГОСТ Р 50030.4.1-2002. Эти стандарты гарантируют надежность коммутации, безопасность при перегрузках и соответствие международным нормам для электрооборудования. Сертифицирован для использования в промышленных и бытовых объектах с контролируемой средой.

Преимущества

• Компактный формат — занимает всего один модуль, экономит место в щите
• Высокая механическая долговечность — рассчитан на многократные операции включения/выключения
• Поддерживает коммутацию алюминиевых и медных проводов — гибкость при подборе кабелей
• Защита IP20 предотвращает случайные прикосновения к токоведущим частям
• Длительная гарантия — 84 месяца, что говорит о высоком качестве сборки

Ограничения применения

• Не предназначен для работы при температурах ниже -25 °C или выше +40 °C — требует контроля микроклимата в щите
• IP20 не обеспечивает защиту от брызг воды — нельзя использовать во влажных помещениях без дополнительной герметизации
• Нельзя применять для реверсивных схем — для этого нужны два контактора или специальный реверсивный контакт
• Не рекомендуется для частых пусков двигателей с высокими пусковыми токами — лучше выбрать контактор категории AC-3

Примеры использования

• Автоматический запуск вентилятора по сигналу с термостата
• Управление группой LED-светильников через таймер
• Коммутирование нагревательного элемента в сушильном шкафу
• Дистанционное включение насоса в системе водоснабжения
• Интеграция в систему автоматического управления на производстве

Практические советы

• При подключении кабелей сечением более 16 мм² используйте наконечники — так снижается риск плохого контакта
• Обязательно проверьте совпадение напряжения катушки управления (230 В) с источником сигнала — неверное напряжение приведёт к отказу или повреждению
• Учитывайте глубину монтажа (60 мм): при компактной сборке щита оставьте свободное пространство для открывания крышек и доступа к клеммам
• Для защиты от скачков напряжения в цепи управления можно установить варистор или RC-цепочку
• При использовании в условиях повышенной пыли — регулярно проверяйте состояние контактов; хотя IP20 защищает от внешней пыли, внутренние контакты со временем могут окисляться
